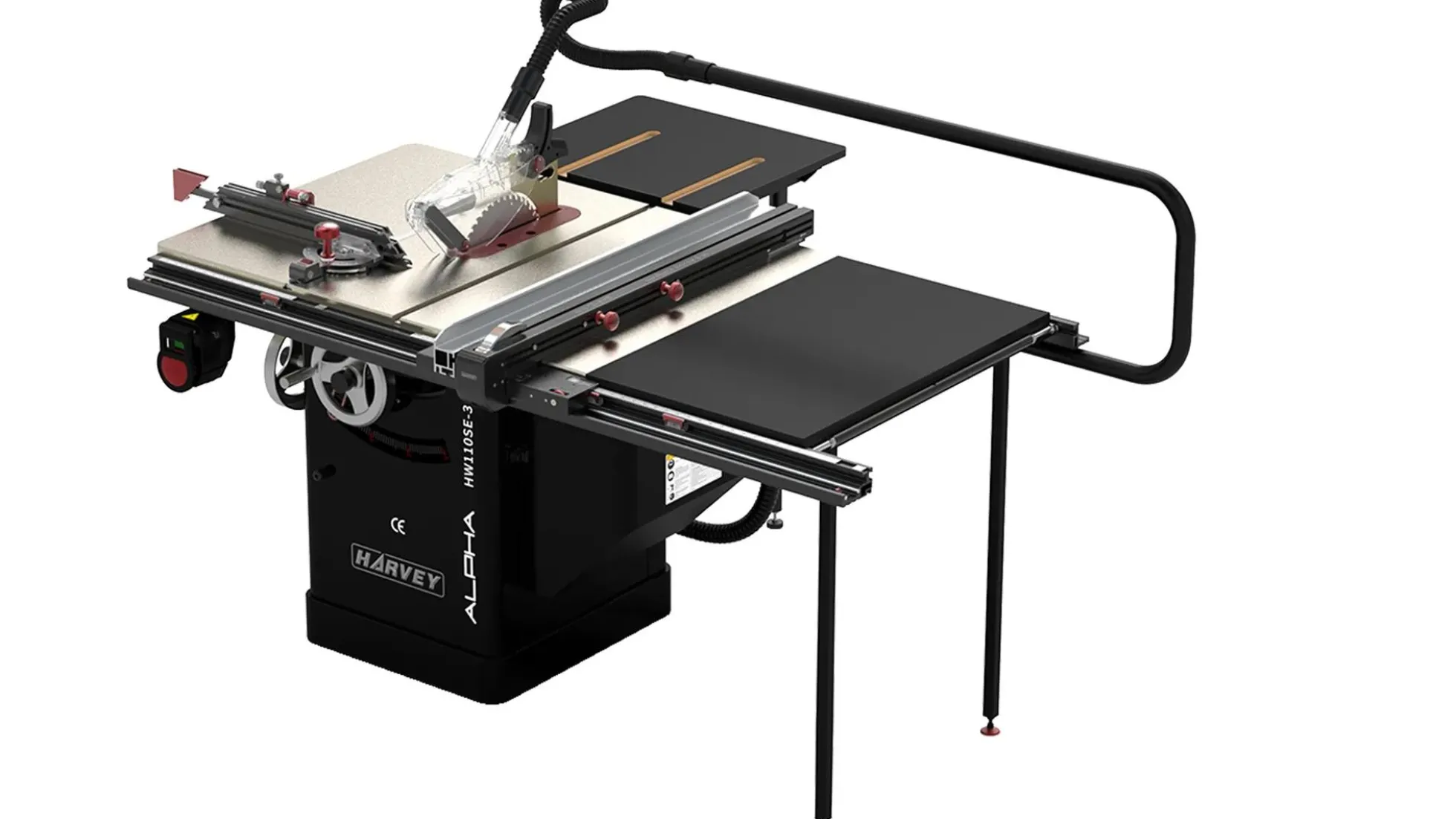

Die Ultimate Workstation Harvey Tischkreissäge ALPHA HW110SE-36

Die Ultimate Workstation Harvey Tischkreissäge ALPHA HW110SE-36

Wir sind davon überzeugt, dass die Tischkreissägen der ALPHA HW110SE Serie die ultimative Lösung für die Korrosionsproblematik bieten. Geleitet von unserer unerschütterlichen Philosophie „Good Enough is Not Enough„, sind diese Sägen ein Beispiel für unser unermüdliches Engagement bezüglich Innovation und Präzision. Im Mittelpunkt der bahnbrechenden Funktionalität steht das innovative Big Eye Schnittanschlagsystem, das die Präzision und Benutzerfreundlichkeit bei der Holzbearbeitung schon jetzt revolutioniert hat.

Allgemeines zur HW110SE Serie:

Die Tischkreissägen der HW110SE-36(T)/52(T)-Serie sind der konstruierte Beweis für Leistung und Präzision, kombiniert mit Sicherheit.

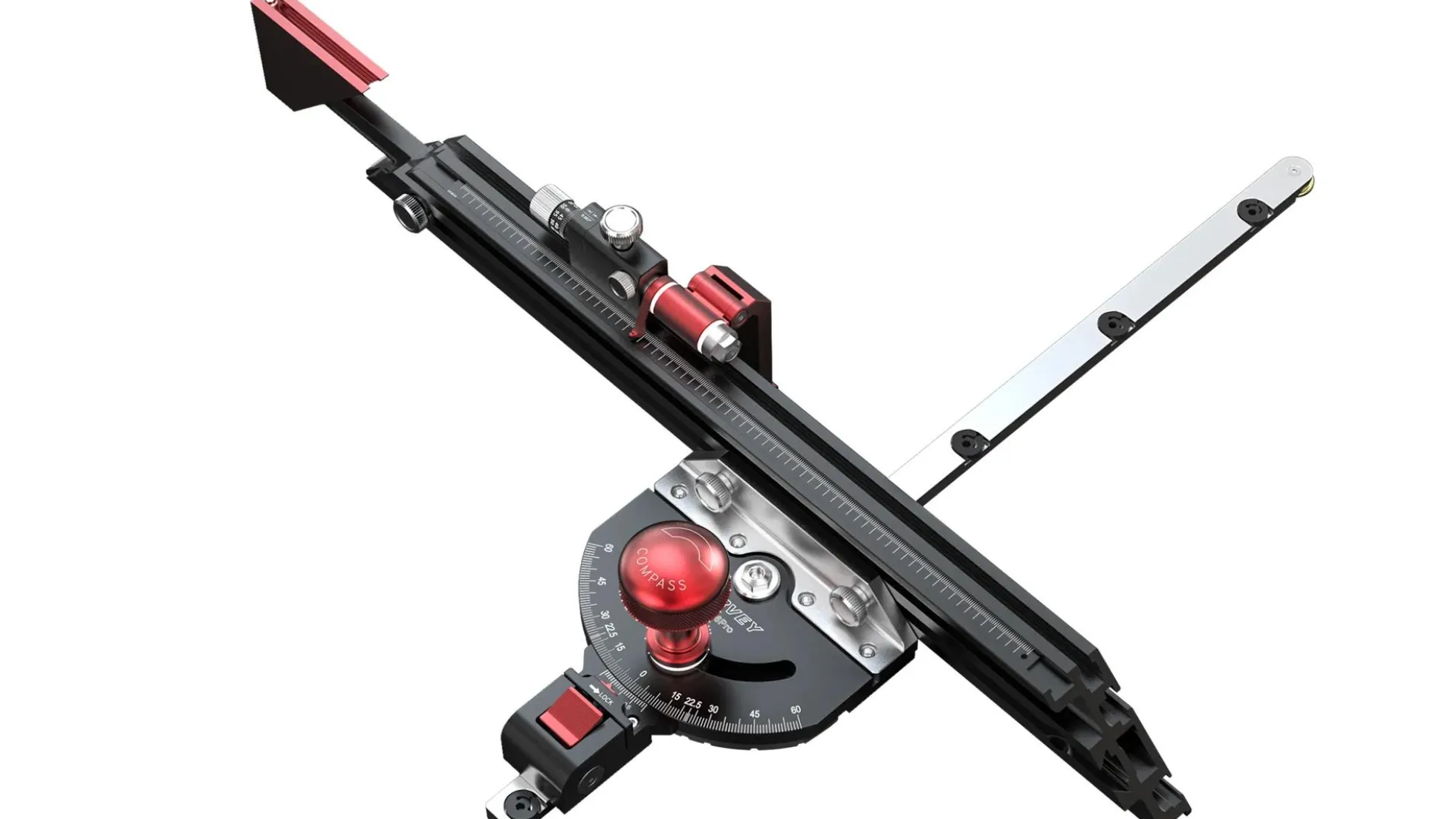

Je nach Ausführung, sind die Maschinen mit den leistungsstarken 2,2 kW oder 4 kW Spindelmotoren ausgestattet. Alle Modelle der Serie verfügen über einen MG-36 Pro M „COMPASS“ Gehrungs- Winkelanschlag, für präzise, 11 gängig gerastete- oder stufenlos einstellbare Winkel im Bezug auf Herstellung von Gehrungsschnitten und Winkelteilungen.

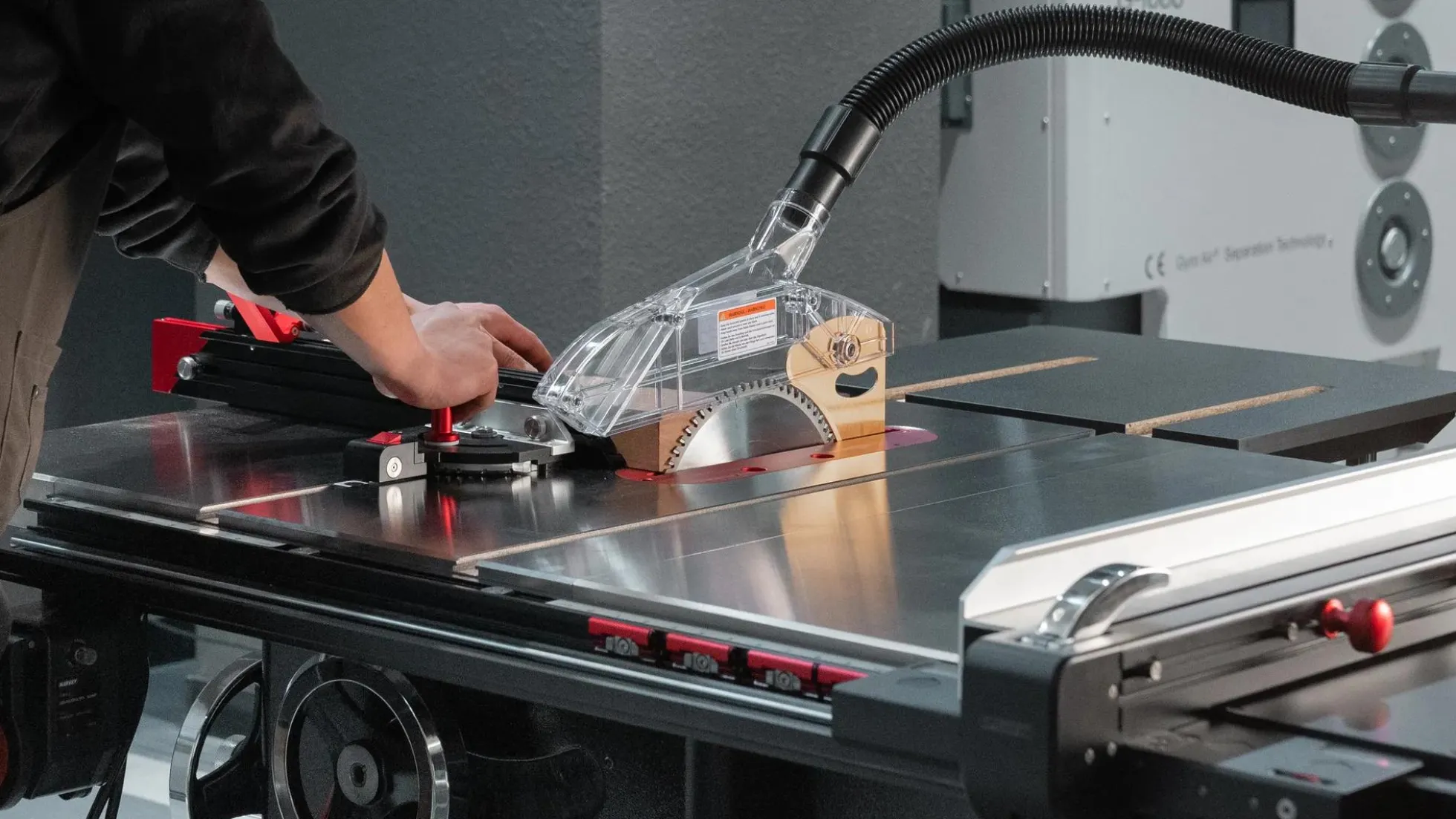

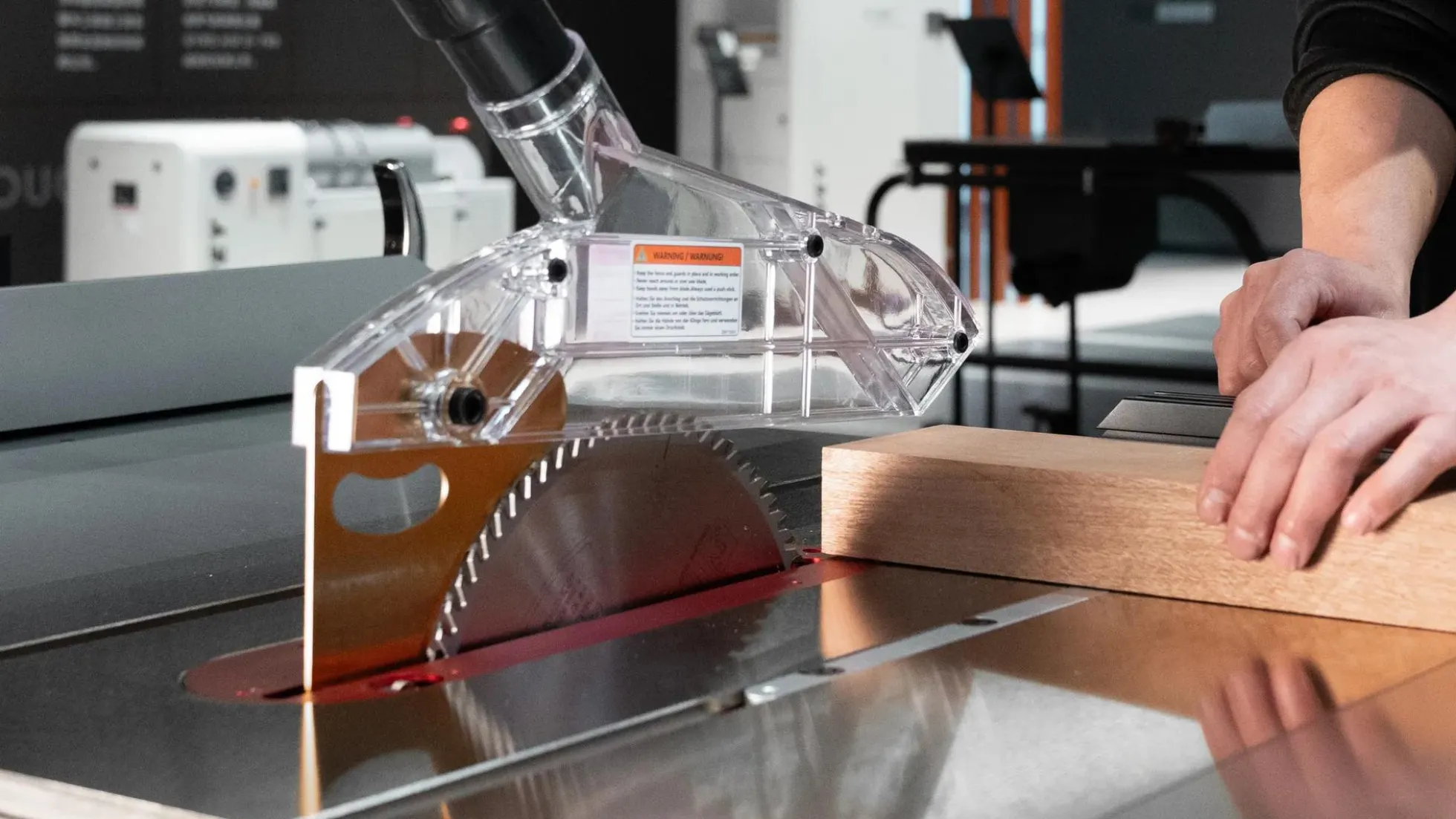

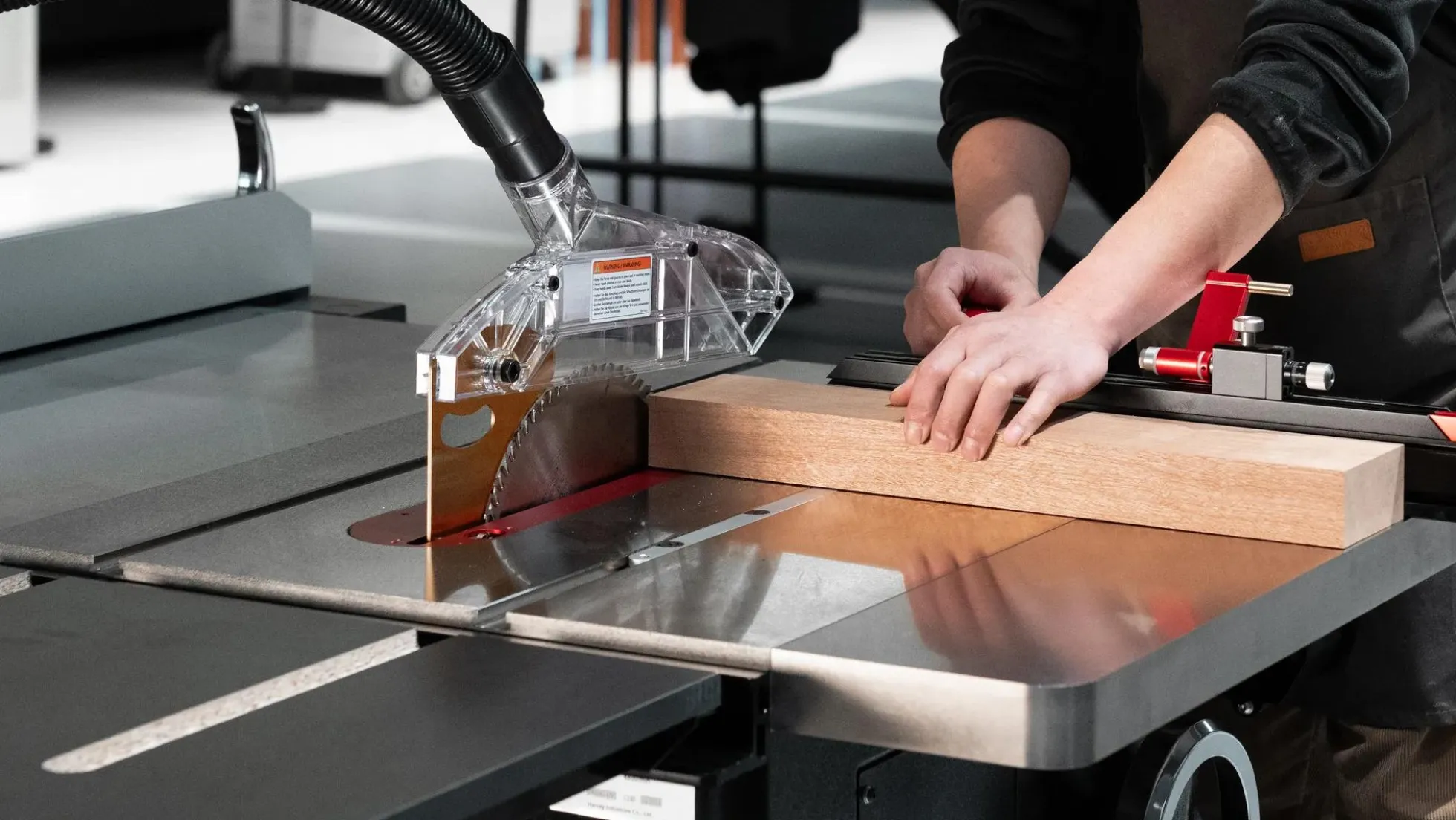

Ebenso im Lieferumfang enthalten ist der spezielle, transparente Sägeblattschutz, zur kontrollierten, aerodynamischen Staubabfuhr.

Die komplette ALPHA-Serie HW110SE-36(T)/52(T) wird nach höchsten technologischen Qualitätsstandards gefertigt. Es handelt sich bei der Serie HW 110 nicht nur um Werkzeugmaschinen, sondern um Innovationen für Ihr Handwerk. Unerheblich, ob Sie, als Hobbyhandwerker oder als erfahrener Profi eine Holzwerkstatt einrichten. Diese Sägen bieten Ihnen die Zuverlässigkeit und das Leistungsvermögen, welches Sie benötigen, um Ihre Holzbearbeitungsprojekte auf ein neues Niveau zu heben.

Technische Daten

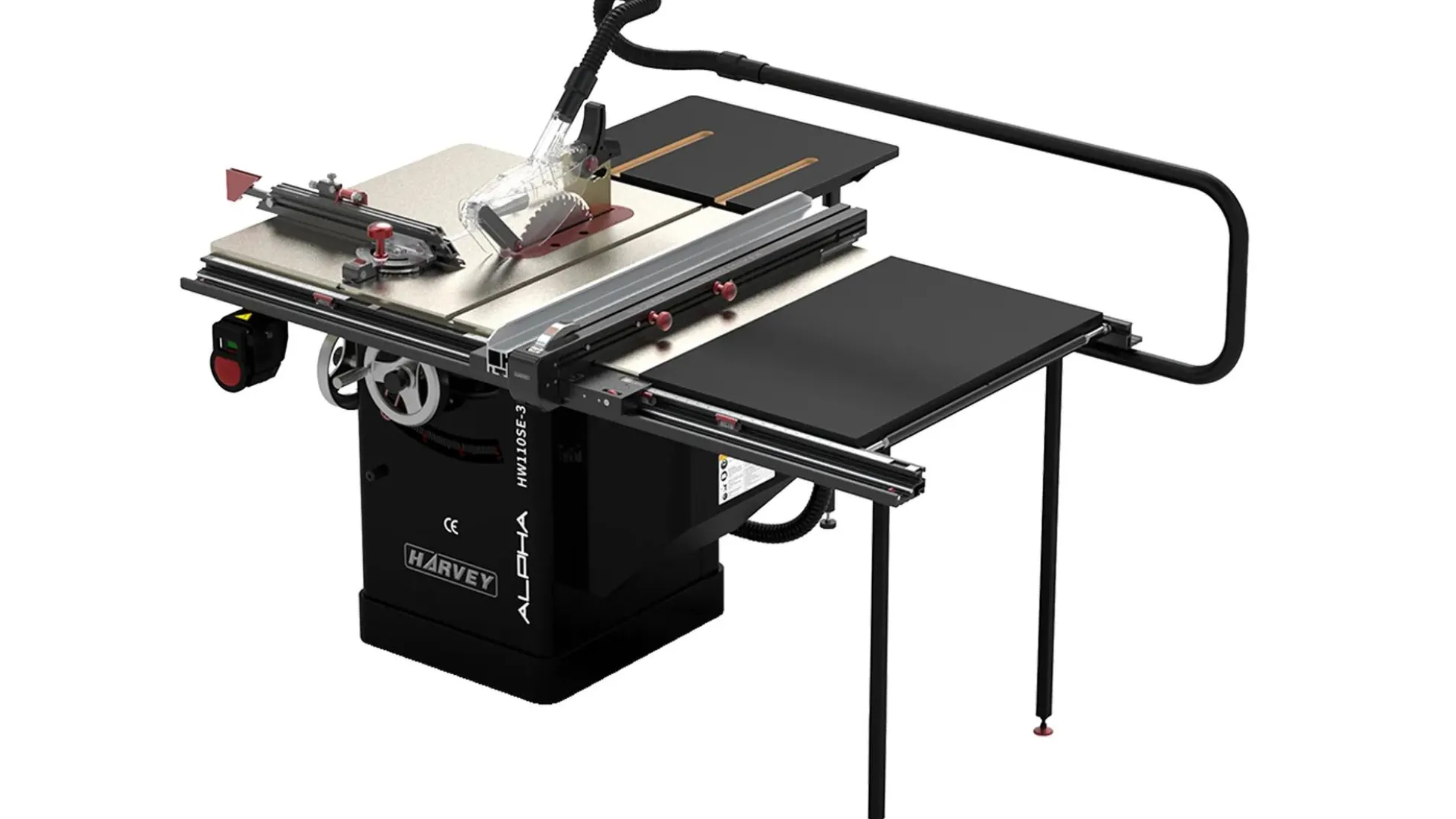

Tischkreissäge ALPHA HW110SE-36:

Produktdimensionen

• Gewicht
  262kg
• Länge/Breite/Höhe
  1760x1050x1220mm
• Standfuß – Abmaße
  533x560mm

Schalter

• Schaltertyp
  Magnetisch mit thermischem Überlastschutz
• Norm/Standard
  UL62841

Motor

• Typ
  Kondensatormotor
• Leistungsdaten, elektrische Anschlußwerte, 50-60Hz
  2,2kw; 3PS; 1Ph; 12A; 230V
• Motordrehzahl n1 (min^-1)
  2850
• Kraftübertragung
  Rippenriemengetriebe i=0,72

Informationen über Schneidgeometrie

• Nenn-Sägeblatt-Durchmesser
  D 250mm
• Spaltkeil-Breite
  2,5mm
• Nutbreite max.
  20,3mm
• Sägeblatt-Neigung (°)
  0,45°; nach links
• Spindeldurchmesser am Sägeblatt
  D 30mm
• Spindeldrehzahl n2 (min^-1)
  4000
• Spindellager
  2RS, wartungsfrei, Lebensdauergeschmiert

Schneidkapazitäten

• Maximale Schnitt- Tiefe bei 90°/D250
  70mm
• Maximale Schnitt- Tiefe bei 45°/D250
  50mm
• Maximale Anschlag- Schnittweite, rechts
  915mm
• Maximale Anschlag- Schnittweite, links
  228mm

Tischdimensionen

• Haupttischabmessungen
  800x1120x46,5mm
• Tischhöhe
  860mm
• Tisch-Nuten-Typ u. Dimensionen
  T-Form 1″; 3/4″; 3/8″ (25,4; 19,05; 9,52mm)
• Dimensionen Gehrungswinkelanschlag
  22″; 560mm; 0-+-60°
• Sägeblattabdeckung/Haube
  CE-Version Sägeblattabdeckung

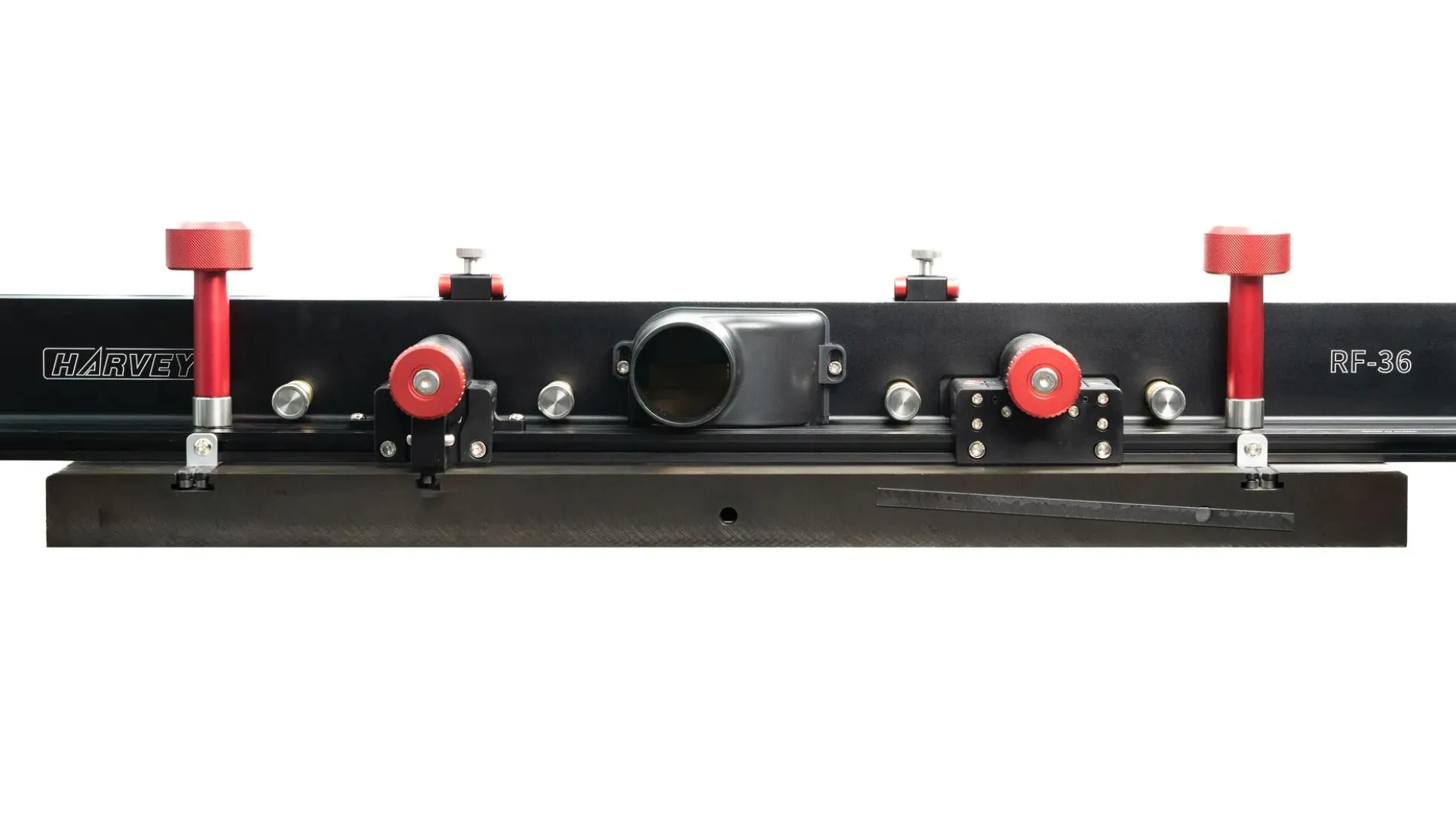

Profilanschlag

• Profileanschlag-Dimensionen
  87x50mm
• Staubabluft-Anschluß D
  4″; 100mm

Sonstige Produktinformationen

• Oberfläche
  Tisch vernickelt, Gehäuse Pulverbeschichtet

Dieses Produkt ist zertifiziert durch den TÜV Rheinland.

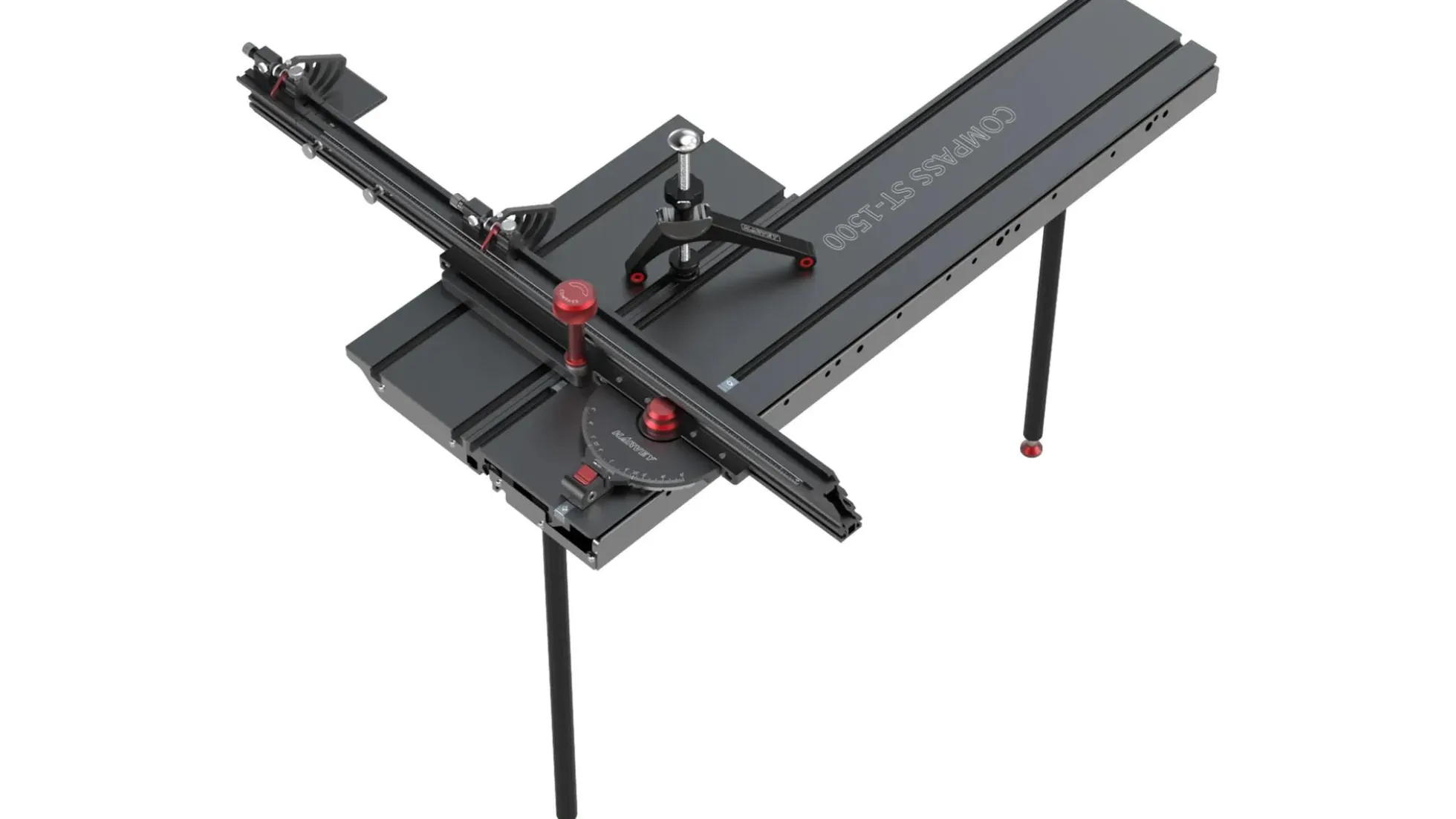

Schiebetisch COMPASS ST-1500:

Kompatibel

• Harvey
  HW110SE; 110LG/C300; 110S; 110LC/C200
• Saw Stop
  ICS; PCS
• Grizzly
  G0899; G0690; G0691
• ShopFox
  W1824; W1819; W1820
• Wenn Ihre Tischkreissäge nicht in die oben genannte Reihe passt, müssen Sie die Löcher auf dem Schieber selbst bohren, um sie an Ihre Tischkreissäge anzupassen.

• Dimensionen des Schiebetisches
  228,5x1200mm
• Dimensionen des Verlängerungstisches
  228,5x600mm
• Maximaler Verfahrweg des Schiebetisches
  1540mm
• Maximale Schnittweite
  1240mm
• Maximale Anschlagposition
  1500mm
• Gehrungswinkeljustierung, stufenlos
  -60°/+60°
• Gesamtlänge des Querschnittanschlags
  1090mm
• Anschlag – Skala
  Imperial/Metrisch
• Gehrungswinkeljustierung, Fix positionen mit Raste
  -60°; -45°; -22,5°; 0°; +22,5°; +45°; +60°
• Einstellgenauigkeit der Winkelskala bei Noniusablesung
  0,1°; 6´ (6 Winkelminuten)
• Einstellgenauigkeit der Längenskala
  0,02mm
• Paketgröße
  1260x300x305mm
• Netto-/Bruttogewicht (ca.)
  35/40kg

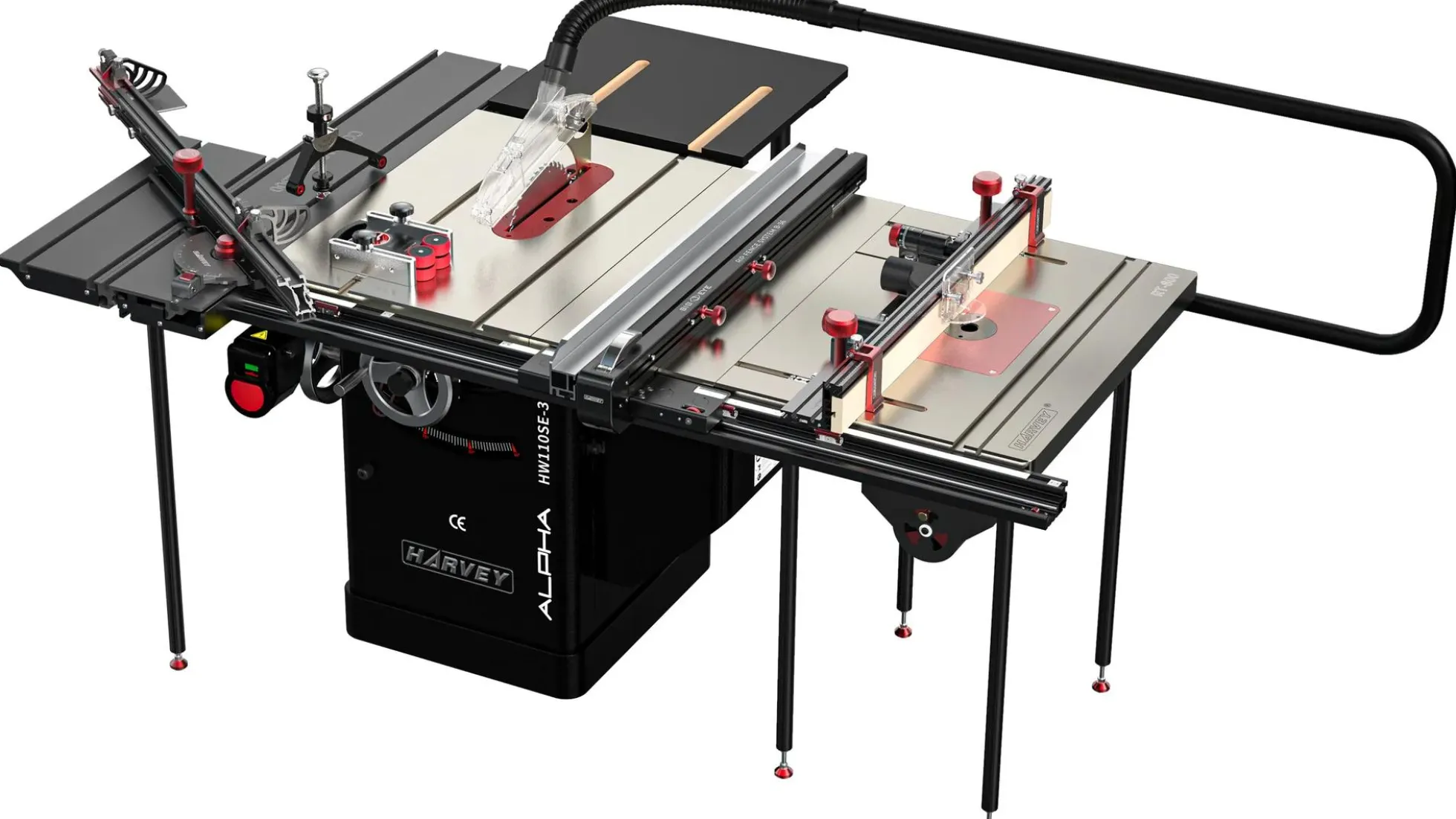

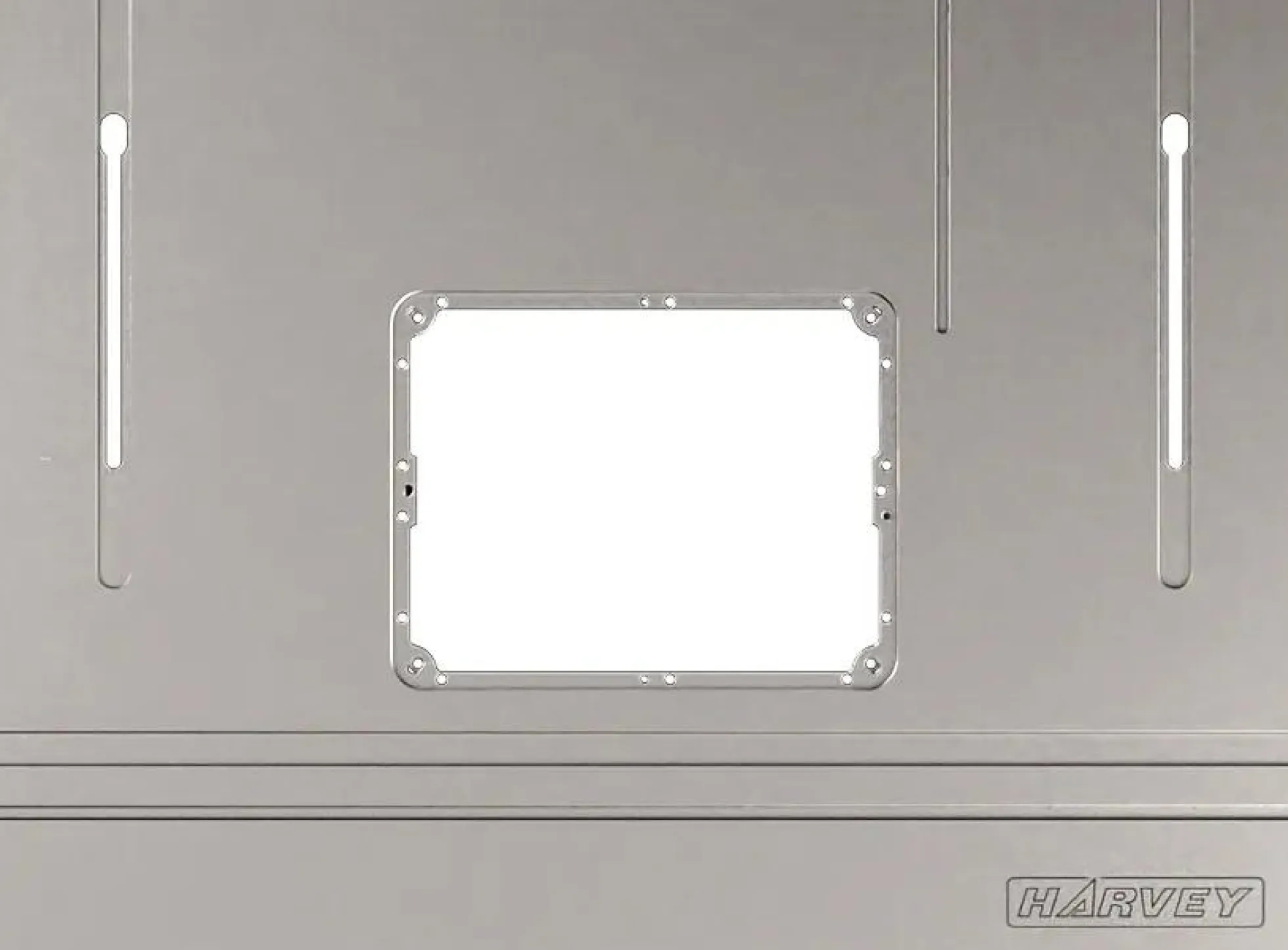

Frästischplatte Gusseisen RT-800:

• Maße Frästischplatte
  800 x 590 x 45 mm

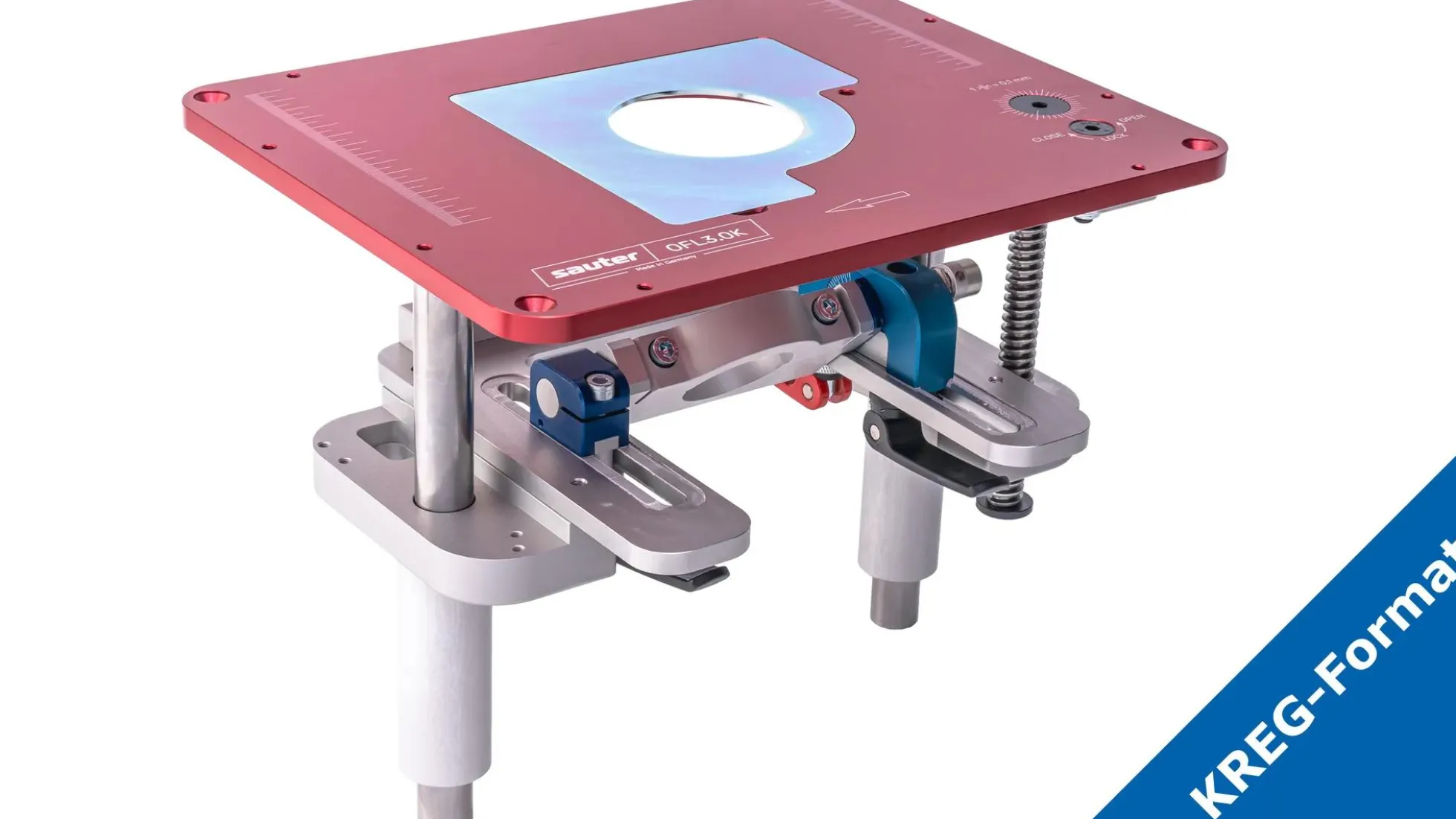

• Maße Öffnung für Einlegeplatte / Fräslift
  298,5 x 235 x 10 mm
• Maße vordere T-Nut
  19,05 x 25,4 x 9,5 mm
• Maße hintere T-Nut
  7 x 11,2 x 10 mm (entspricht dem sauter C-Profil)
• Gewicht
  48 kg
