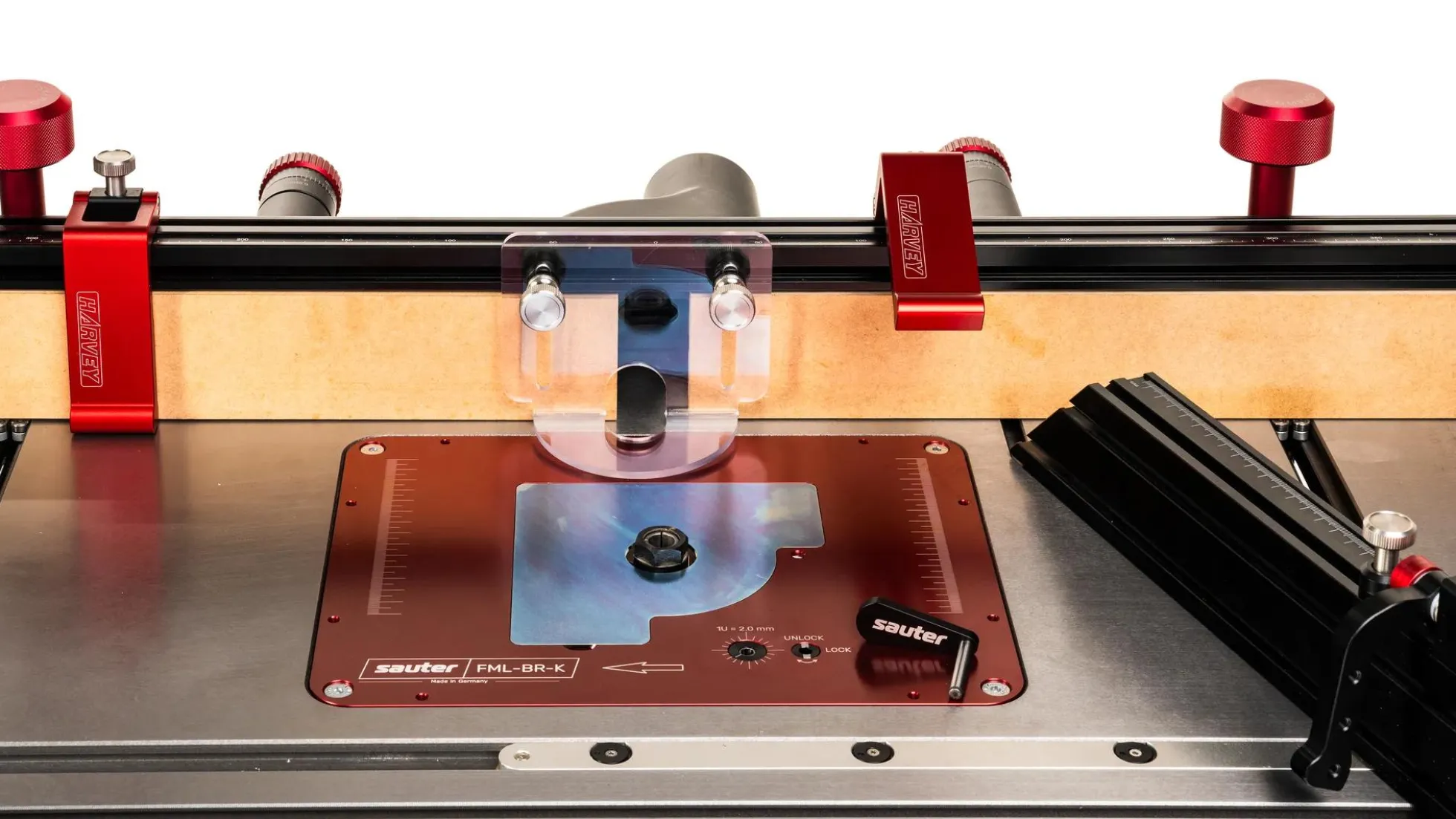

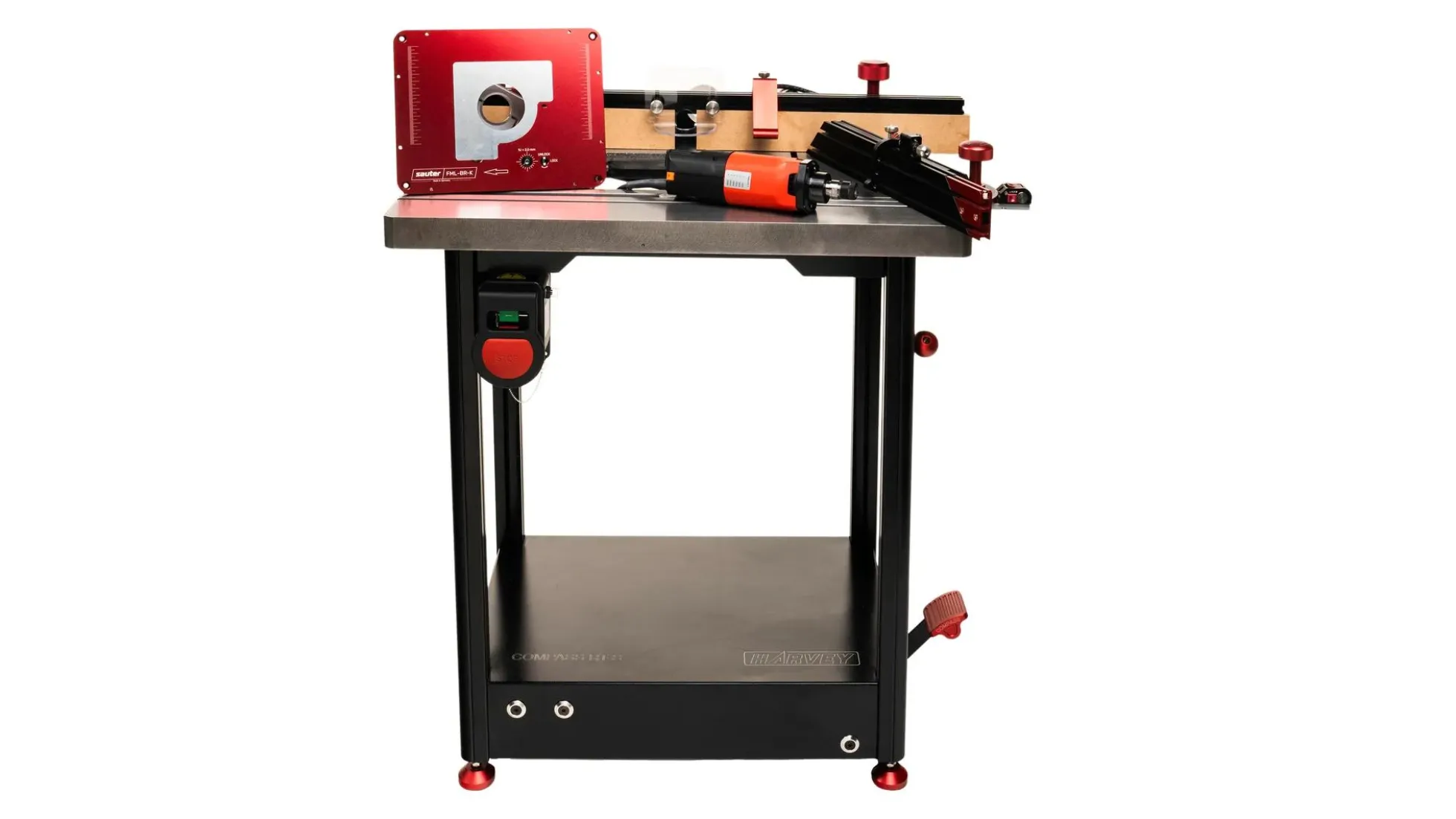

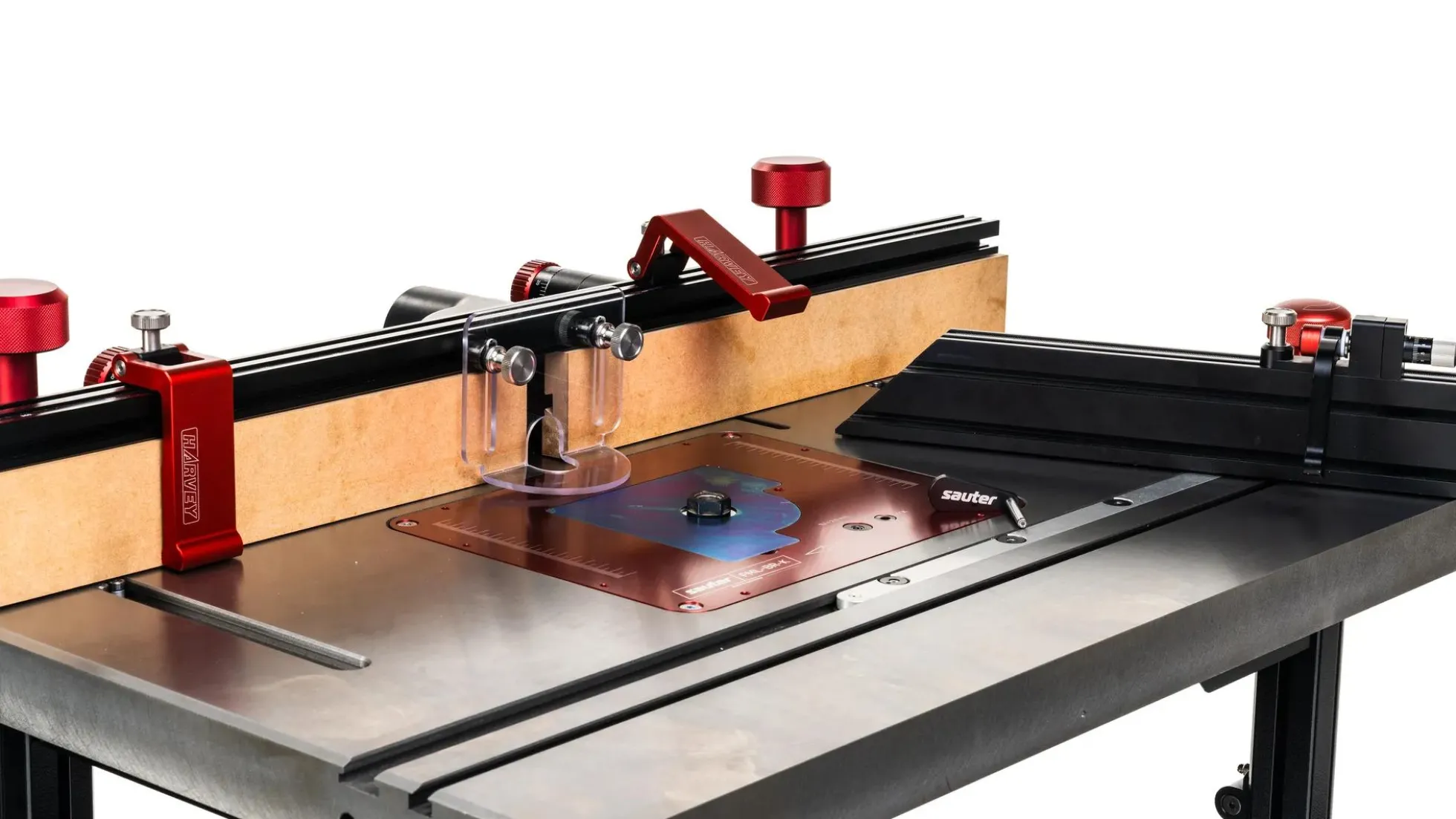

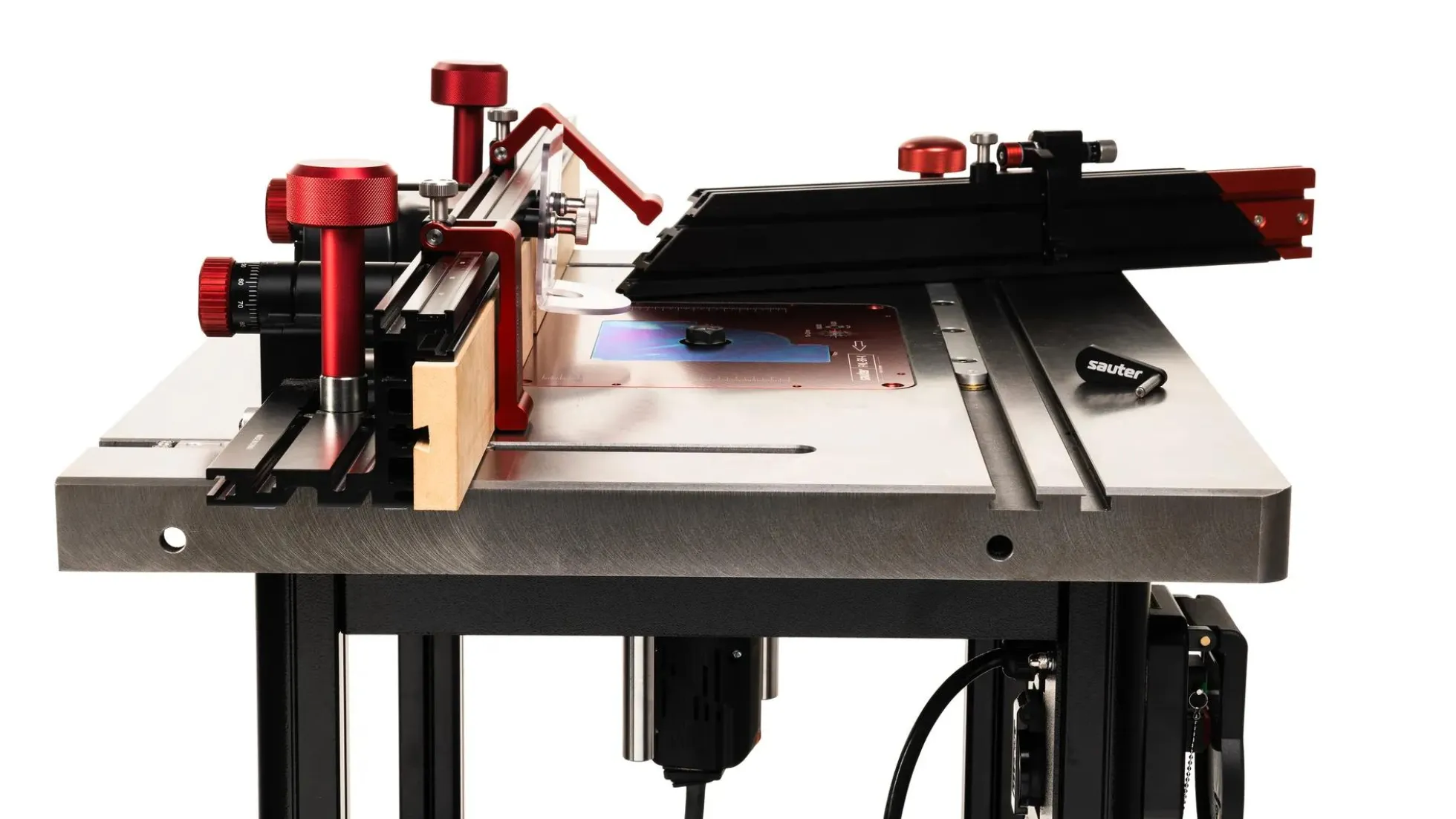

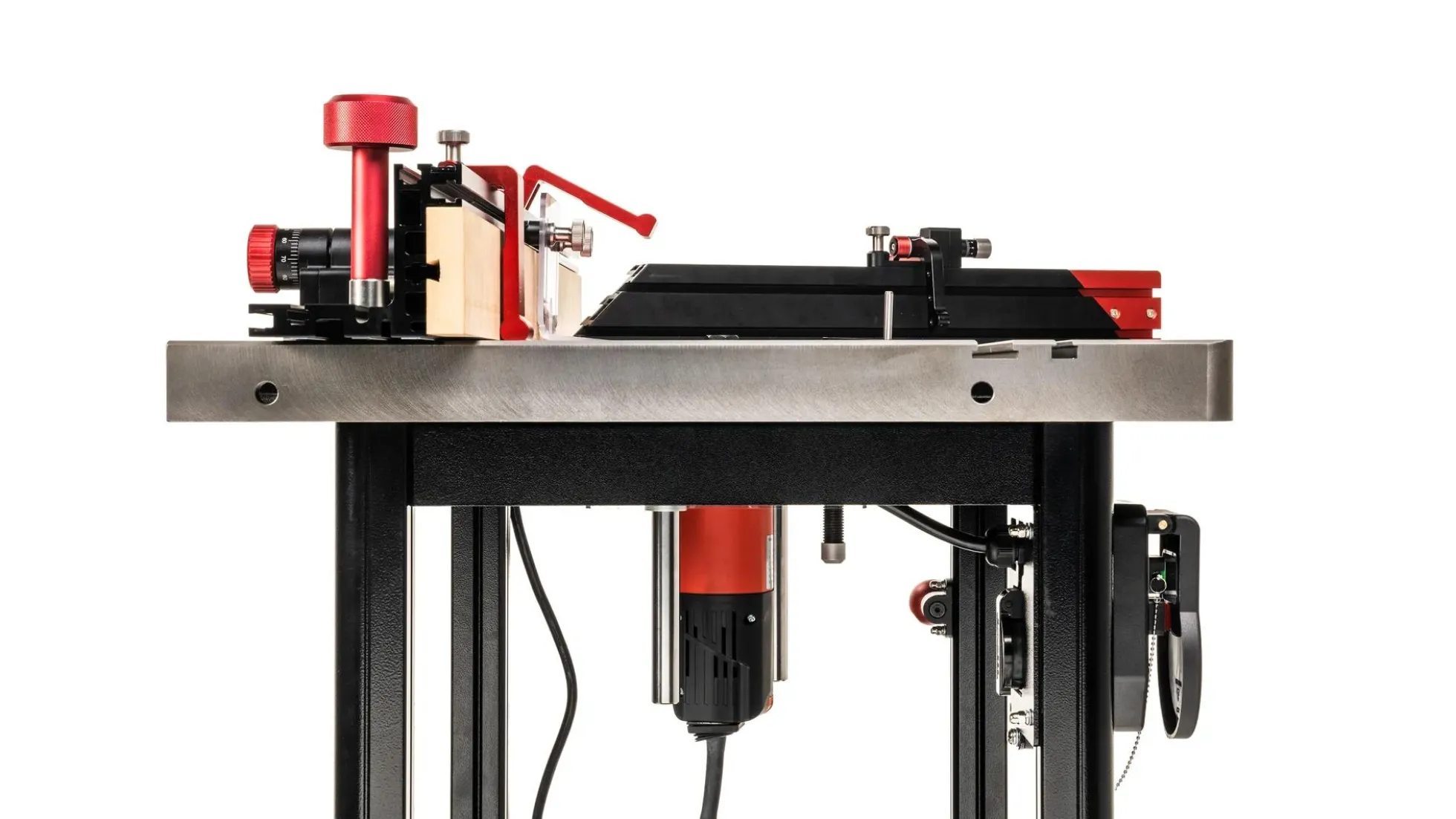

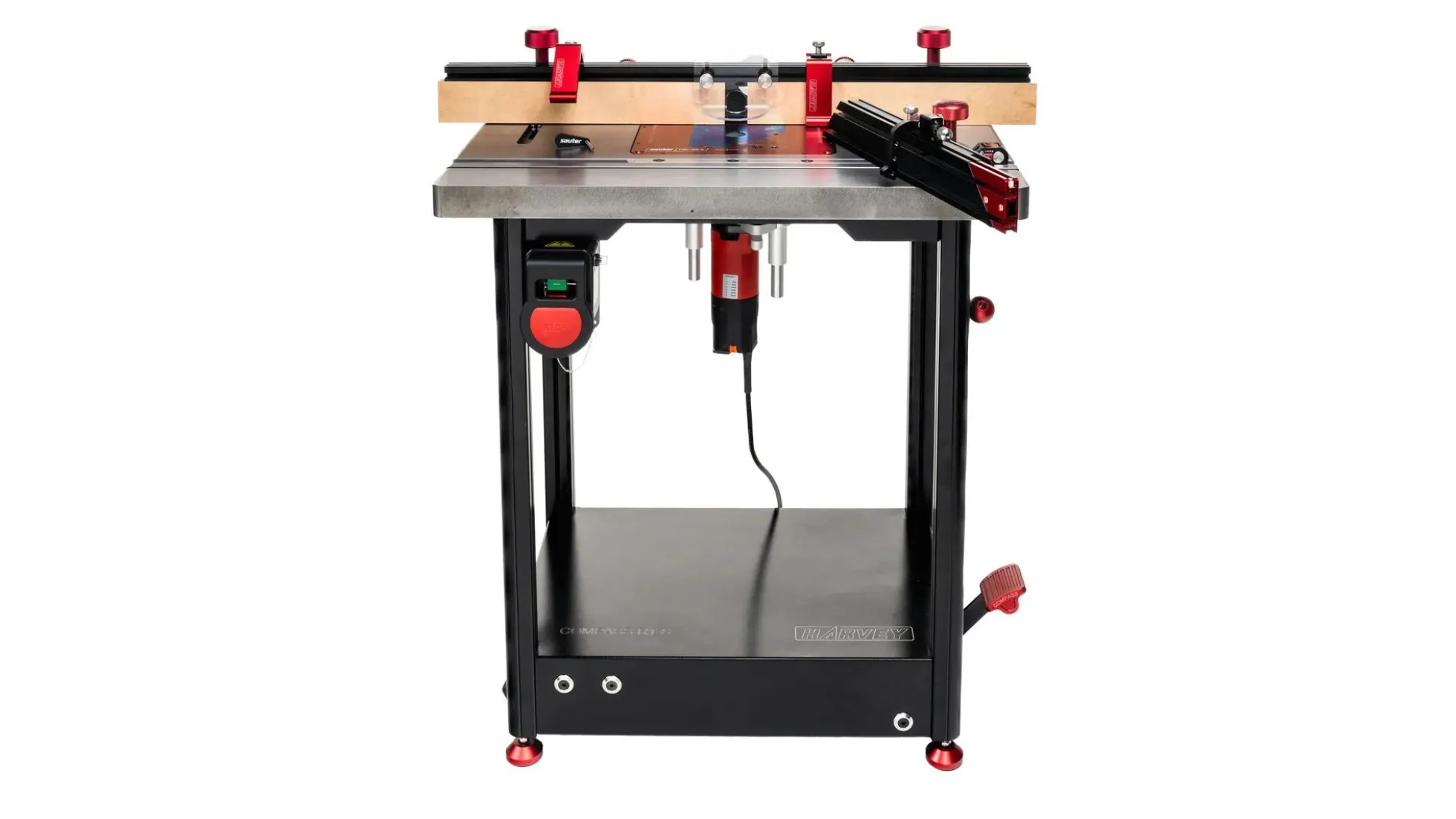

Harvey Frästisch PURE-1 mit sauter Fräslift FML-BR-K

Harvey Frästisch mit sauter Fräslift FML-BR-K und Suhner motor

Stationär und staubfrei Fräsen in Vollendung.

Jede einzelne Komponente von Harvey steht an sich schon für sich selbst. In der Vereinigung der gusseisernen Frästischplatte, dem standfesten Untergestell und dem ultimativen Fräsanschlag, ergibt sich zusammen mit dem feinen Topping aus staubfreiem sauter Fräslift FML-BR und leistungsstarkem Suhner Fräsmotor ein nahezu symbiotisches Leistungspaket. In Qualität, Haptik, Optik und Perfomance mag das einer der Frästische mit höchstem Suchtpotential und Kompromisslosigkeit sein. Überzeugen Sie sich selbst und spielen Sie mit diesem Frästisch nun endgültig in der Profiliga!

Technische Daten

Harvey Frästischplatte Gusseisen RT-800

• Maße Frästischplatte
  800 x 590 x 45 mm
• Maße Öffnung für Einlegeplatte / Fräslift
  298,5 x 235 x 10 mm
• Maße vordere T-Nut
  19,05 x 25,4 x 9,5 mm
• Maße hintere T-Nut
  7,1 x 14,2 x 9 mm
• Gewicht
  48 kg

Harvey Fräsanschlag RF-36-M

• Maße Anschlag
  915 x 113,5 x 91 mm
• Maße Anschlagbacken
  450 x 67 mm
• Max. Einstellweg Anschlagbacken
  178 mm
• Einstellweg Feineinstellung Anschlag
  12,7 mm
• Einstellweg Feineinstellung Abnahmebacke
  6,35 mm
• Skalierung
  metrisch
• Feineinstellung Anschlag
  0,02 mm (1 Umdrehung entspricht 1 mm Einstellweg)
• Feineinstellung Abnahmebacke
  0,02 mm (1 Umdrehung entspricht 1 mm Einstellweg)
• Ø Absaugstutzen außen
  63,5 mm
• Ø Absaugstutzen innen
  57,5 mm
• Kompatibel – nur mit der Harvey Frästischplatte Stahl RT-800
• Gewicht
  9 kg
• Auslieferung beider Anschlagbacken erfolgt in MDF roh (braun)

Harvey Frästischuntergestell COMPASS RT-S für Harvey Frästischplatte

• Maße (LxBxH)
  664 x 456 x 852 mm
• Gewicht
  19,5 kg
• Max. Traglast
  150kg
• Spannung
  230V
• Kabellänge
  1,70 m
• Max. Auslastung
  12 A
• Sehr hohe Belastbarkeit
• Schwarze Oberfläche für schönere Optik
• inkl. Sicherheitsschalter

Harvey Gehrungs- Winkelanschlag COMPASS MG-36

• Anschlagmaße (L x H x D)
  500 (915) x 66,5 x 35 mm
• Winkelbereich
  +/- 60°
• Gerasterte Winkel
  -60°, -45°, -22,5°, 0°, 22,5°, 45°, 60°
• Führungsprofil (L x B x H)
  460 x 19 x 9 mm
• Genauigkeit Feineinstellung
  0,02 mm
• Gewicht
  4,1 kg

sauter Oberfräsenlift FML-BR-K für Fräsmotoren (rote Ausführung)

• Maß Einlegeplatte
  298 x 235 x 9 mm
• Eckenradius Einlegeplatte
  19,05 mm (3/4″)
• Höheneinstellweg/Umdrehung
  2 mm
• Max. Einstellweg
  100 mm
• Höhe Fräslift (max. ausgefahren)
  240mm
• Max. Fräserdurchmesser
  86 mm
• Gewicht
  ca. 4 kg
• Spannhals Ø / Toleranzen des Fräsmotors
  43 mm / -0,135 + 0,015
• Erforderliche Spannhöhe des Fräsmotors
  20 mm
• Max. Gewicht des Fräsmotors
  5 kg

Handkurbel für sauter Fräslifte – schwarz

• Sechskantschlüssel Größe 5
• Maße (L x B x H)
  52 x 21 x 40 mm
• schwarz eloxiert

Suhner Fräsmotor UAK 30 RF SPZ12

• Aufnahmeleistung
  1.530 Watt
• Drehzahl stufenlos regelbar
  3.500 – 30.000 U/min
• Drehmoment
  0,4 Nm
• Spannung
  230 Volt / 50 Hz
• Schalldruckpegel
  86 dB, K = 3 dB (Werte entsprechen dem Schalldruckpegel bei maximaler Drehlaufzahl)
• inkl. Spannzange
  8 mm --> weitere Spannzangen separat zu erwerben.
• Spannzangenaufnahme bis 12,7 mm (1/2″) möglich
• Gewicht
  2,85 kg
