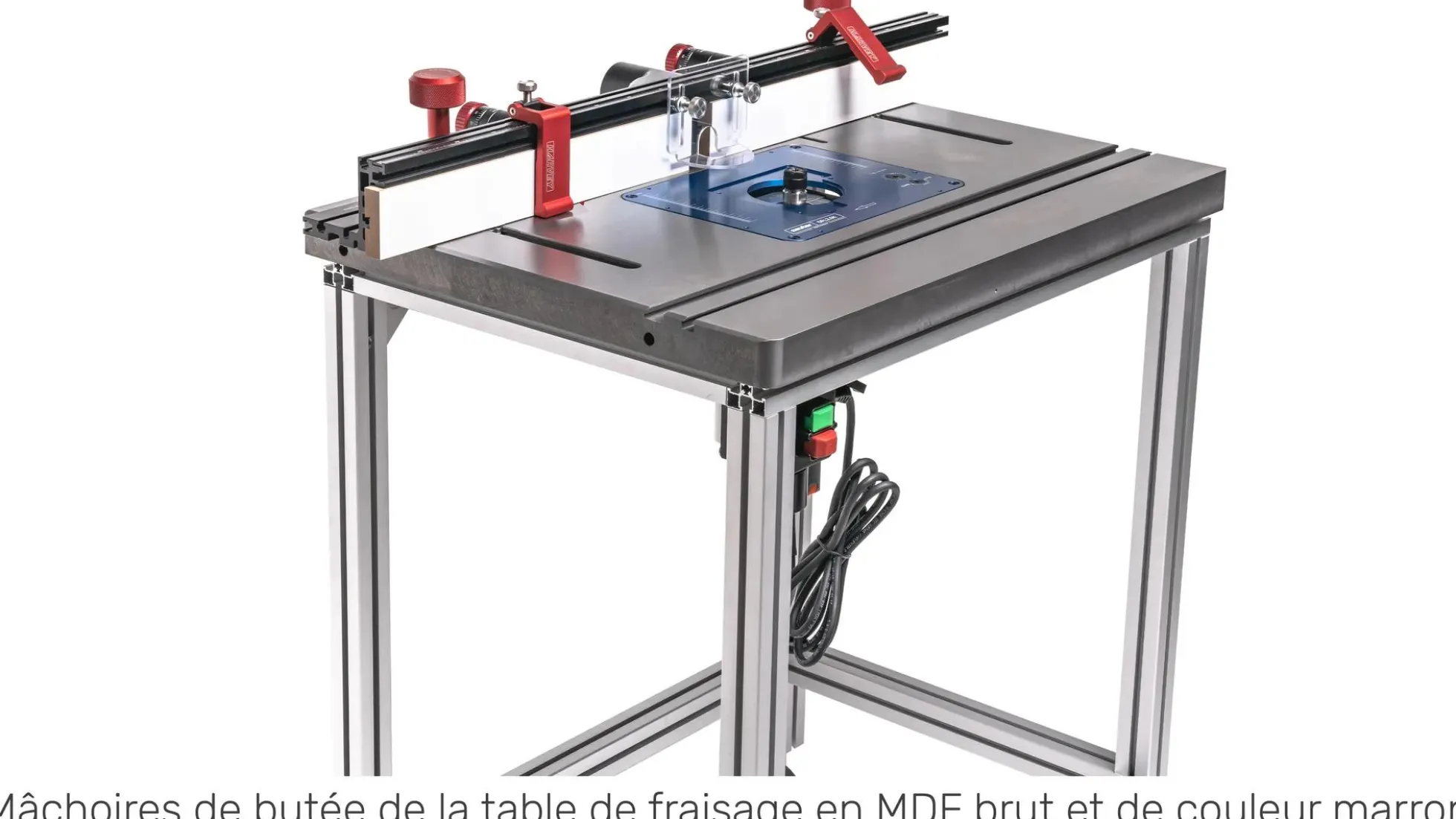

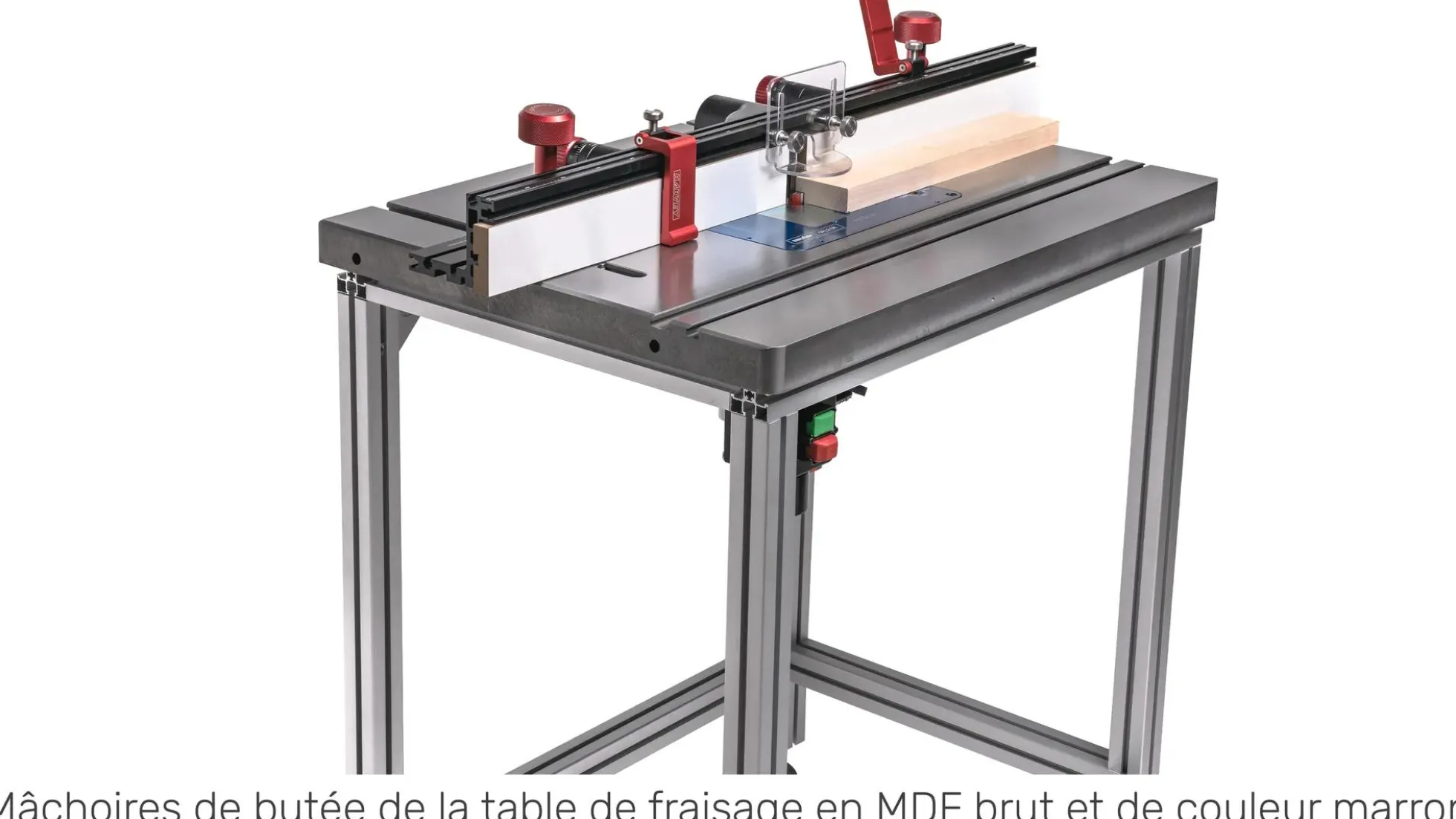

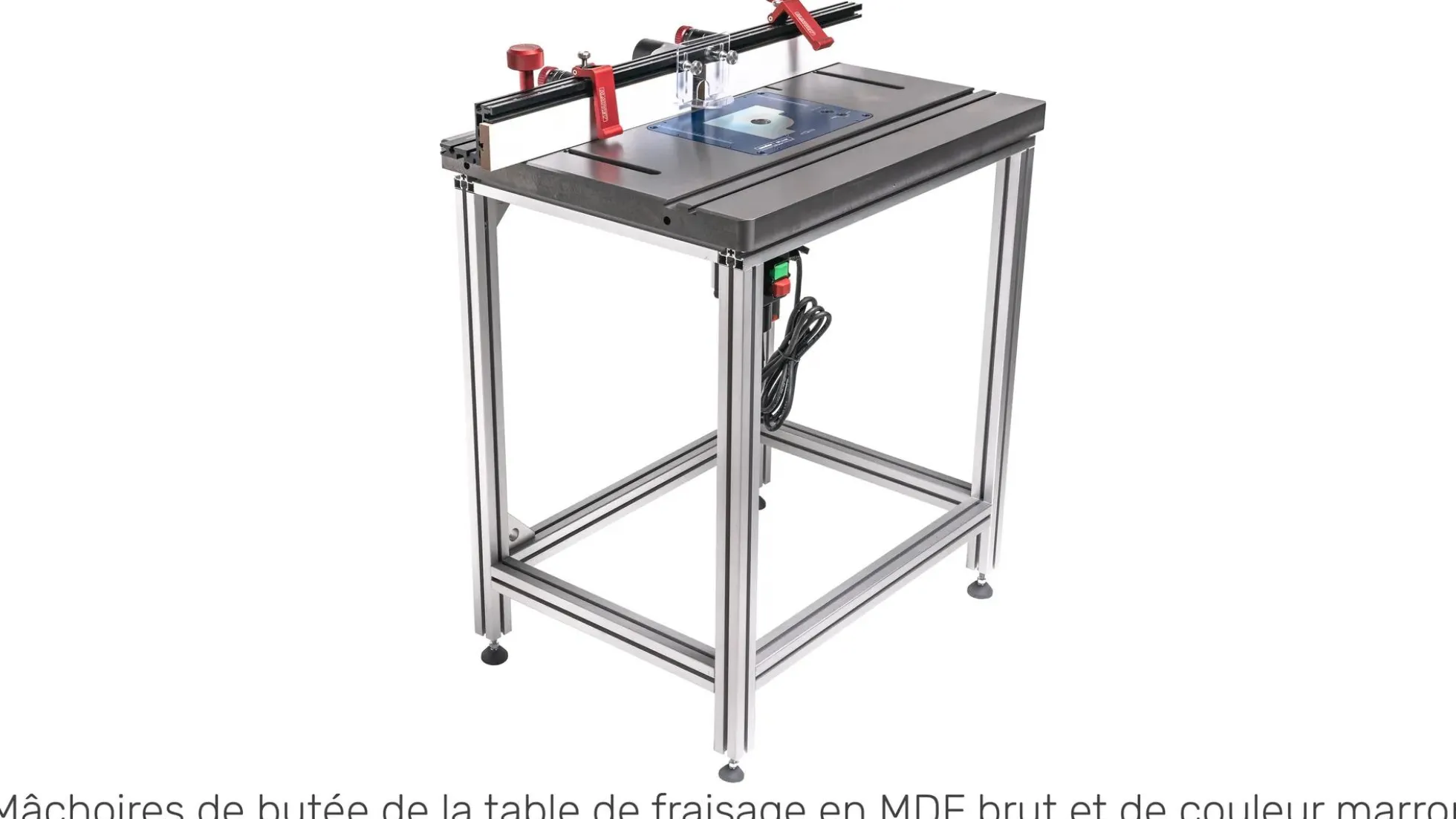

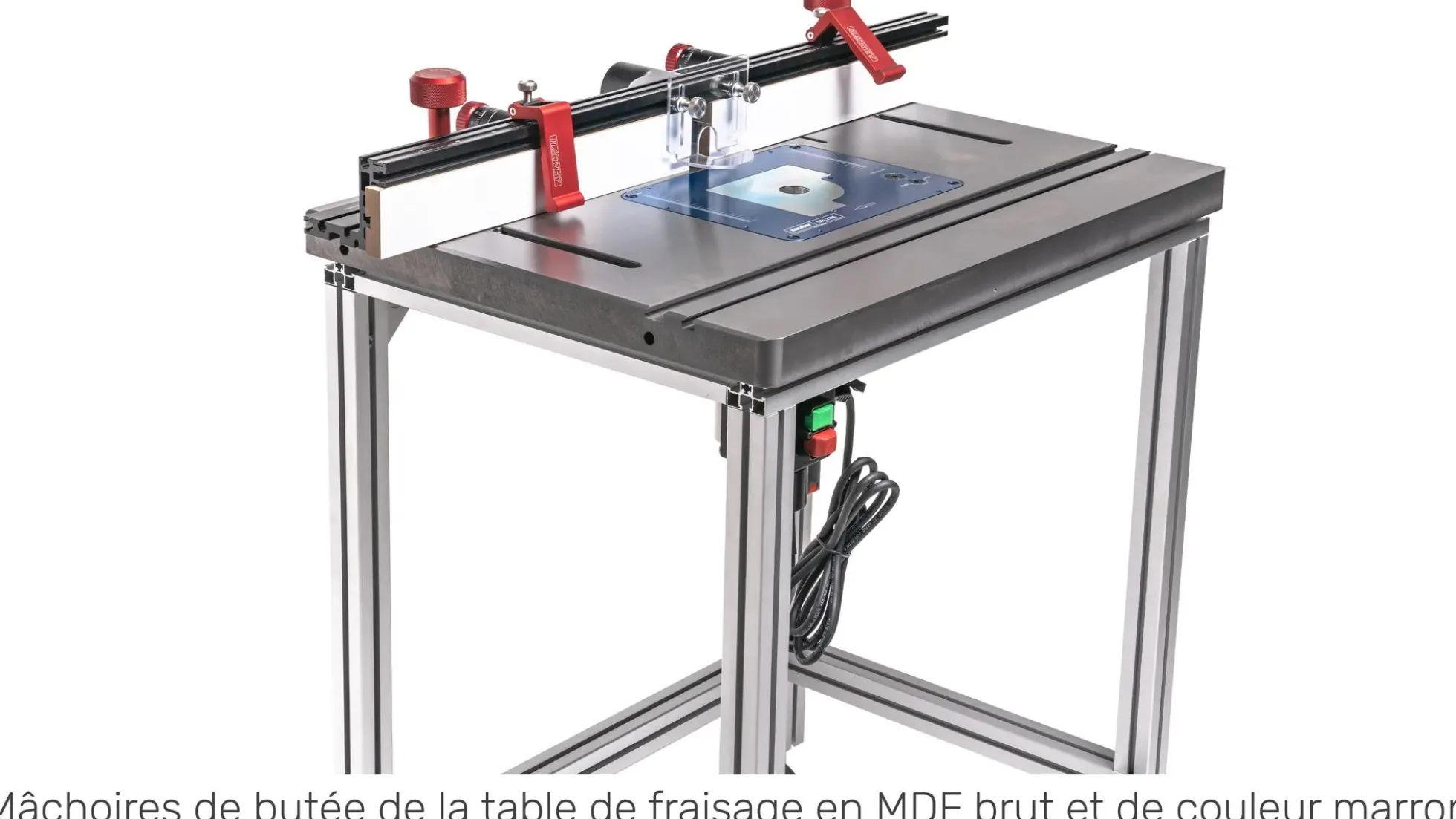

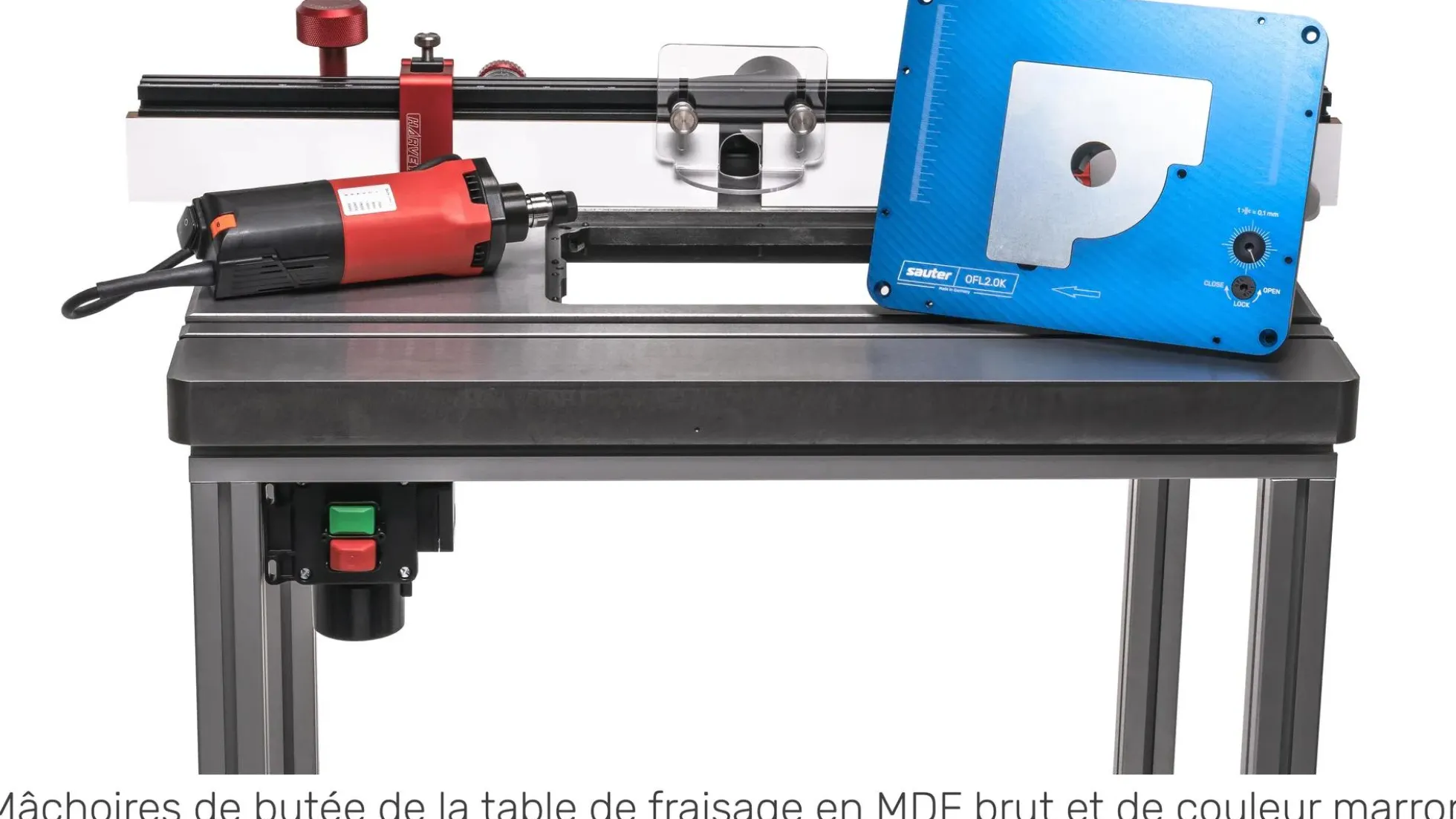

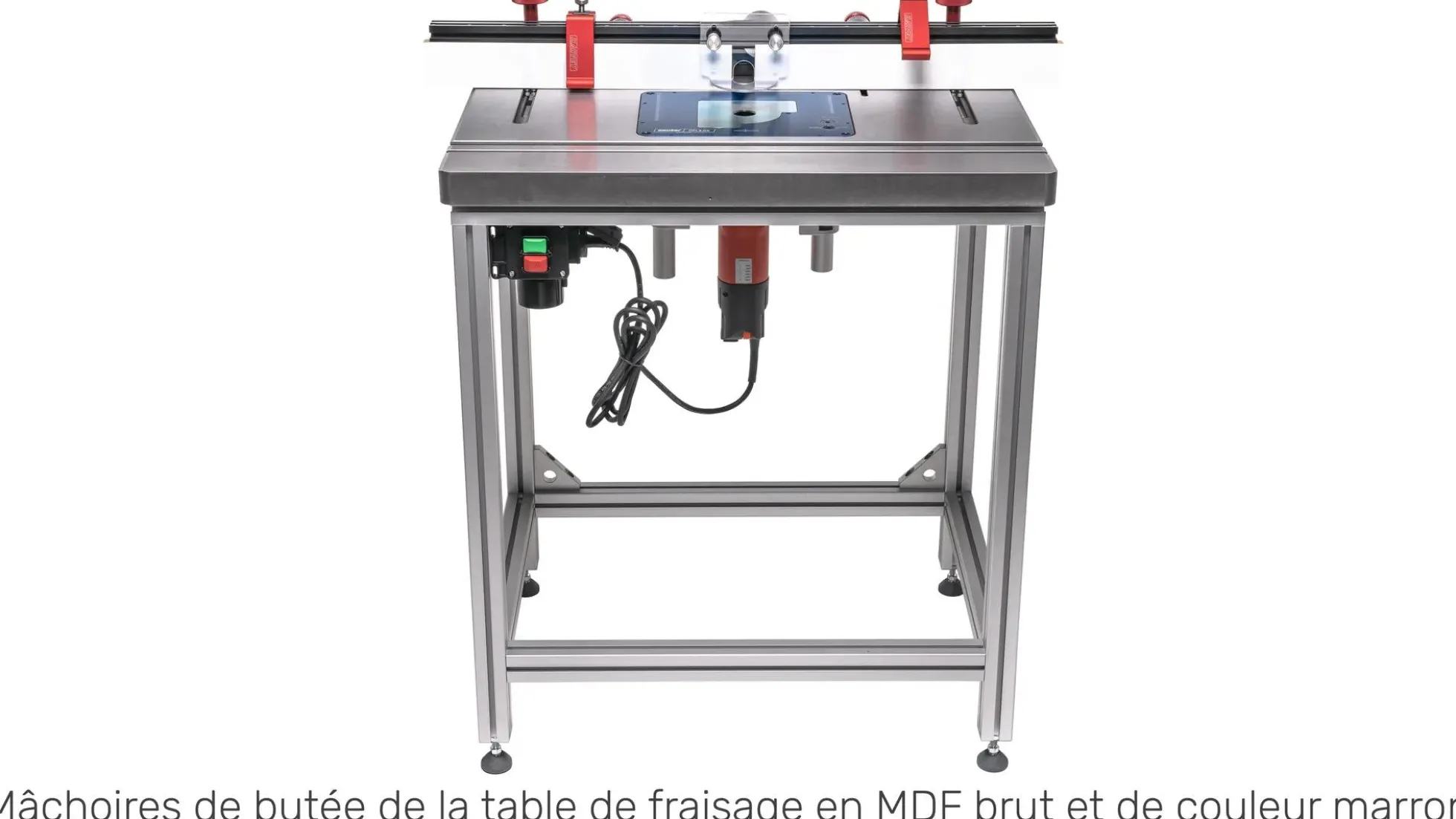

Harvey Frästischset PRO

Harvey Frästischset PRO

Stationäres Fräsen in der High-End-Liga

Technische Daten

Harvey Frästischplatte Gusseisen RT-800

• Maße Frästischplatte
  800 x 590 x 45 mm
• Maße Öffnung für Einlegeplatte / Fräslift
  298,5 x 235 x 10 mm
• Maße vordere T-Nut
  19,05 x 25,4 x 9,5 mm
• Maße hintere T-Nut
  7,1 x 14,2 x 9 mm
• Gewicht
  48 kg

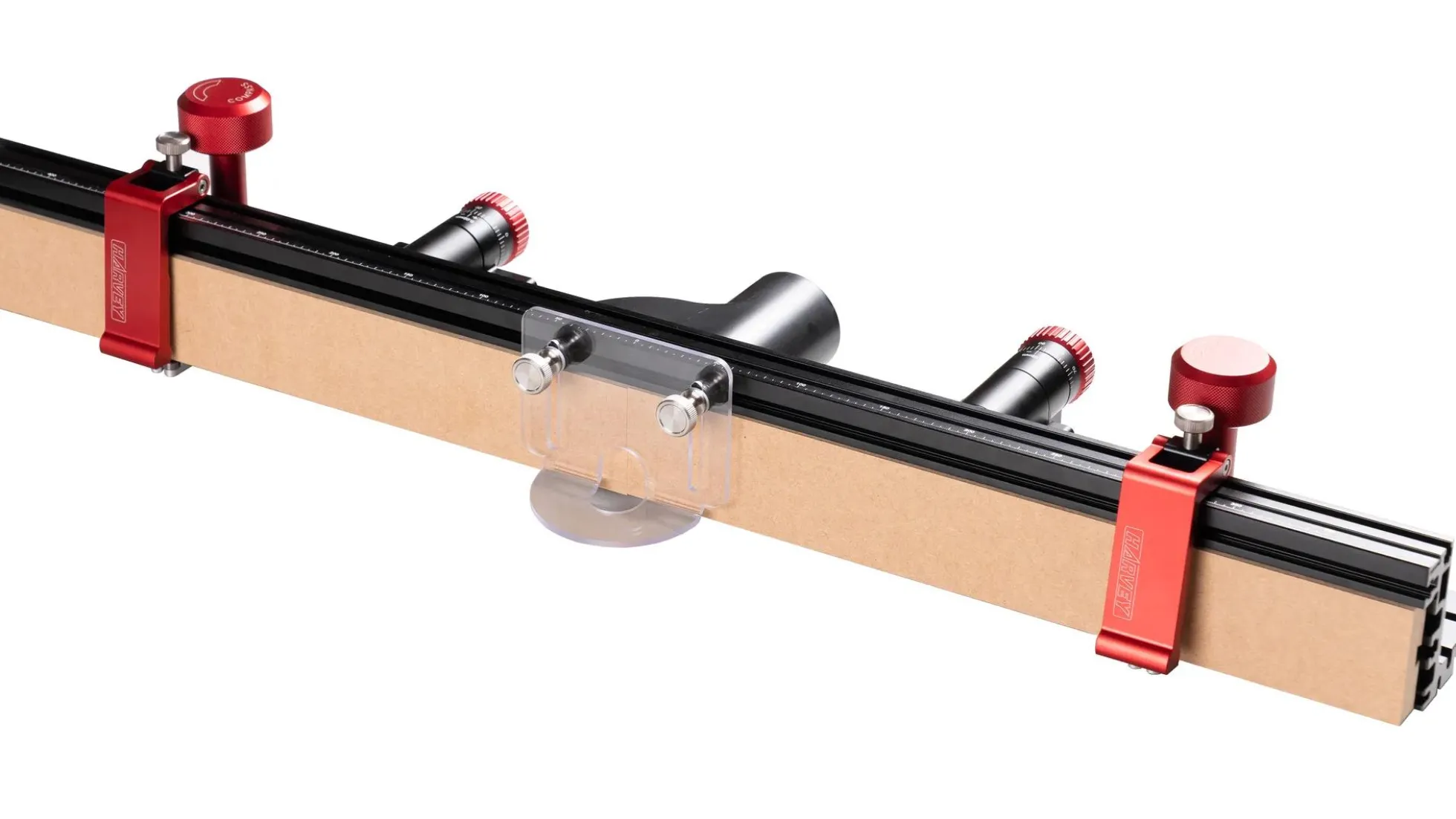

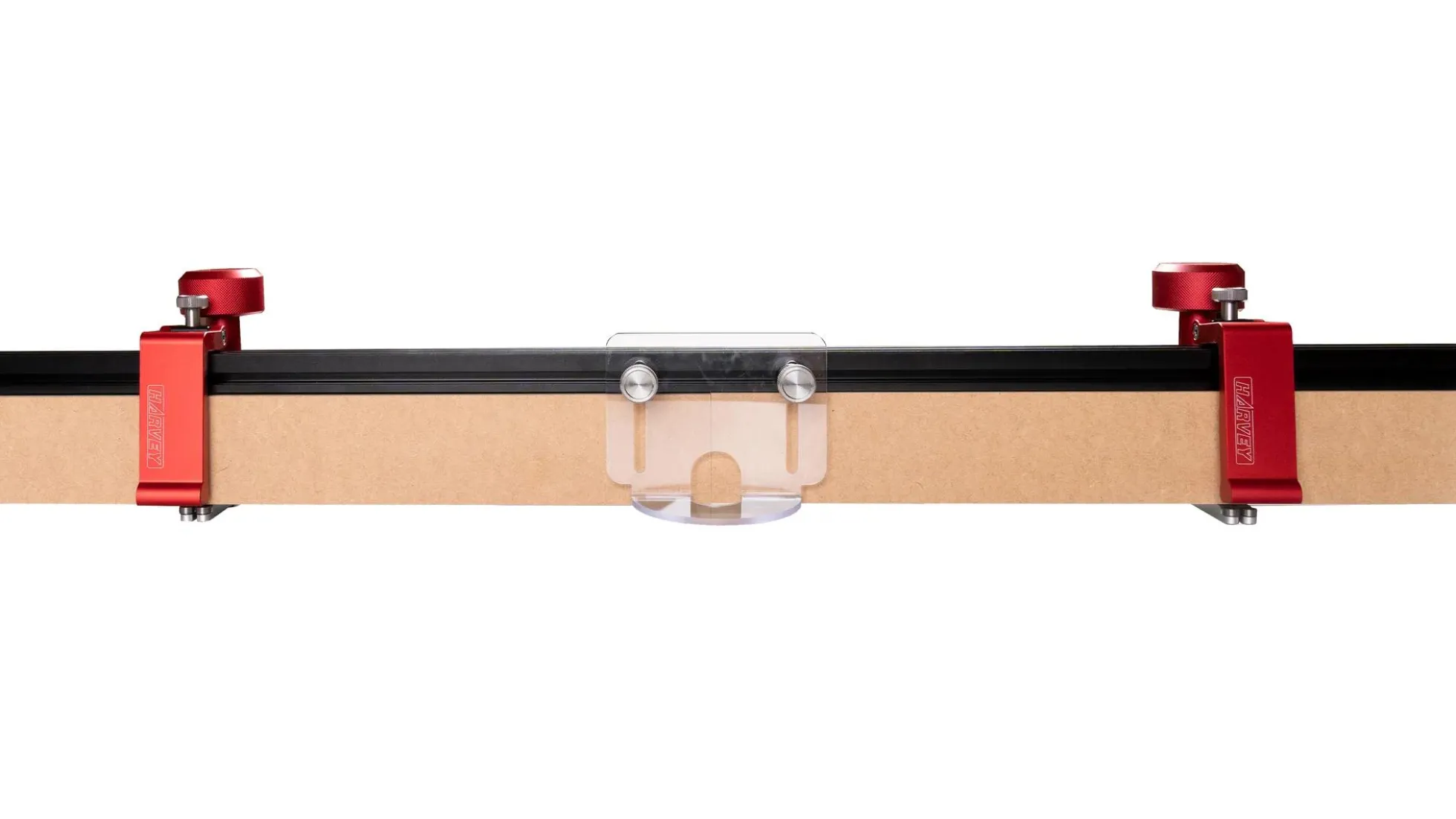

Harvey Fräsanschlag RF-36-M

• Maße Anschlag
  915 x 113,5 x 91 mm
• Maße Anschlagbacken
  450 x 67 mm
• Max. Einstellweg Anschlagbacken
  178 mm
• Einstellweg Feineinstellung Anschlag
  12,7 mm
• Einstellweg Feineinstellung Abnahmebacke
  6,35 mm
• Skalierung
  metrisch
• Feineinstellung Anschlag
  0,02 mm (1 Umdrehung entspricht 1 mm Einstellweg)
• Feineinstellung Abnahmebacke
  0,02 mm (1 Umdrehung entspricht 1 mm Einstellweg)
• Ø Absaugstutzen außen
  63,5 mm
• Ø Absaugstutzen innen
  57,5 mm
• Kompatibel – nur mit der Harvey Frästischplatte Stahl RT-800
• Gewicht
  9 kg
• Auslieferung beider Anschlagbacken erfolgt in MDF roh (braun)

sauter Untergestell für Harvey Frästischplatte

• Größe
  775 x 565 x 890 mm
• Profil
  45 x 45 mm
• alle vier Seiten genutet
• Sehr hohe Belastbarkeit
• Eloxierte Oberfläche für bessere Gleitfähigkeiten und schönere Optik

sauter Oberfräsenlift FML-BR-K für Fräsmotoren

• Maß Einlegeplatte
  298 x 235 x 9 mm
• Eckenradius Einlegeplatte
  19,05 mm (3/4″)
• Höheneinstellweg/Umdrehung
  2 mm
• Max. Einstellweg
  100 mm
• Höhe Fräslift (max. ausgefahren)
  240mm
• Max. Fräserdurchmesser
  86 mm
• Gewicht
  ca. 4 kg
• Spannhals Ø / Toleranzen des Fräsmotors
  43 mm / -0,135 + 0,015
• Erforderliche Spannhöhe des Fräsmotors
  20 mm
• Max. Gewicht des Fräsmotors
  5 kg

Suhner Fräsmotor UAK 30 RF SPZ12

• Aufnahmeleistung
  1.530 Watt
• Drehzahl stufenlos regelbar
  3.500 – 30.000 U/min
• Drehmoment
  0,4 Nm
• Spannung
  230 Volt / 50 Hz
• Schalldruckpegel
  86 dB, K = 3 dB (Werte entsprechen dem Schalldruckpegel bei maximaler Drehlaufzahl)
• inkl. Spannzange
  8 mm --> weitere Spannzangen separat zu erwerben.
• Spannzangenaufnahme bis 12,7 mm (1/2″) möglich
• Gewicht
  2,85 kg

Sicherheitsschalter für Frästische

• Schutzklasse
  IP54
• Betriebsstrom IE
  13,5 A/250 V
• Universelle Steuerspannung UC
  230 V/50 Hz
• Gebrauchskategorie AC3
  3 kW
