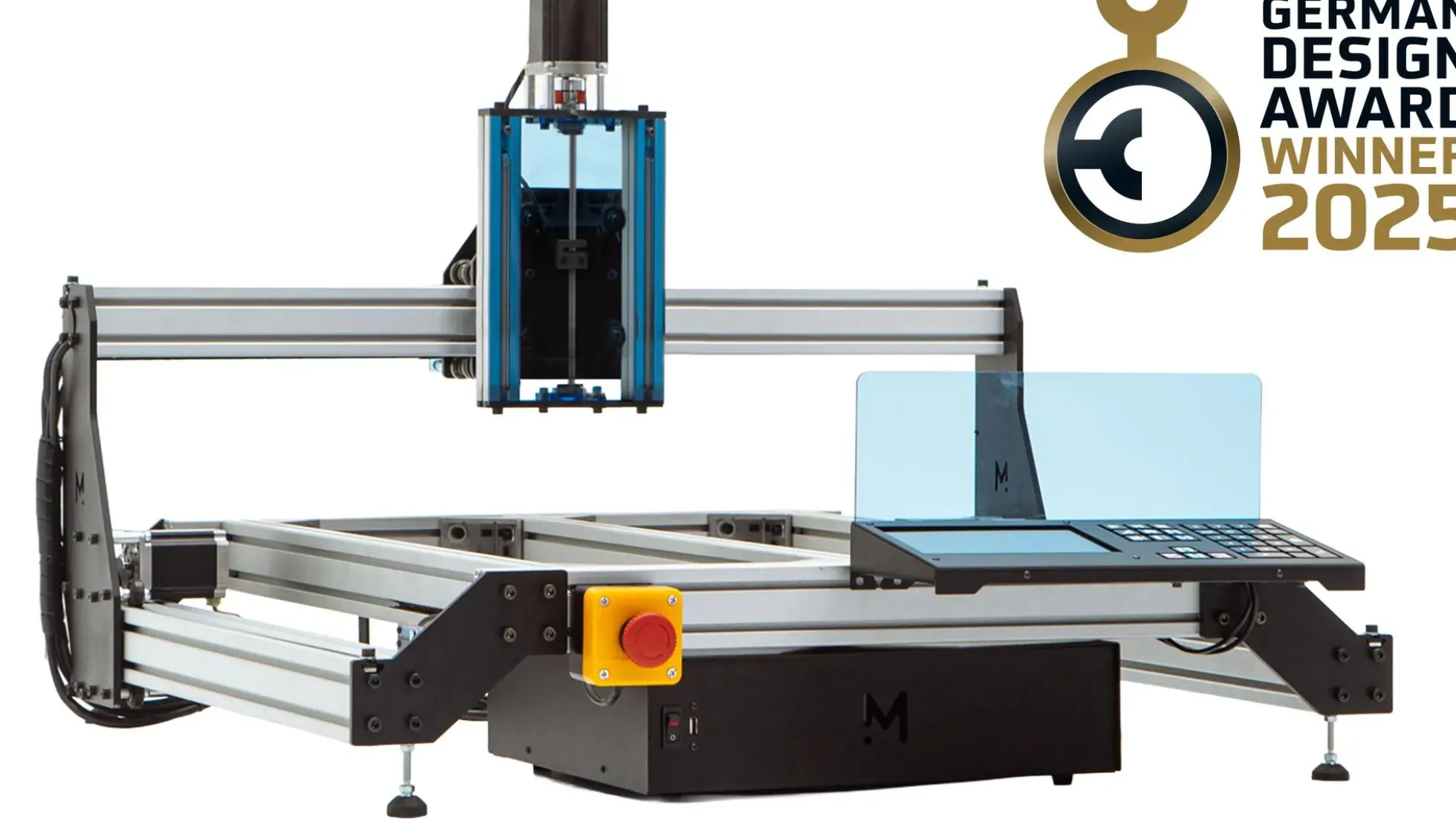

Mekanika Evo M

Mekanika Evo M

EVO – Die beste Maschine, um die Welt der CNC zu entdecken.

Mit EVO erhalten Sie eine vielseitige CNC-Fräsmaschine, mit der Sie verschiedene Materialien erforschen können. Sie ist schnell und einfach zu bedienen und damit die perfekte Wahl für Hobby- und Gelegenheitsprofis, die Zeit zum Entdecken haben und ein paar Stunden pro Woche fräsen möchten. Und wenn Sie bereit für mehr sind, kann die EVO mit Ihren Fähigkeiten und Ihrem Geschäft mitwachsen.

Wir haben Ihr Interesse geweckt? Buchen Sie sich hier Ihre persönliche Vorführung (kostenlos):

Technische Daten

GRÖSSE UND LEISTUNG

• Gesamt Größe (M)
  850x1250x650 mm
• Arbeitsfläche X/Y (M)
  630×1030 mm
• Z-Abstände/Höhe (Standard/High Z)
  110 mm/200 mm
• Maximale Materialstärke, die vollständig geschnitten werden kann (Standard/High Z)
  50 mm/100 mm
• Vorschubgeschwindigkeit
  3000 mm/min
• Schnitttiefe
  3 mm
• Spindeldrehzahl
  17.000 U/min
• Hartmetallfräser 3 Schneiden 6 mm
• Maximale Fahrgeschwindigkeit
  20.000 mm/min
• Typische Schnittgenauigkeit
  0,2 mm (dieser Wert hängt stark von den vom Bediener gewählten Werkzeug- und Schneidparametern ab)
• Ortungsgenauigkeit
  0,1 mm
• AMB 1050 FME-1 (1050 W)
• AMB 1400 FME-P Di ER16 (1400 W)
• Stromverbrauch
  1x 230VAC (max. Leistung: 200W ohne Spindel)

MECHANIK

• Stahlplatten (6 mm)
• Aluminiumprofile (30x60mm & 60x60mm)

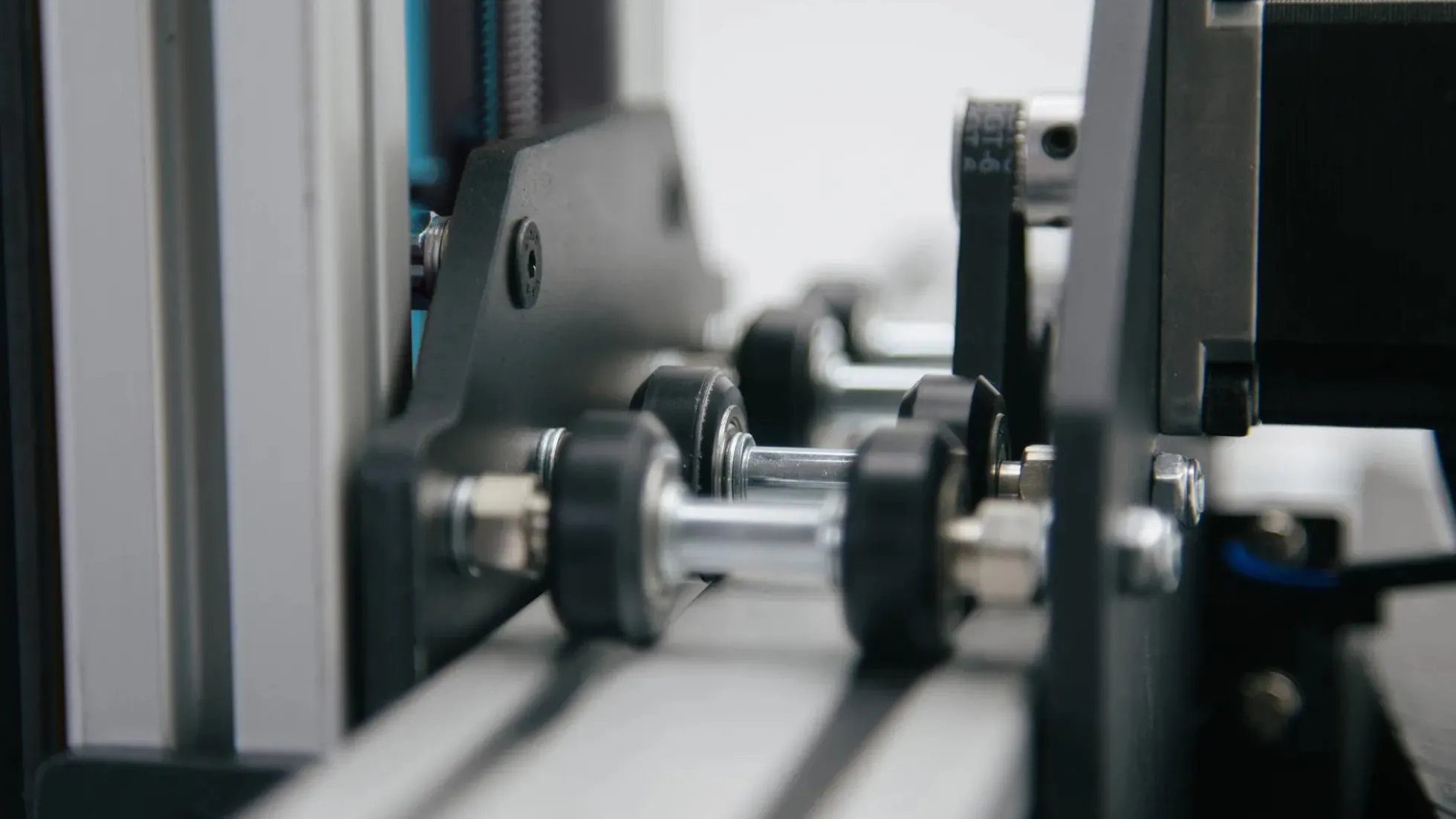

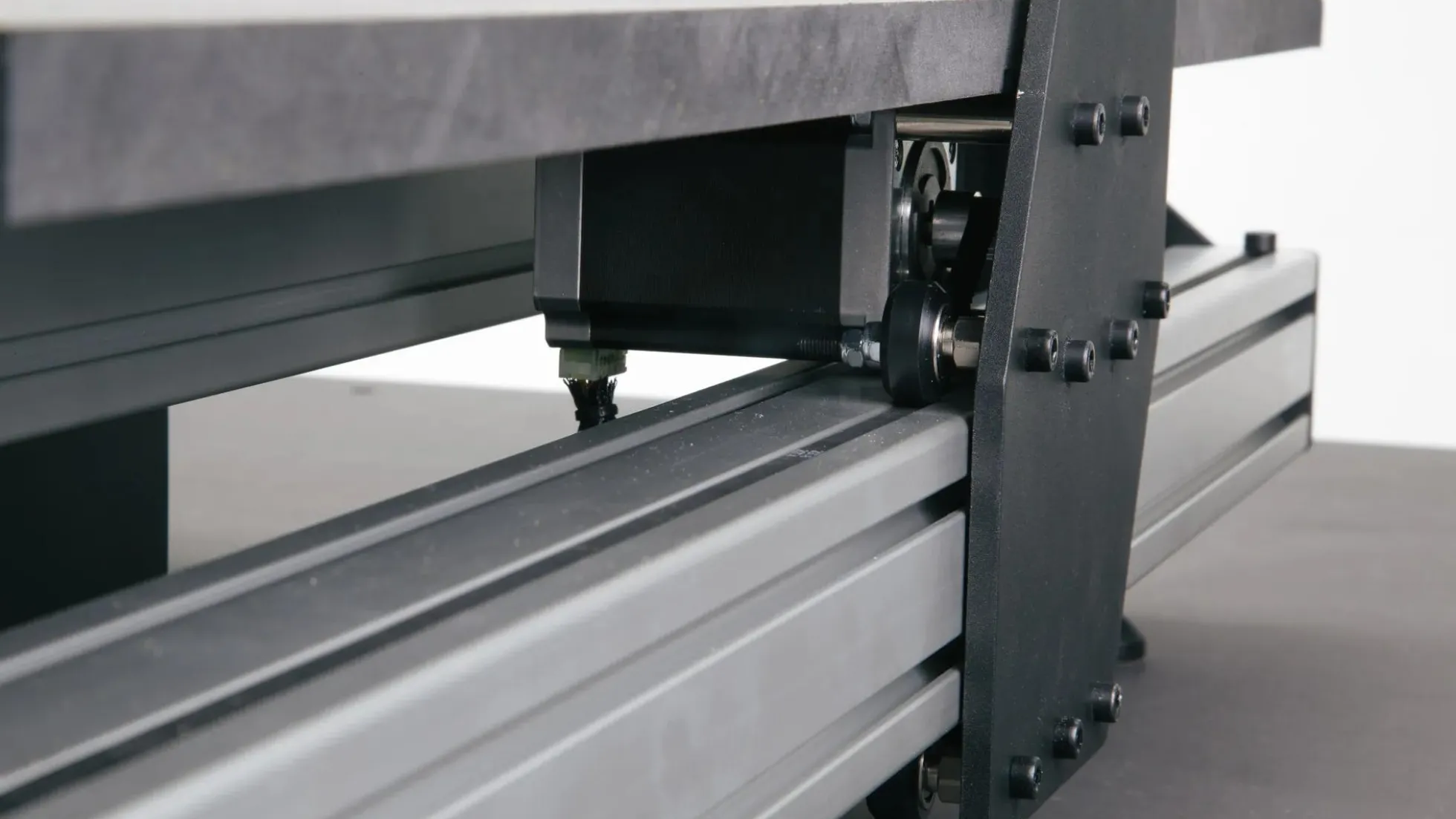

• Lineares Führungssystem
  V-Nut-Räder
• Stahlverstärkte PU-GT2-Riemen
• GT2 20T 6mm Riemenscheiben
• T8 Trapezförmige Leitspindel
• Anti-Backlash-Mutter

ELEKTRONIK

• Motoren
  Nema23, 2 A (4x)
• 24 VDC, 2.5 A
• Microstepping 1/32
• Eingebetteter Computer
  Raspberry Pi 4 – 2 GB RAM
• 3 USB ports
• 1 Ethernet port
• 1 HDMI port

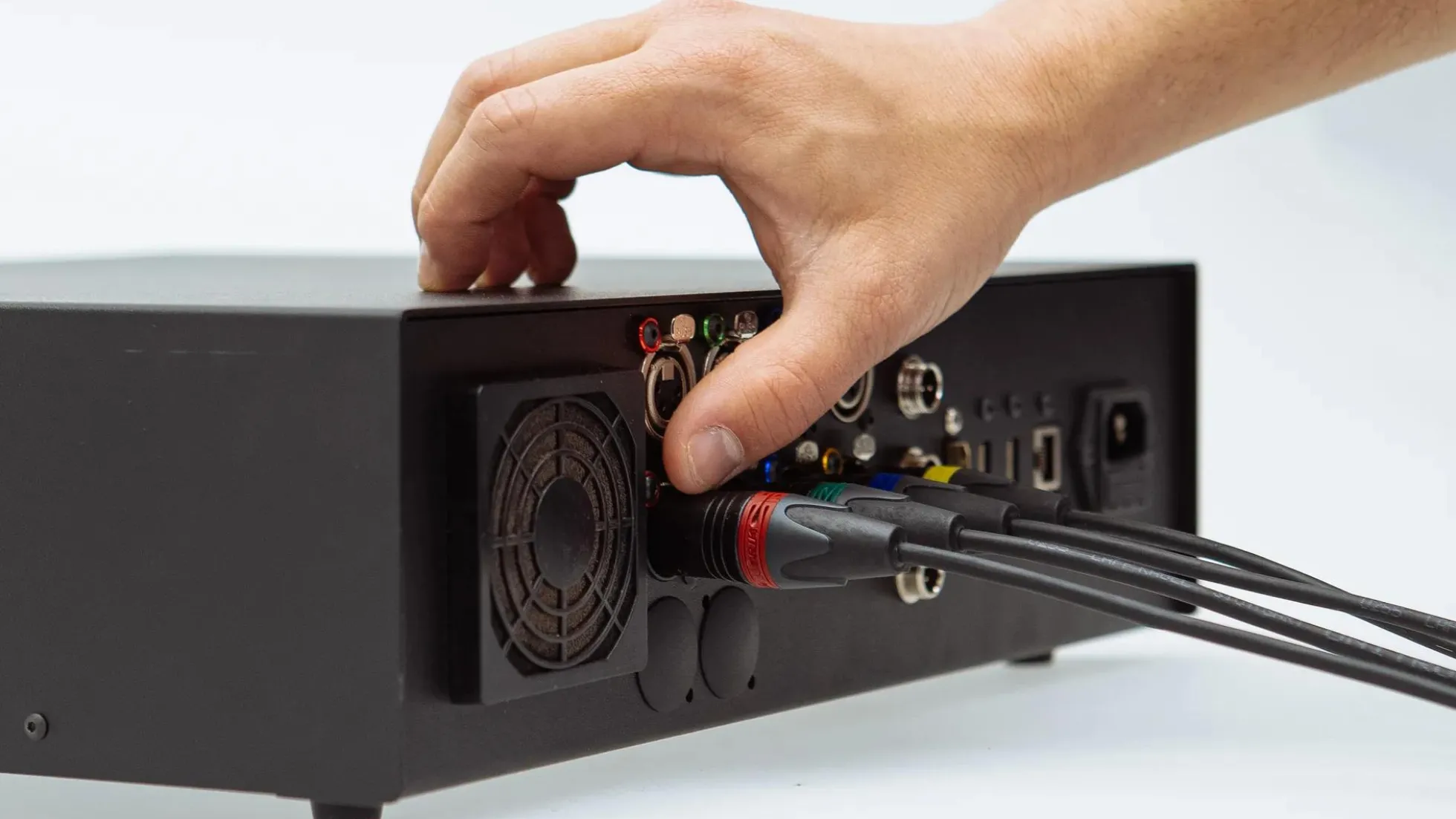

• Neutrik XLR (Motoren und Sensoren)
• GX12 (inputs/outputs)

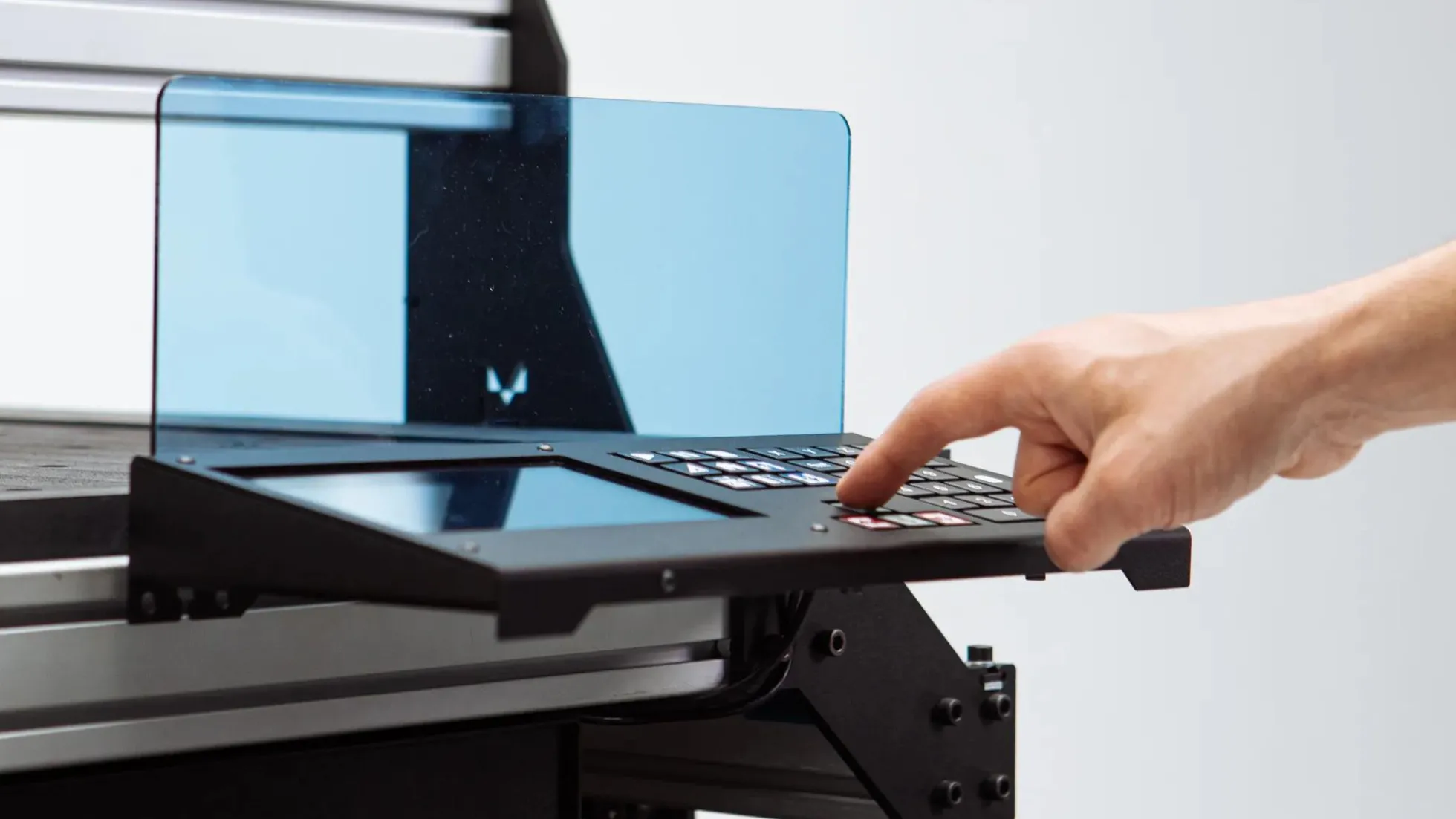

• 7″ TFT IPS kapazitiver Touchscreen
• Benutzerdefinierte Bluetooth-Tastatur
• WiFi (2.4 GHz und 5.0 GHz IEEE 802.11ac )
• Bluetooth (5.0)
• Gigabit Ethernet
• Limits Sensoren
  Hochpräziser Mikroschalter (4x)

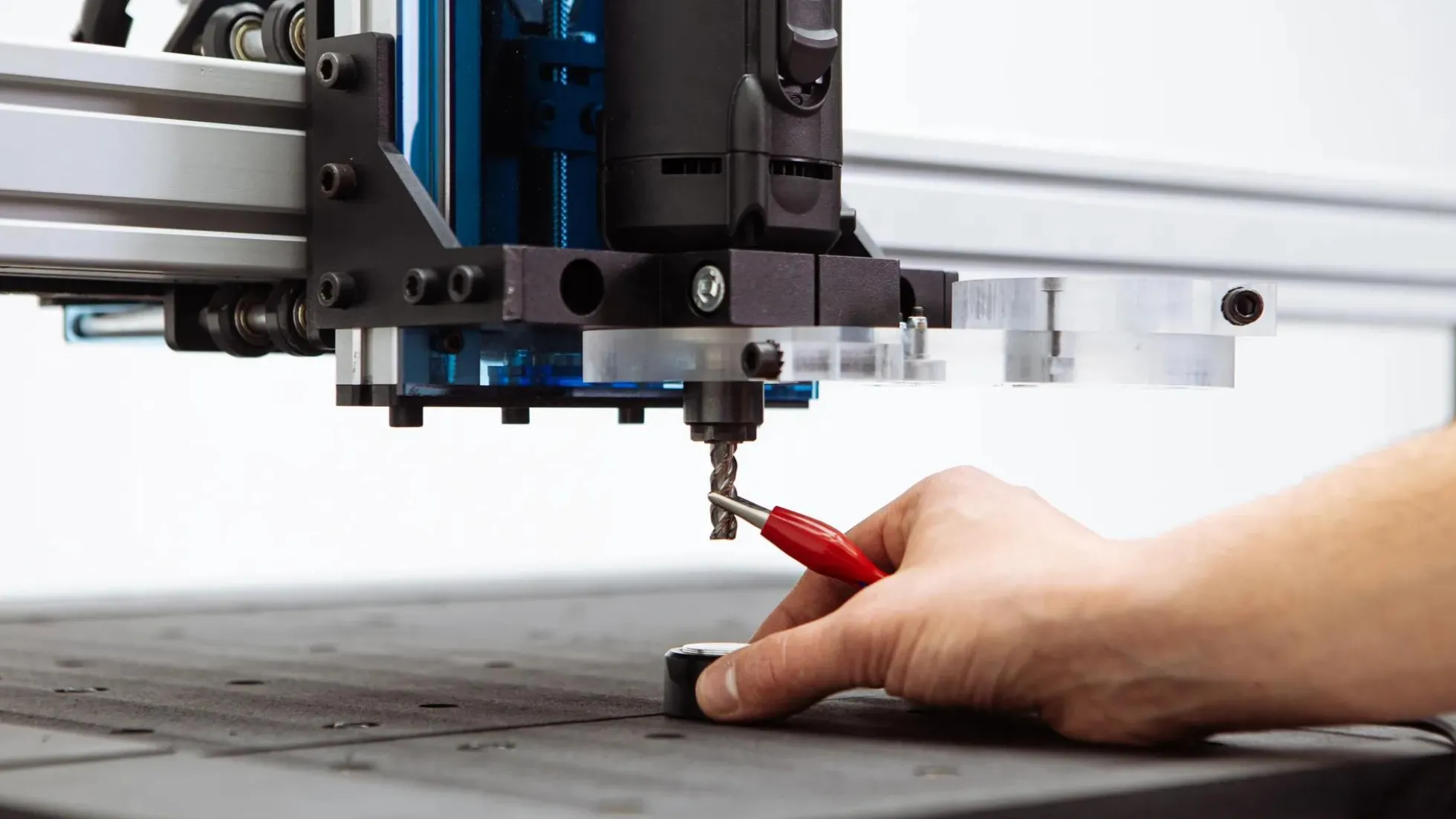

• Werkzeuglängensensor
  Tastplatte mit Krokodilklemme
• Controller
  PlanetCNC Mk3/4

KONTROLLSOFTWARE

• Eingebetteter G-Code-Generator/Editor
• Werkzeugweg-Visualisierung
• Importieren von Werkzeugwegen aus 2D-Dateien (dxf, png,…)
• Erweiterte Bewegungsinterpolation
• Simulationsmodus
• Manueller Dateneingabemodus (MDI)
• Automatische Referenzfahrt und quadratisches Portal
• Automatische Werkzeuglängenmessung und Antastung
• Vorschub- und Geschwindigkeitsüberbrückung
• Anpassbare Ansicht, Skripte und M-Codes
• Kompatibel mit jeder auf dem Markt erhältlichen CAM-Software (Empfehlung
  Vectric VCarve PRO; Fusion360)

SICHERHEIT

• Die DI-Spindeln werden automatisch gestoppt, wenn eine Not-Aus-Taste gedrückt wird oder ein Fräsprogramm beendet ist.
• Dadurch wird die Zeit, in der sich ein scharfer Schaftfräser dreht, auf ein Minimum beschränkt.
• DI-Spindeln sind optionale Produkte.
• Die Einhausung bietet eine sichere Umgebung um die CNC, in die nichts eindringen kann, während die CNC läuft.
• Die Türen werden überwacht und ihr Öffnen führt automatisch zu einem Notstopp der Maschine und der DI-Spindel.
• Das Gehäuse ist ein optionales Produkt.

• Benötigte Aufbauzeit (geschätzt)
  5 Std.
