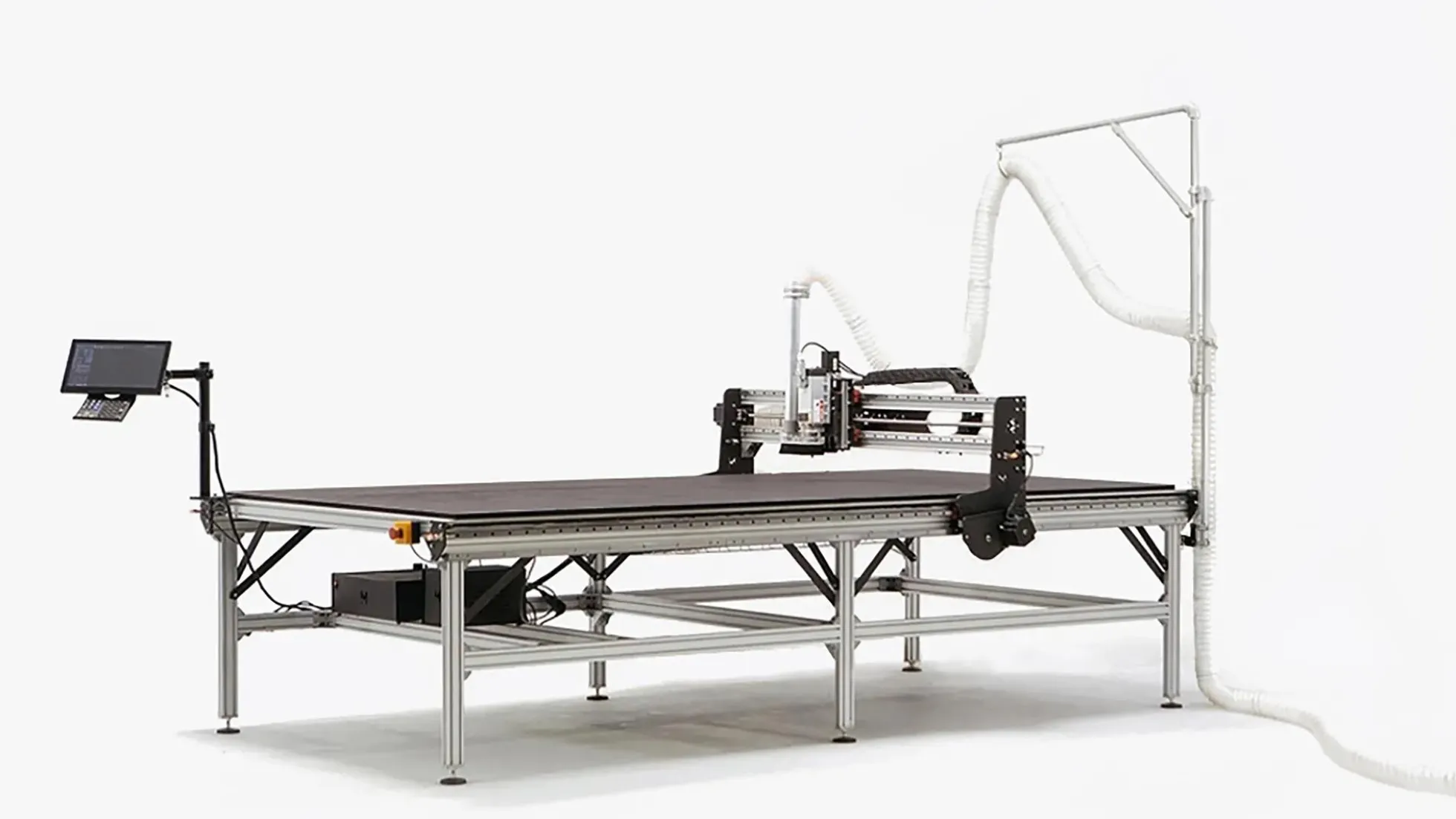

Was erhalten Sie zusätzlich zum Maschinenkit?

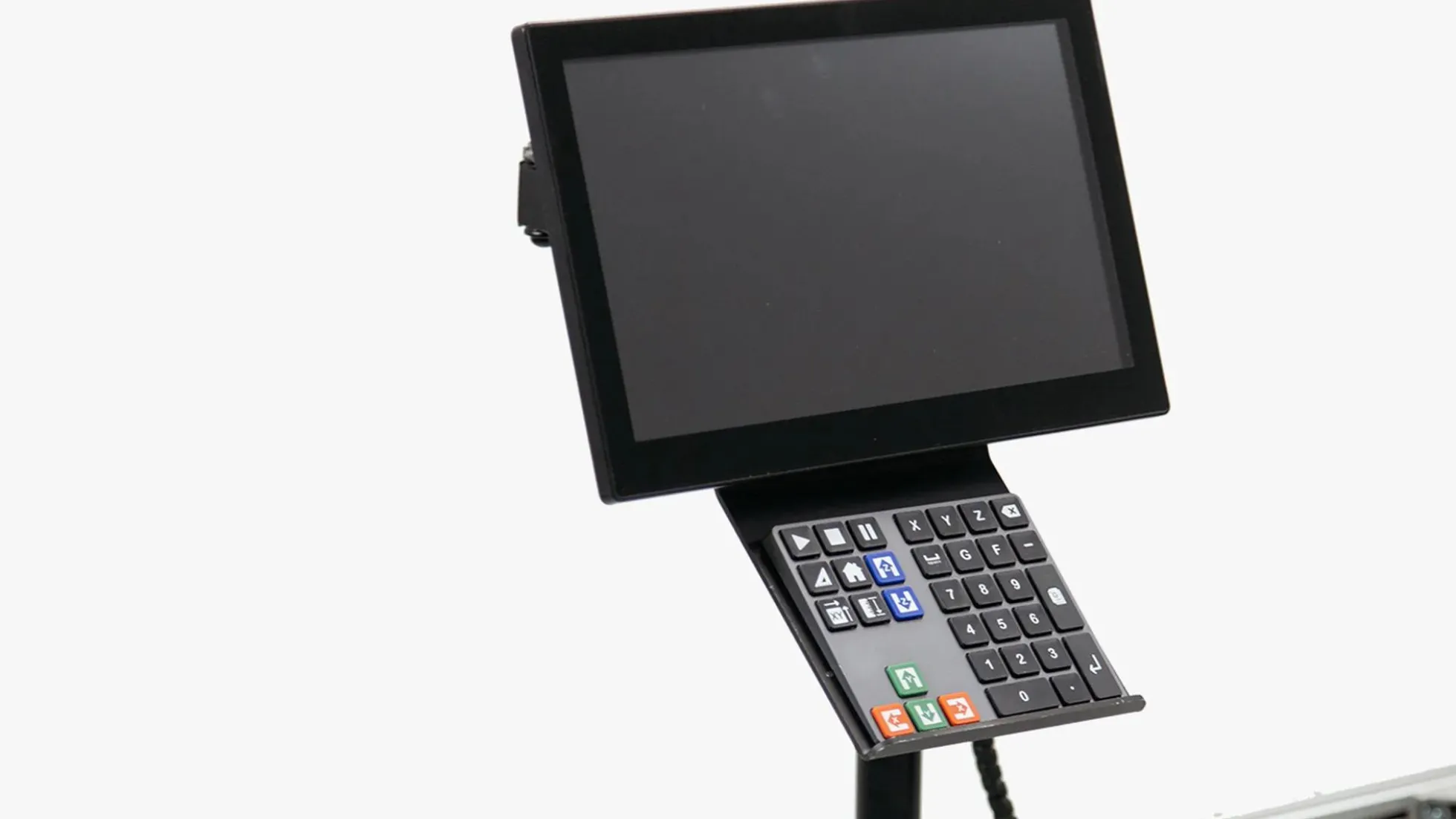

• Verbesserte Schnittstelle:Mit diesem kapazitiven 13,3-Zoll-Touchscreen und der kabellosen benutzerdefinierten Tastatur können Sie Ihren G-Code leicht überwachen und Ihre Maschine steuern.

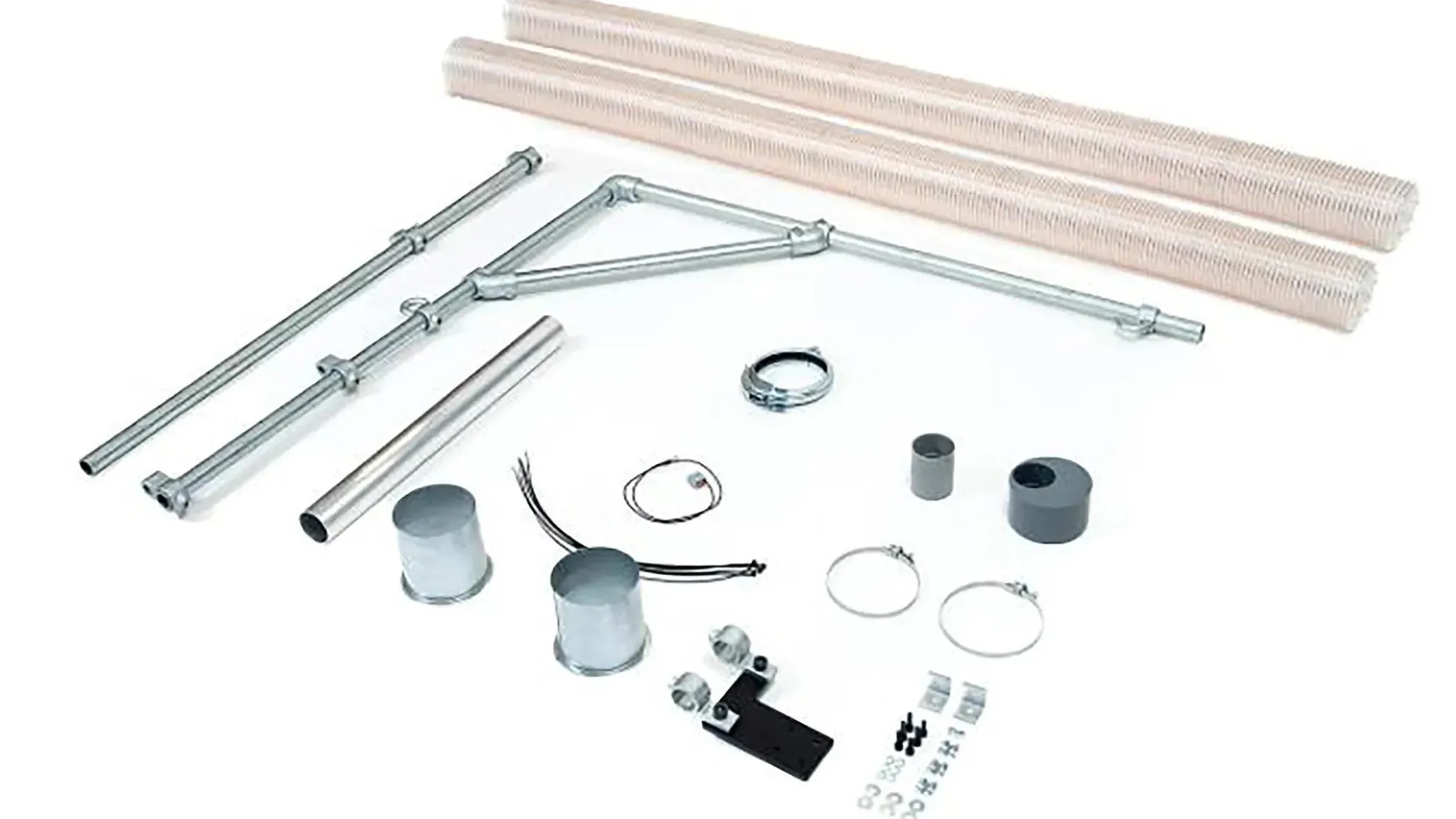

• Bausatz Staubabsaugung:Mit einem antistatischen 100-mm-Schlauch und einem Galgenbewältigt das spezielle Staubabsaugsystem des FAB Späne aller Art und schützt die Leistung Ihrer Maschine.

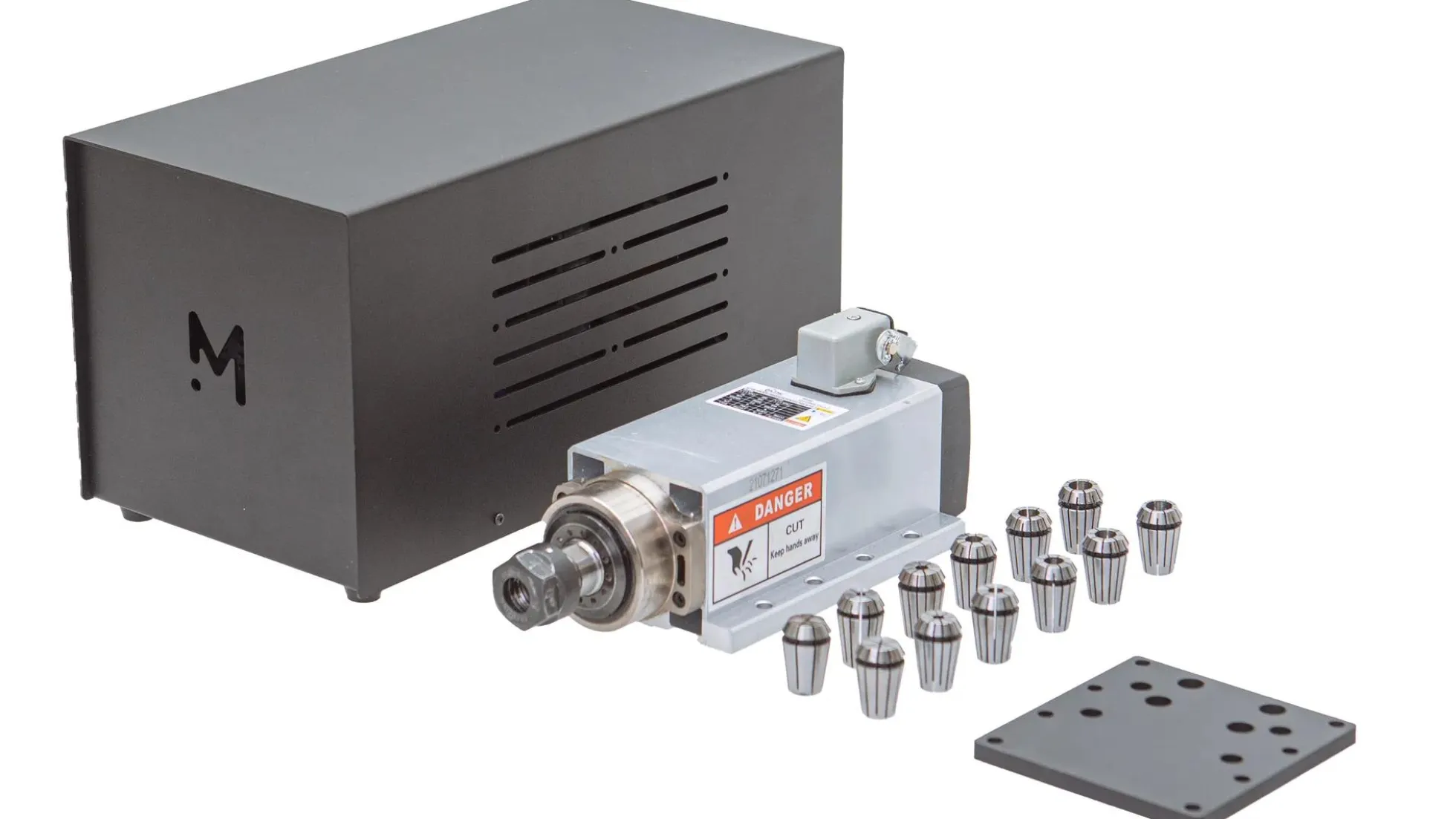

• 2,2 kW VFD-Spindel:Diese leistungsstarke frequenzgesteuerte Spindel ist die ideale Ergänzung für unsere Fab CNC-Maschinen. Sie wird mit einem kompletten Satz von 13 ER20-Spannzangen, 2 Schraubenschlüsseln, einer Plug-and-Play-Steuerung und allen notwendigen Kabeln für die Stromversorgung geliefert.
• Schaftfräser-Bundle:Das „Boss Complete“-Set von Fraiser enthält 4 hochwertige Schaftfräser, mit denen Sie sofort mit dem Schneiden verschiedener Materialien und Formen beginnen können. Es wird mit einem Satz ER20-Spannzangen geliefert.

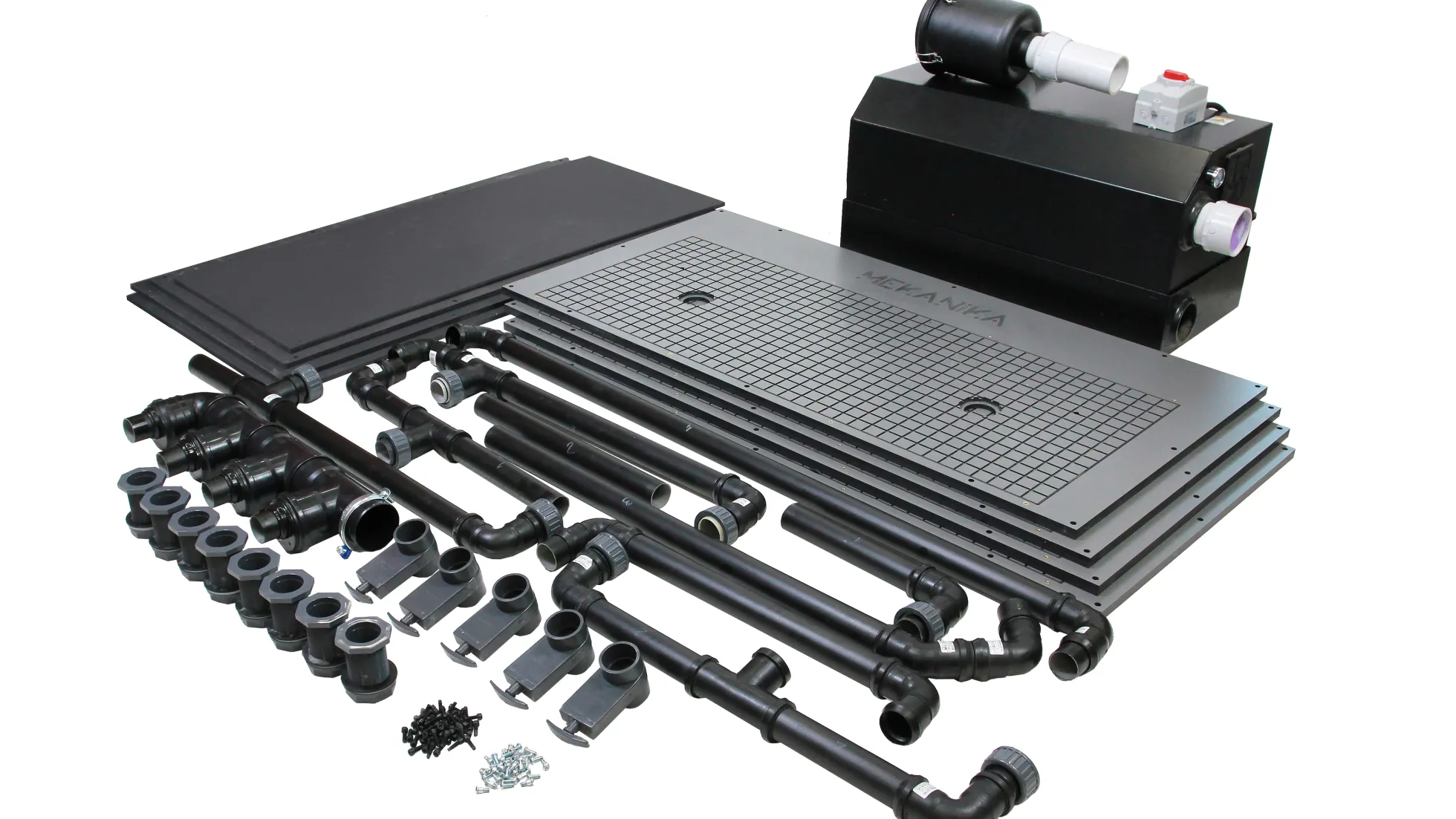

• FortschrittlicheVakuumtisch:Spannen Sie Ihre Werkstücke einfach ein und arbeiten Sie unter idealen Bedingungen. Unser fortschrittliches Vakuumtisch-Kit enthält alles, was Sie zum Einrichten eines abgeflachten Spoilerboards benötigen.

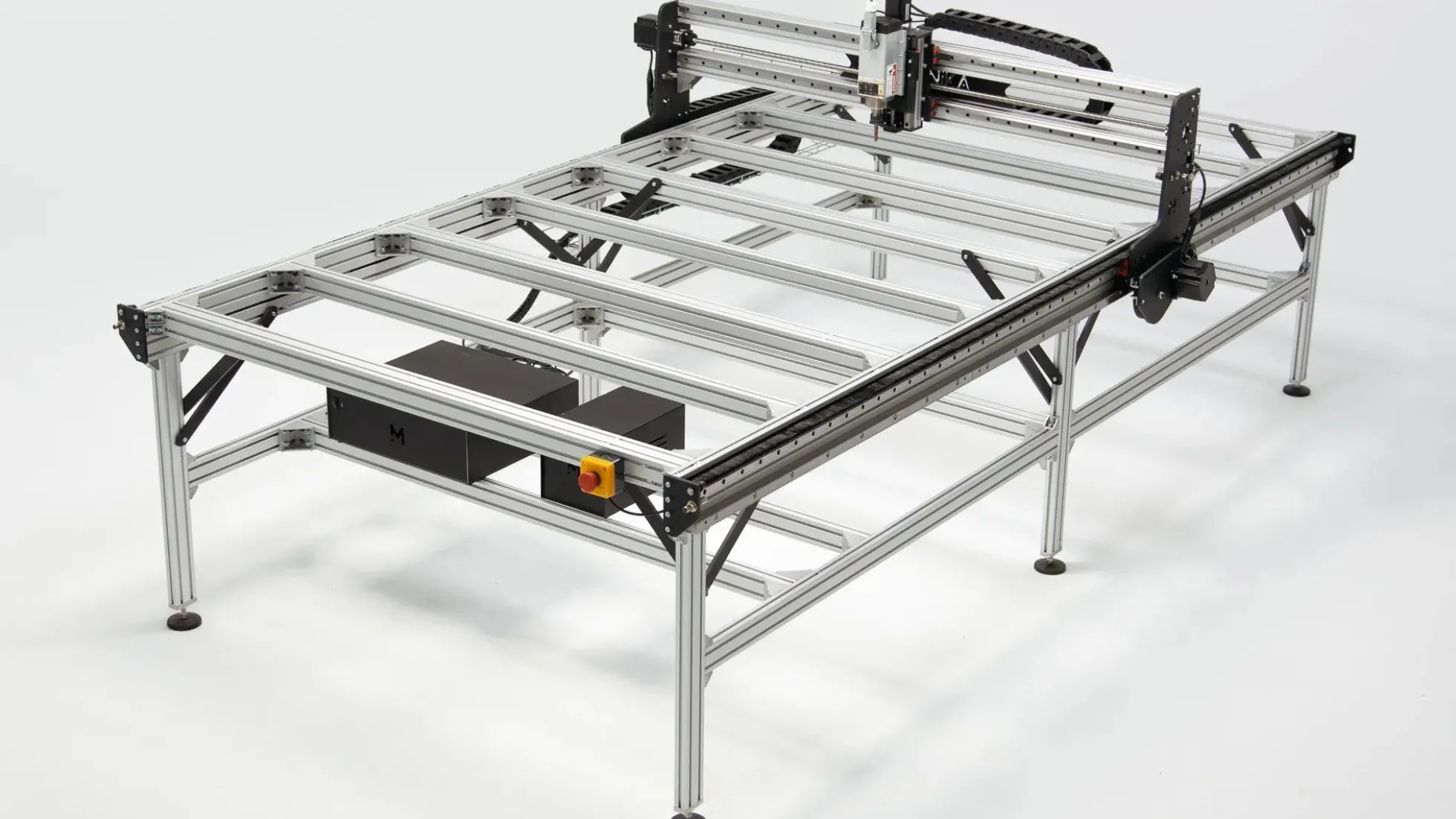

Stahlgerüst, angetrieben von Motoren mit hohem Drehmoment.Der FAB hat eine starke und steife Struktur mit 8 und 10 mm starken Stahlplatten und Aluminiumprofilen (30×60 mm und 60×60 mm).
Durch die modulare Bauweise passt die FAB durch jede Werkstatttür.
Das hochpräzise Zahnstangensystem auf der Y-Achse, die Kugelumlaufspindeln auf der X- und Z-Achse und die prismatischen Schienen ermöglichen eine hohe Genauigkeit über große Entfernungen, auch bei hohen Geschwindigkeiten.
Die Z-Achse hat einen großen Freiraum von 133 mm, um bequem mit dickeren Materialien zu arbeiten.

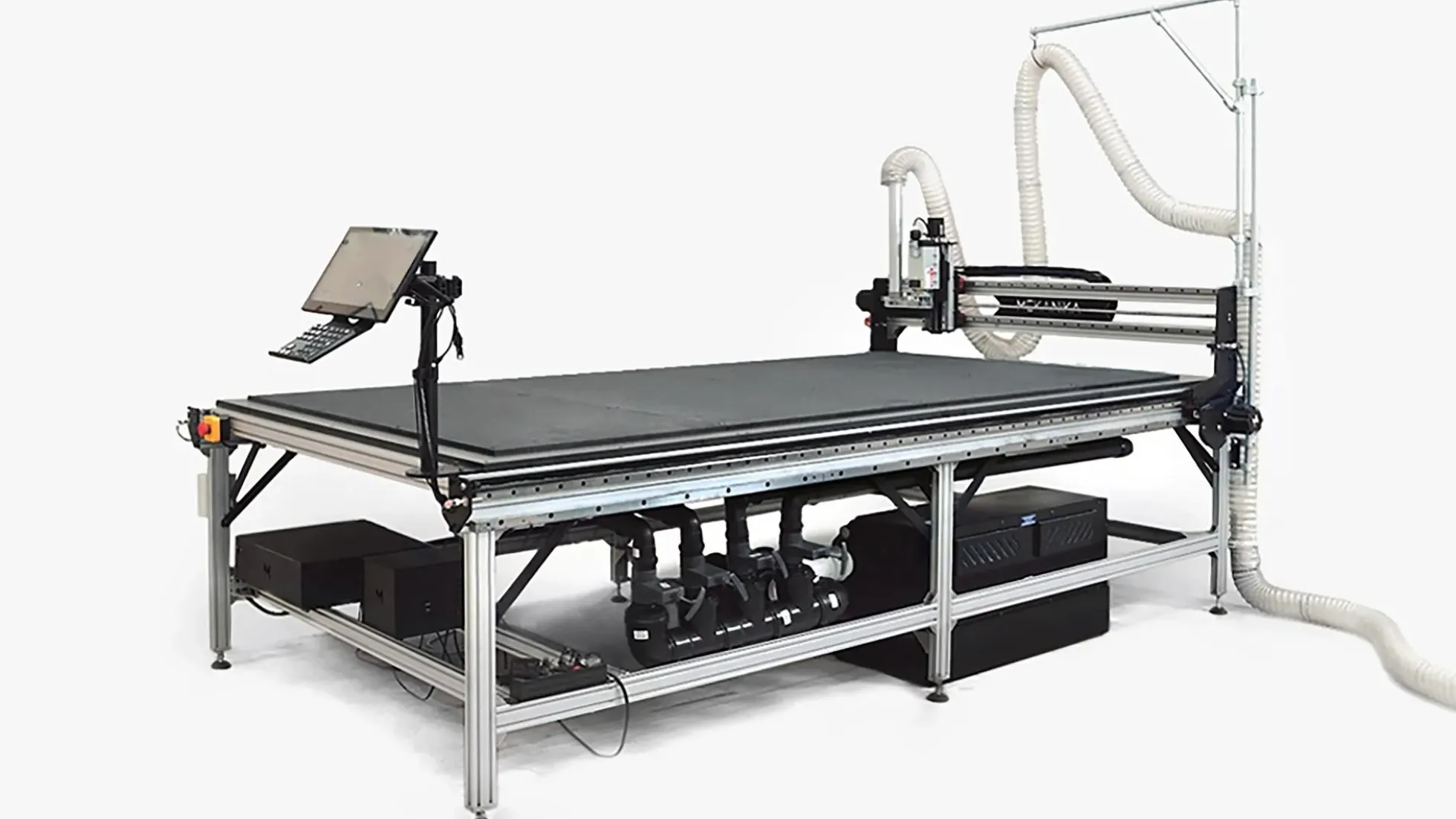

Präzises und schnelles CNC-Plattenfräsen.Mit einer Arbeitsfläche von 1300x2700mm ist diese Maschine speziell für Menschen konzipiert, die mit Standardplatten aller Art arbeiten und Treppen, Schränke, Surfbretter und vieles mehr herstellen wollen.
Die FAB kann eine Vielzahl von Materialien zuverlässig und mit hoher Geschwindigkeit fräsen.
Typische Schnittparameter (Weichholz):

• Vorschubgeschwindigkeit: 7000 mm/min
• Schnitttiefe: 5 mm
• Spindeldrehzahl: 20.000 U/min
• Hartmetallfräser 3 Schneiden 6 mmm

Plug-and-Play-Bordcomputer.Im Gegensatz zu vielen CNC-Fräsmaschinen auf dem Markt verfügt die FAB über einen eigenen Bordcomputer (Raspberry Pi 4B – 2 Gb RAM).
Das bedeutet, dass Sie keinen eigenen Computer für den Betrieb der Maschine benötigen und sich keine Sorgen über die Auswirkungen von Staub auf die Leistung und Langlebigkeit der Maschine machen müssen.
Die elektronischen Steuerungen sind steckerfertig und werden in unserer Werkstatt in Brüssel montiert und getestet.
Jede Mekanika CNC-Fräsmaschine wird mit PlanetCNC Mk3/4 geliefert.

Wir haben Ihr Interesse geweckt? Buchen Sie sich hier Ihre persönliche Vorführung (kostenlos):Mekanika Demo buchen

Technische Daten

Mekanika FAB:

GRÖSSE UND LEISTUNG

• Gesamt Größe (S)
  1750x3150x1250 mm
• Arbeitsfläche X/Y (S)
  1330×2700 mm
• Z-Abstände/Höhe (Standard/High Z)
  133 mm/230 mm
• Maximale Materialstärke, die vollständig geschnitten werden kann (Standard/High Z)
  65 mm/90 mm
• Vorschubgeschwindigkeit
  7000 mm/min
• Schnitttiefe
  5 mm
• Spindeldrehzahl
  20.000 U/min
• Hartmetallfräser 3 Schneiden 6 mm
• Maximale Fahrgeschwindigkeit
  25.000 mm/min
• Typische Schnittgenauigkeit
  0,1 mm (dieser Wert hängt stark von den vom Bediener gewählten Werkzeug- und Schneidparametern ab)
• X & Z-axis
  ± 50 µm / 300 mm
• Y-axis
  ±26 µm / 1000 mm
• Mekanika VFD 2.2kW ER20 Spindel
• Stromverbrauch
  1x 230VAC (max. Leistung: 3,5 kW mit Spindel, +0,55 kW mit Staubabsaugung)

MECHANIK

• Stahlplatten (8 & 10 mm)
• Aluminiumprofile (30x60mm & 60x60mm)
• Lineares Führungssystem
  Doppelprismenschiene HGR20
• Kugelumlaufspindeln 16 mm ±50 µm / 300 mm (C7)
• Mod 2 Zahnstange und Ritzel ±26 µm / 1000 mm (DIN5 / Q5)

ELEKTRONIK

• Nema34, 6 A, 4.5 Nm (X & Y)
• Nema23, 5 A, 2.2 Nm (Z)
• 32-bit DSP
• 72 VDC 8.4 A
• Microstepping 1/32
• Leerlaufstromregelung
• Geschwindigkeitsglättungskoeffizient (Beschleunigung/Verzögerung)
• Eingebetteter Computer
  Raspberry Pi 4 – 2 GB RAM
• 3 USB ports
• 1 Ethernet port
• 1 HDMI port
• Neutrik XLR (Motoren und Sensoren)
• GX12 (inputs/outputs)
• 13,3″ TFT IPS kapazitiver Touchscreen
• Benutzerdefinierte Bluetooth-Tastatur
• WiFi (2.4 GHz und 5.0 GHz IEEE 802.11ac )
• Bluetooth (5.0)
• Gigabit Ethernet
• Limits Sensoren
  Hochpräziser Mikroschalter (6x)
• Werkzeuglängensensor
  Tastplatte mit Krokodilklemme
• Controller
  PlanetCNC Mk3/4

KONTROLLSOFTWARE

• Eingebetteter G-Code-Generator/Editor
• Werkzeugweg-Visualisierung
• Importieren von Werkzeugwegen aus 2D-Dateien (dxf, png,…)
• Erweiterte Bewegungsinterpolation
• Simulationsmodus
• Manueller Dateneingabemodus (MDI)
• Automatische Referenzfahrt und quadratisches Portal
• Automatische Werkzeuglängenmessung und Antastung
• Vorschub- und Geschwindigkeitsüberbrückung
• Anpassbare Ansicht, Skripte und M-Codes
• Kompatibel mit jeder auf dem Markt erhältlichen CAM-Software (Empfehlung
  Vectric VCarve PRO; Fusion360)

SICHERHEIT

• Die DI-Spindeln werden automatisch gestoppt, wenn eine Not-Aus-Taste gedrückt wird oder ein Fräsprogramm beendet ist.
• Dadurch wird die Zeit, in der sich ein scharfer Schaftfräser dreht, auf ein Minimum beschränkt.

• Benötigte Aufbauzeit (geschätzt)
  25 Stunden (allein) / 15 Stunden (2 Personen)

Mekanika VFD 2.2kW ER20 Spindel:

• Größe
  266,5x110x104mm
• Kühlung
  Luftgekühlt
• Spannzangen größe
  ER20
• Leistung
  2200W
• passend zu
  Pro (S/M/L) und Fab

Mekanika Vakuumtisch – Komplettpaket:

• Passend zu
  FAB

Größe & Leistung

• Maße
  864x432x432 mm
• Maximales Vakuum
  -335 mbar
• Saugleistung
  690 m³/h
• Platte 200 x 200 mm, mit folgenden Schnittparametern
• Tiefe des Durchgangs
  4 mm
• Vorschub
  2500 mm/min
• Spindeldrehzahl
  20.000 U/min
• Hartmetallfräser 3 Zähne 6 mm
• Material
  Sperrholz

Struktur & Mechanische Elemente

• 50mm PP-Schaltung mit integrierten Dichtungen
• PP-Verteiler 90mm
• Einschraubschotten und Verschraubung
• Aufbau der Pumpe
  Gefalteter Stahl mit schwarzer Pulverbeschichtung
• Basis
  Gummifüße zur Geräuschbegrenzung
• Kanister-Filter
  Mitgelieferte und austauschbare Patronen
• Vakuummeter
  Integriert
• Entlastungsventil
  Integriert

Elektrizität

• Schaltung und Anschlüsse
  2x 2 Hochleistungs-Vakuumpumpen mit langer Lebensdauer

Verbindungen

• Industriesteckdosen 32A 2P+E
• Buchse im Lieferumfang enthalten (zum Anschluss an das Stromnetz)

• Schalter
  2 Netzschalter mit integrierten Schutzschaltern

Leistungsaufnahme

• 1x 230VAC – 30A
• Maximale Leistung
  6,9 kW

Mekanika Erweiterbares Touch-Interface (13,3 Zoll):

• ACHTUNG
  Dieses Produkt verfügt über einen EU-Stecker. Sie benötigen einen Adapter, um es in Großbritannien/USA zu verwenden.
• Bildschirm
  13,3 Zoll IPS-Bildschirm, 1920 x 1080 hohe Auflösung
• Touchpanel
  Kapazitives Touchpanel aus gehärtetem Glas, 6H Härte
• Struktur
  Stahl, schwarz lackiert
• Höhe
  Einstellbar von 0 – 44cm Bewegungsbereich, volle Rotation und einstellbare Tiefe

Kabellose Tastatur

• Akkukapazität
  110mAh
• Ladezeit：2 Stunden
• Kontinuierliche Arbeitszeit：50 Stunden
• Standby-Zeit：4 Monate
