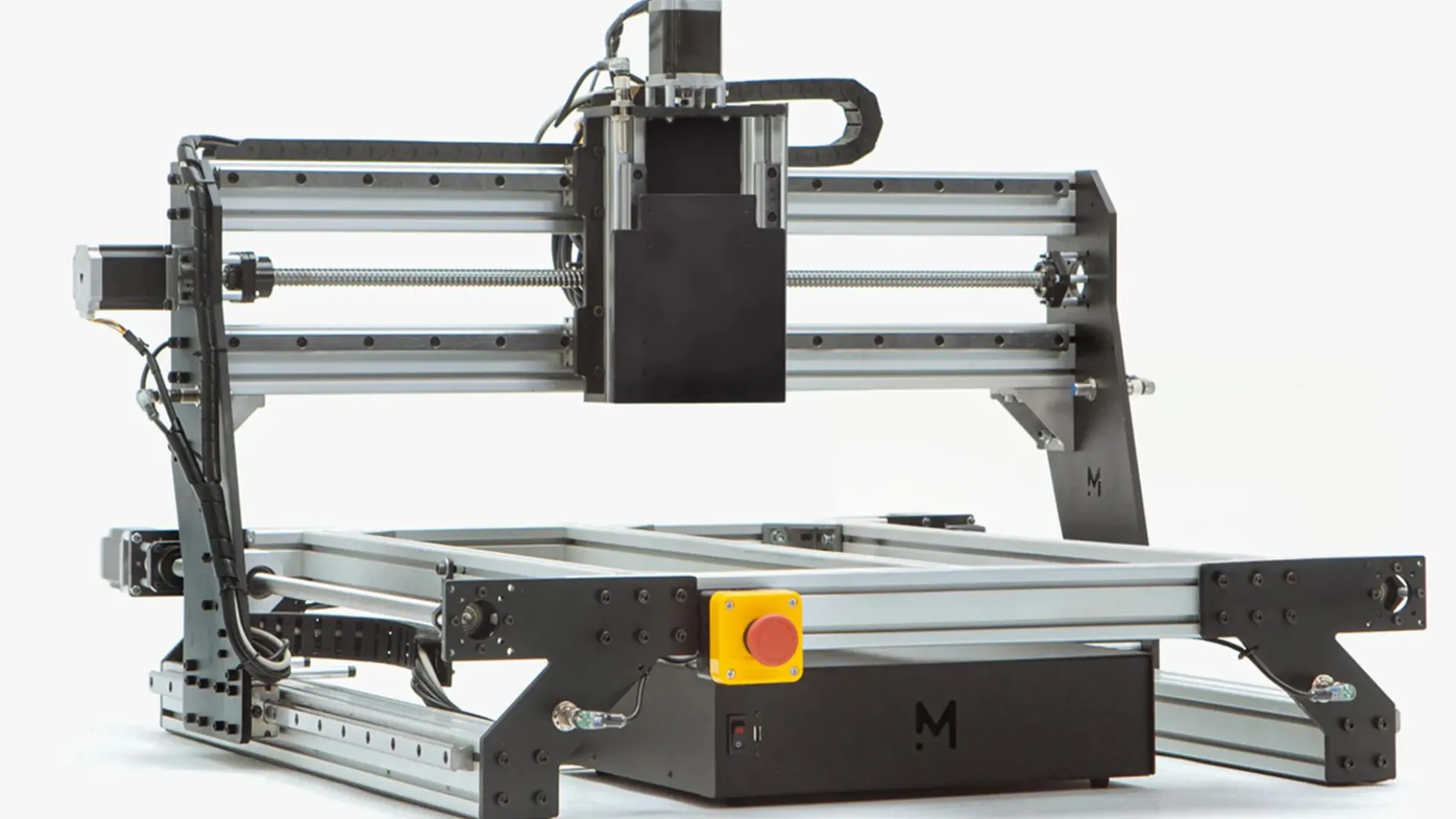

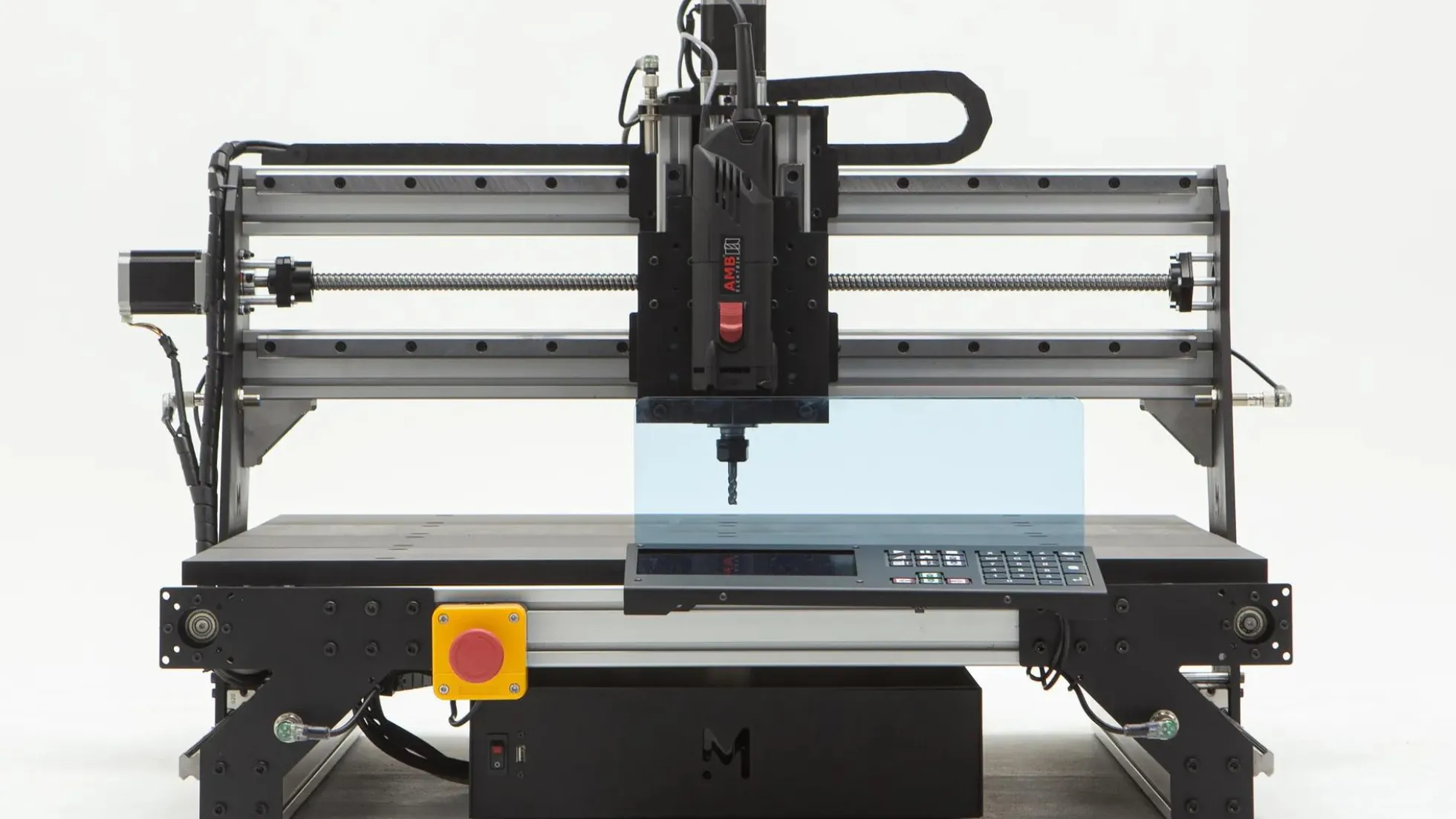

Mekanika Pro L

Mekanika Pro L

PRO – Mühelos in die Welt der professionellen CNC-Bearbeitung einsteigen.

Eine leistungsstarke und intuitive CNC-Maschine, die Ihre Erwartungen übertreffen wird! Egal, ob Sie Holz, Kohlenstoff oder Metalle wie Messing, Stahl oder Aluminium fräsen wollen, die Pro MK2 passt sich Ihren Bedürfnissen an und liefert präzise Ergebnisse.

Wir haben Ihr Interesse geweckt? Buchen Sie sich hier Ihre persönliche Vorführung (kostenlos):

Technische Daten

GRÖSSE UND LEISTUNG

• Gesamt Größe (L)
  1370x1370x600 mm
• Arbeitsfläche X/Y (L)
  1030×1030 mm
• Z-Abstände/Höhe (Standard/High Z)
  133 mm/230 mm
• Maximale Materialstärke, die vollständig geschnitten werden kann (Standard/High Z)
  65 mm/90 mm
• Vorschubgeschwindigkeit
  5000 mm/min
• Schnitttiefe
  4 mm
• Spindeldrehzahl
  18.000 U/min
• Hartmetallfräser 3 Schneiden 6 mm
• Maximale Fahrgeschwindigkeit
  10.000 mm/min
• Typische Schnittgenauigkeit
  0,1 mm (dieser Wert hängt stark von den vom Bediener gewählten Werkzeug- und Schneidparametern ab)
• Genauigkeit der Positionierung
  ± 50 µm / 300 mm

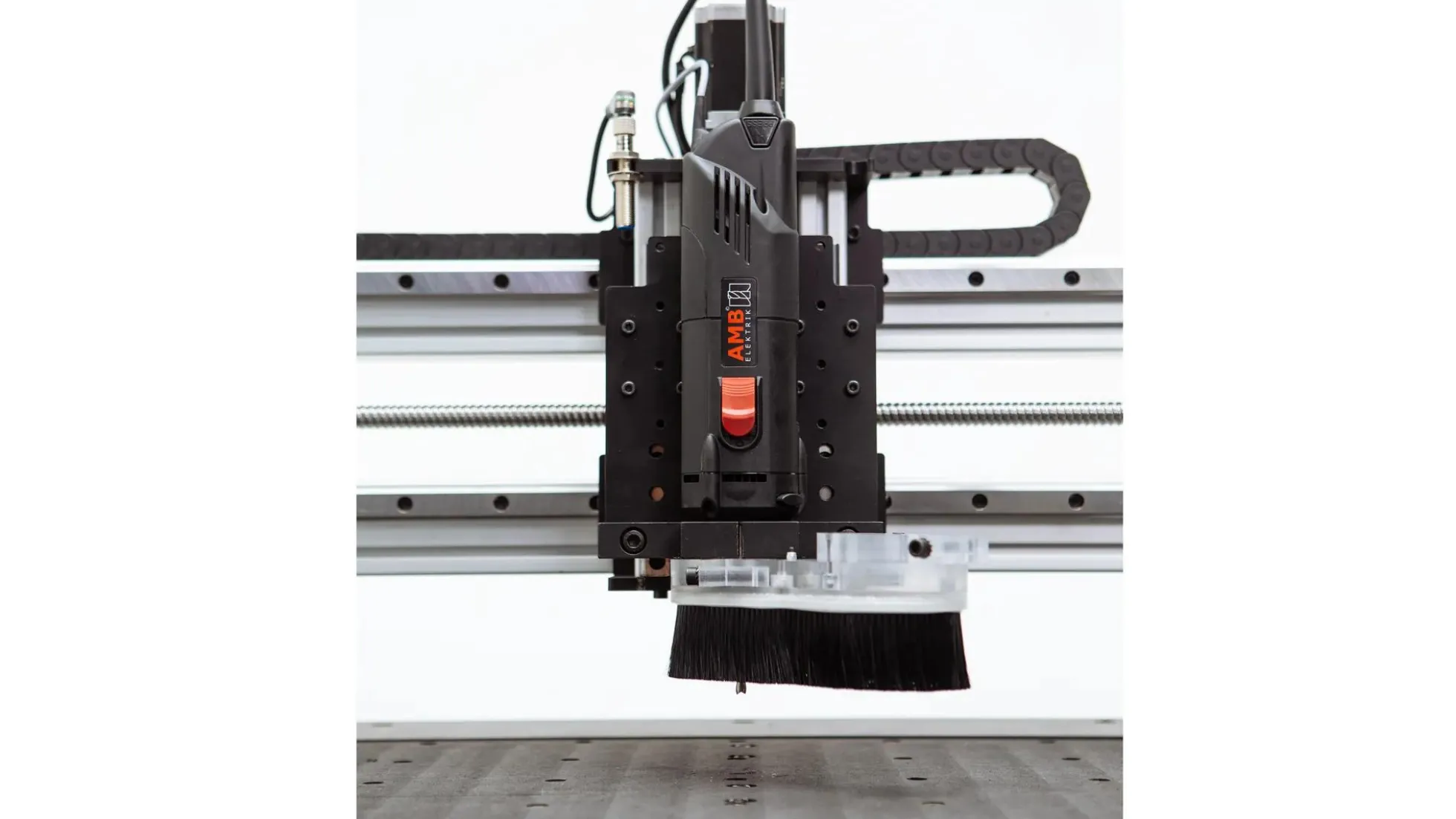

• AMB 1400 FME-P Di ER16 (1400 W)

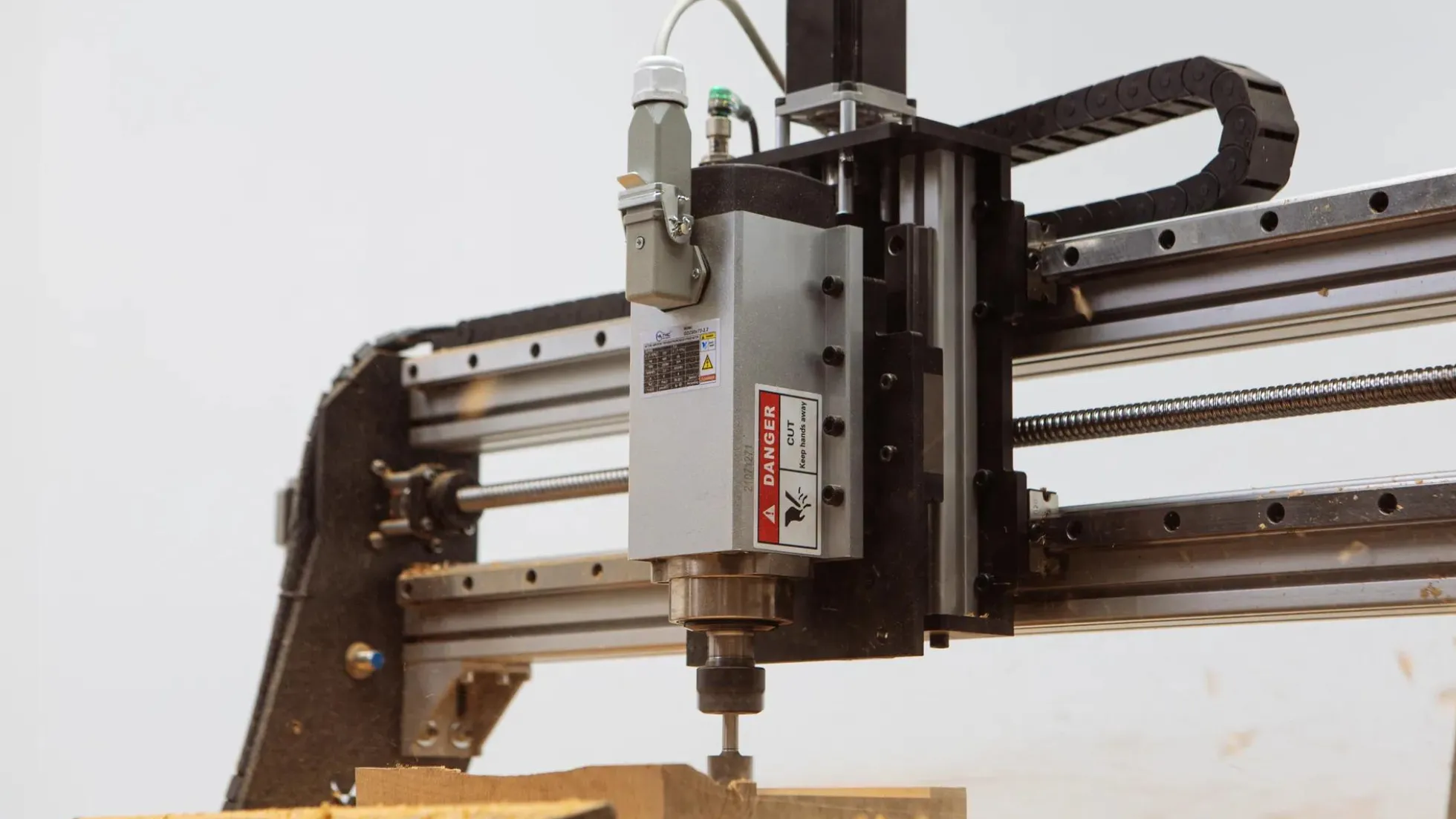

• Mekanika VFD 2.2kW ER20 Spindel
• Stromverbrauch
  1x 230VAC (max. Leistung: 650W ohne Spindel)

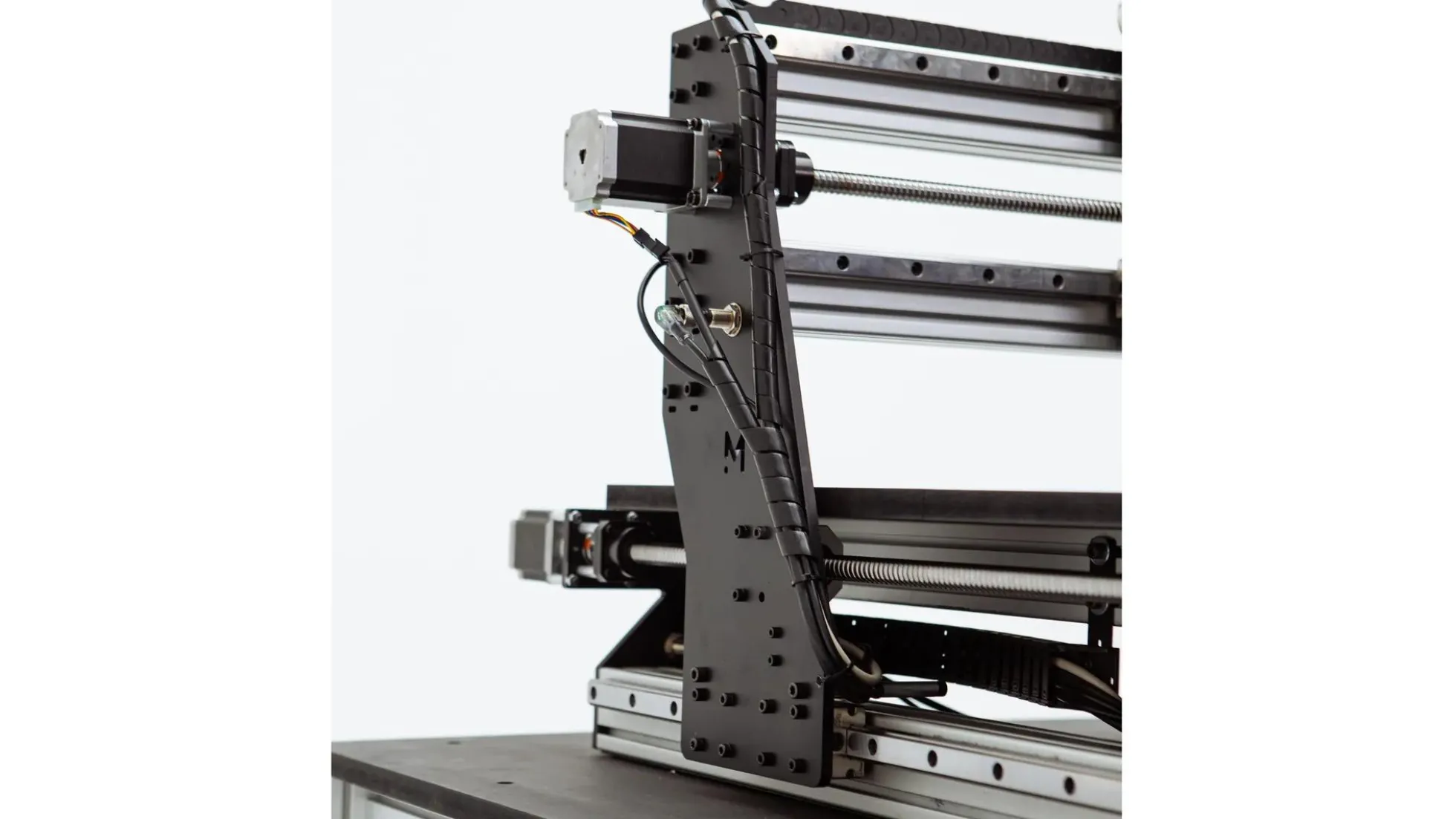

MECHANIK

• Stahlplatten (8 mm)
• Aluminiumprofile (30x60mm & 60x60mm)

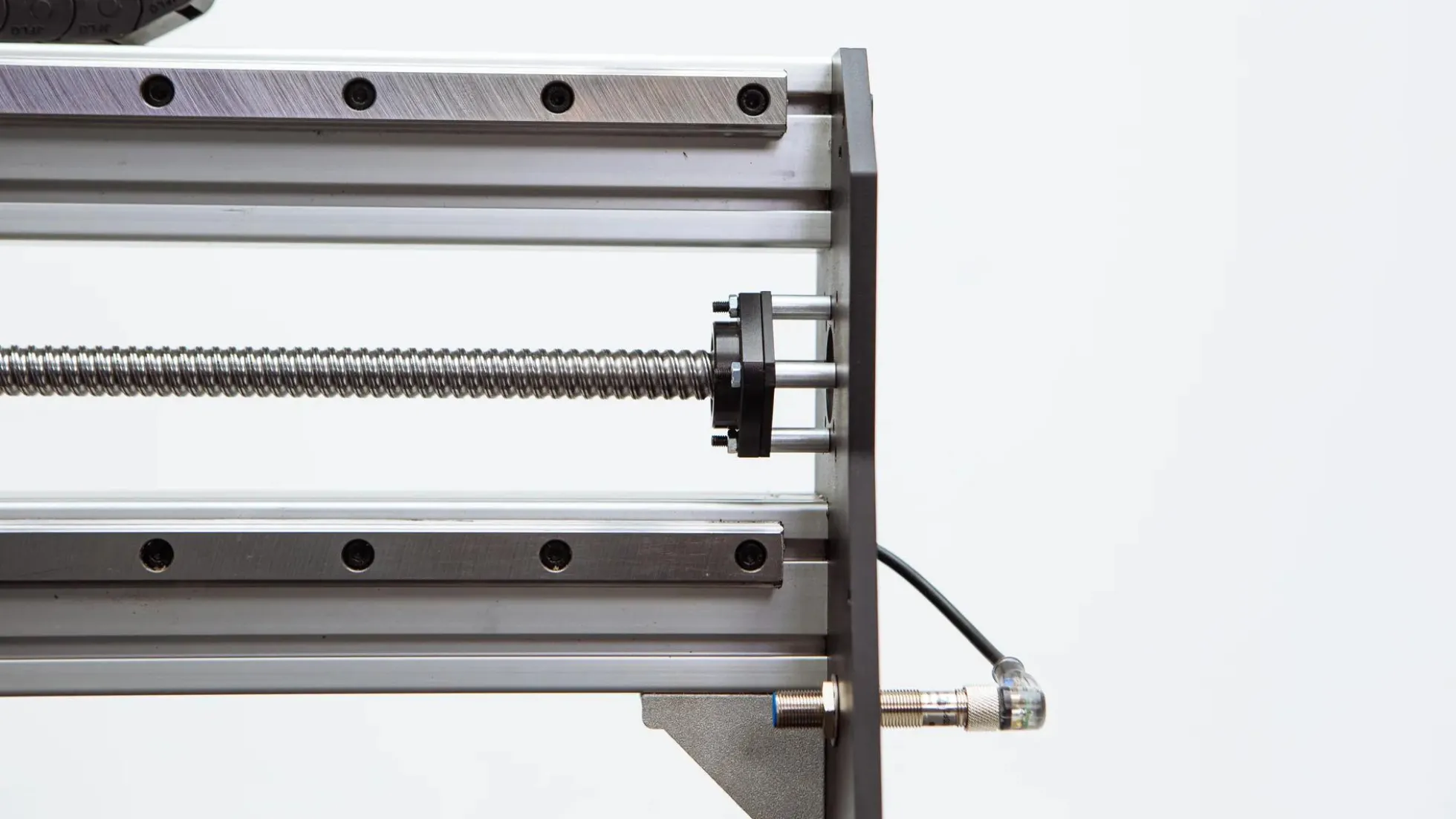

• Lineares Führungssystem
  Doppelprismenschiene HGR20

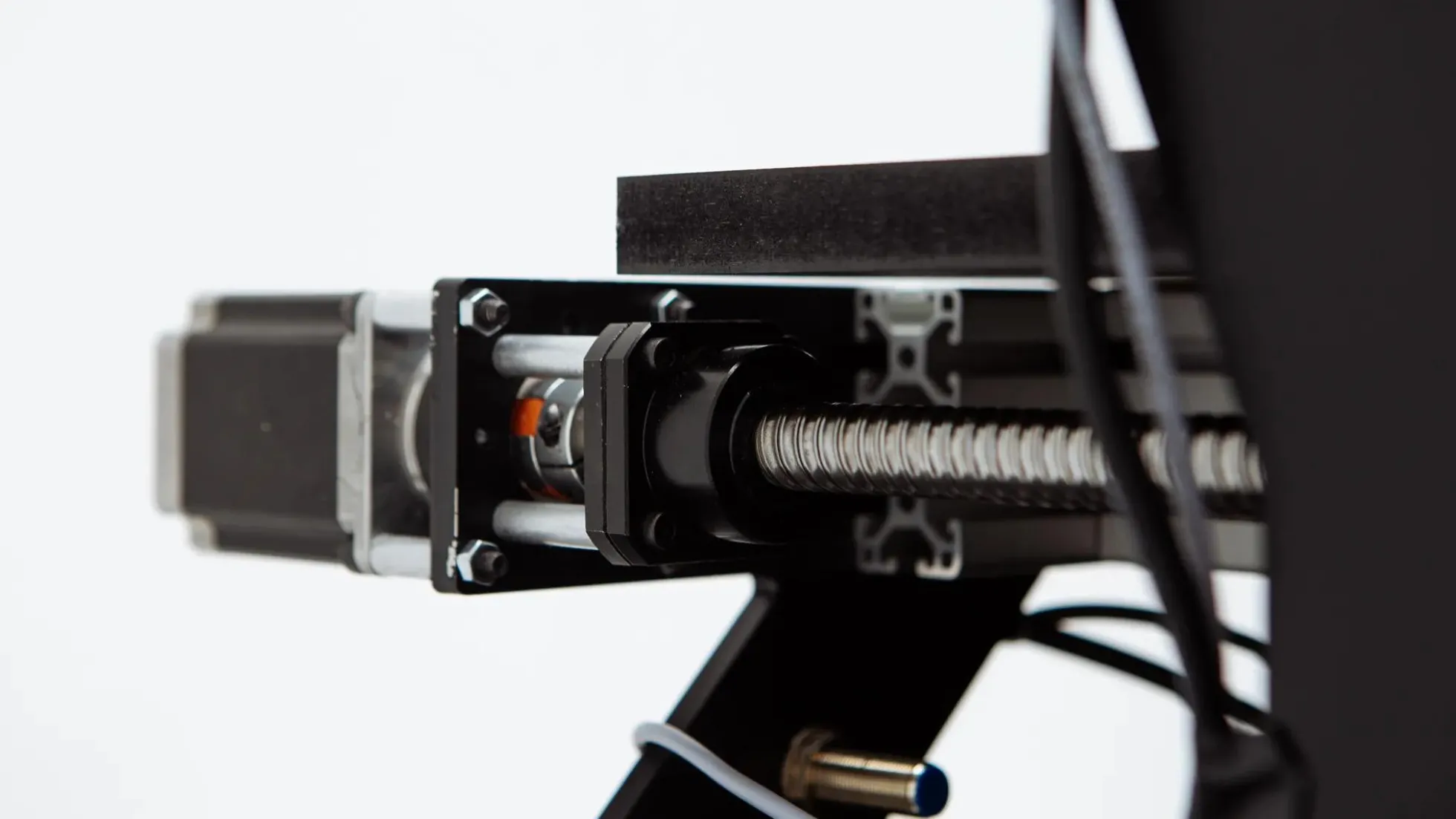

• Kugelumlaufspindeln 16 mm ±50 µm / 300 mm (C7)
• Zwei Kugelumlaufspindeln 16 mm ±50 µm / 300 mm (C7)

ELEKTRONIK

• Motoren
  Nema23, 5 A, 2.2 Nm (4x)
• 32-Bit-DSP
• 48 VDC 6,0 A
• Mikroschrittbetrieb 1/32
• Leerlaufstromregelung
• Geschwindigkeitsglättungskoeffizient (Beschleunigung/Verzögerung)
• Eingebetteter Computer
  Raspberry Pi 4 – 2 GB RAM
• 3 USB ports
• 1 Ethernet port
• 1 HDMI port

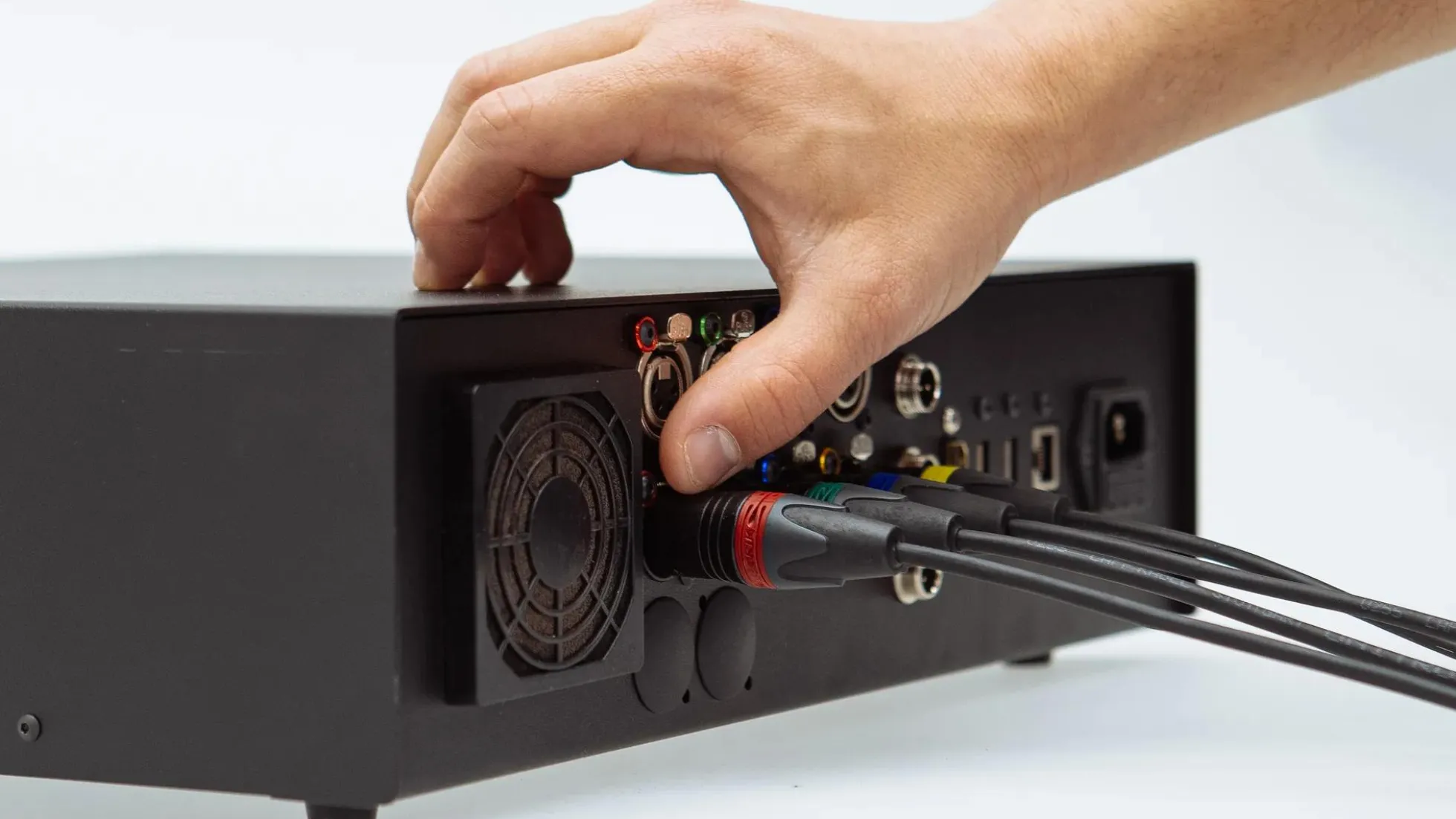

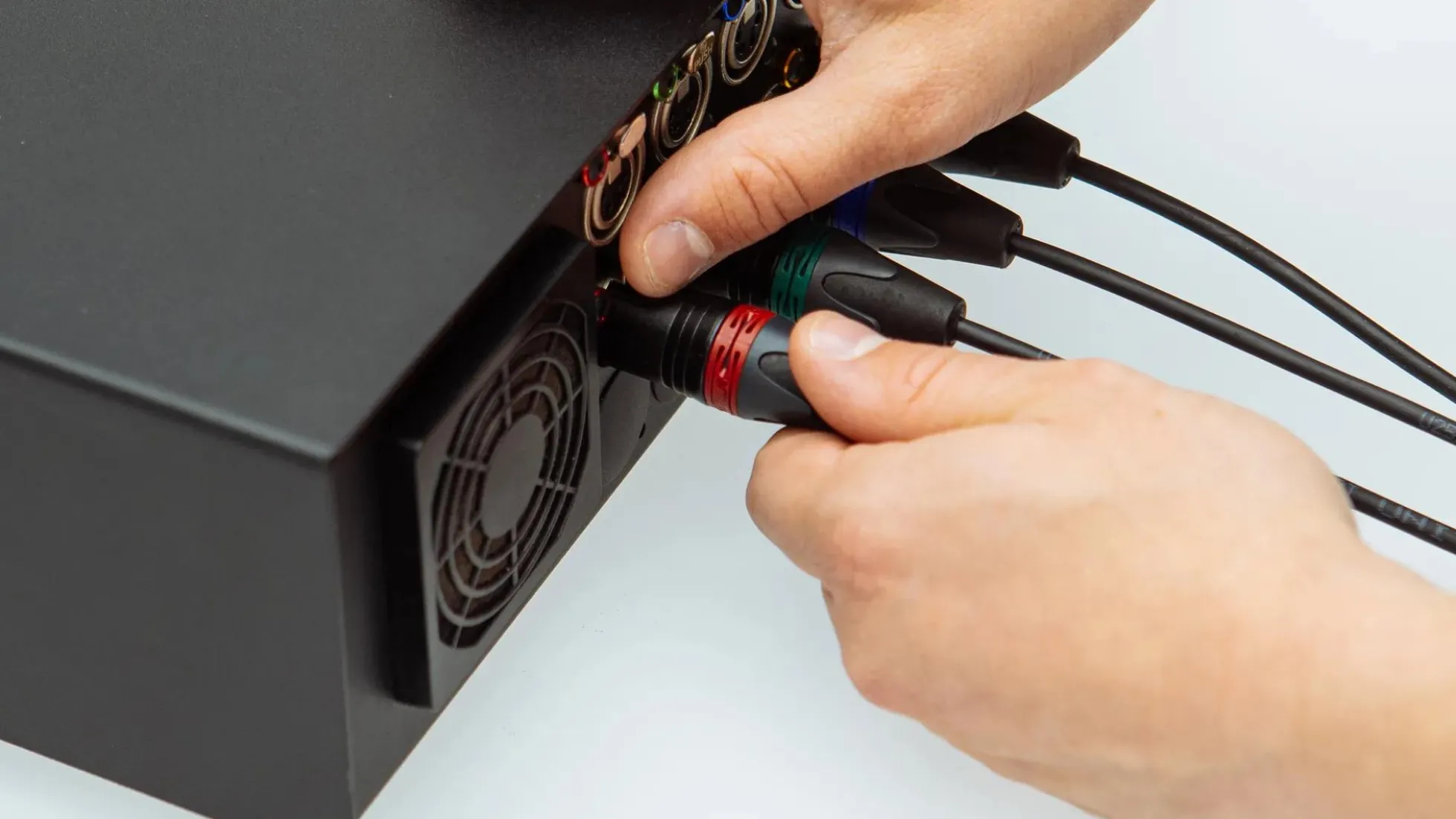

• Neutrik XLR (Motoren und Sensoren)
• GX12 (inputs/outputs)
• 7″ TFT IPS kapazitiver Touchscreen

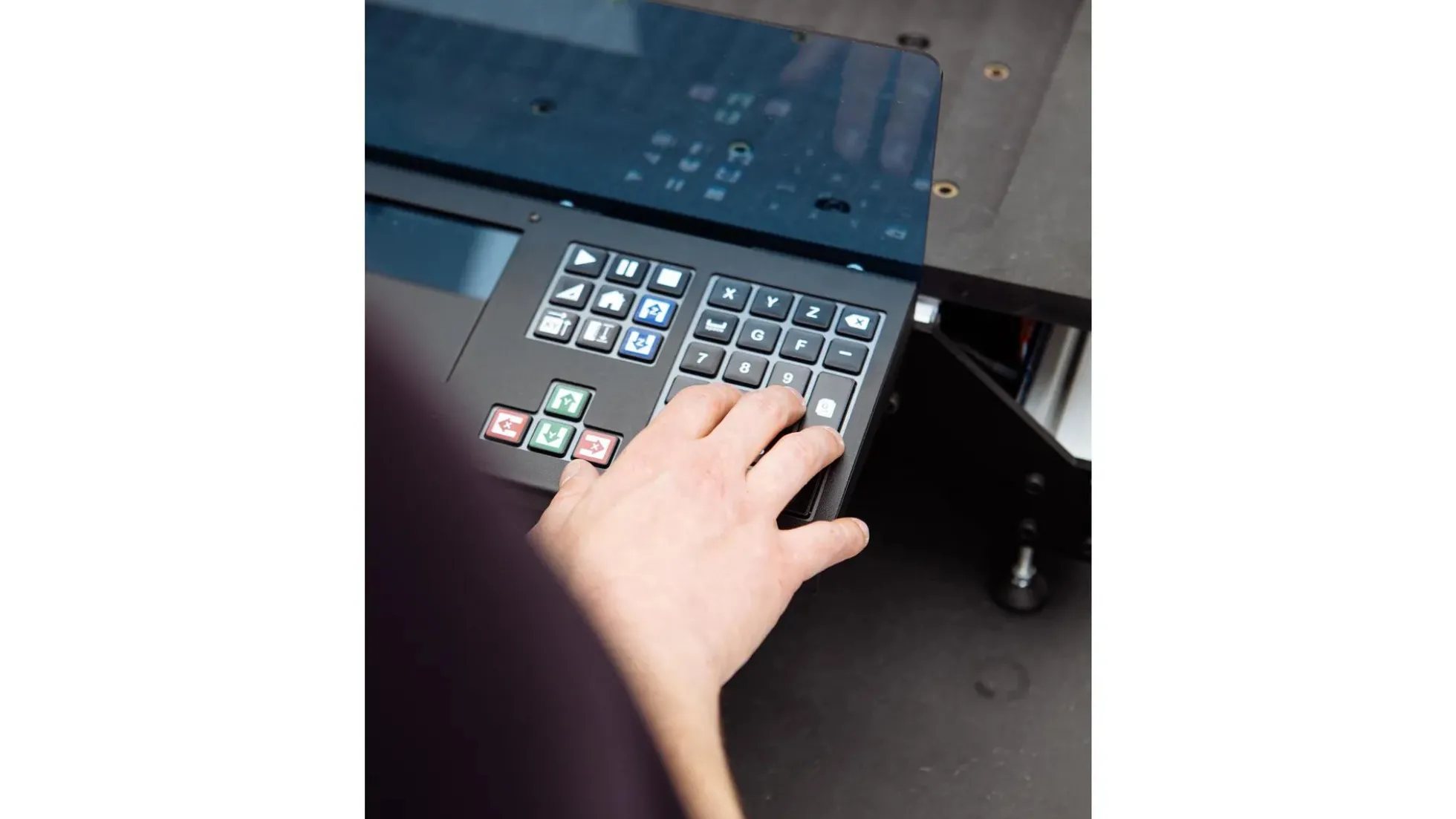

• Benutzerdefinierte Bluetooth-Tastatur
• WiFi (2.4 GHz und 5.0 GHz IEEE 802.11ac )
• Bluetooth (5.0)
• Gigabit Ethernet
• Limits Sensoren
  Induktive Sensoren (6x)
• Werkzeuglängensensor
  Tastplatte mit Krokodilklemme
• Controller
  PlanetCNC Mk3/4

KONTROLLSOFTWARE

• Eingebetteter G-Code-Generator/Editor
• Werkzeugweg-Visualisierung
• Importieren von Werkzeugwegen aus 2D-Dateien (dxf, png,…)
• Erweiterte Bewegungsinterpolation
• Simulationsmodus
• Manueller Dateneingabemodus (MDI)
• Automatische Referenzfahrt und quadratisches Portal
• Automatische Werkzeuglängenmessung und Antastung
• Vorschub- und Geschwindigkeitsüberbrückung
• Anpassbare Ansicht, Skripte und M-Codes
• Kompatibel mit jeder auf dem Markt erhältlichen CAM-Software (Empfehlung
  Vectric VCarve PRO; Fusion360)

SICHERHEIT

• Die DI-Spindeln werden automatisch gestoppt, wenn eine Not-Aus-Taste gedrückt wird oder ein Fräsprogramm beendet ist.
• Dadurch wird die Zeit, in der sich ein scharfer Schaftfräser dreht, auf ein Minimum beschränkt.
• DI-Spindeln sind optionale Produkte.
• Die Einhausung bietet eine sichere Umgebung um die CNC, in die nichts eindringen kann, während die CNC läuft.
• Die Türen werden überwacht und ihr Öffnen führt automatisch zu einem Notstopp der Maschine und der DI-Spindel.
• Das Gehäuse ist ein optionales Produkt.

• Benötigte Aufbau Zeit (geschätzt)
  16 Std.
