Milescraft BenchLock

BENCHLOCK VON MILESCRAFT

Befestigung & Anschlag für Werkbank-Zwingen.

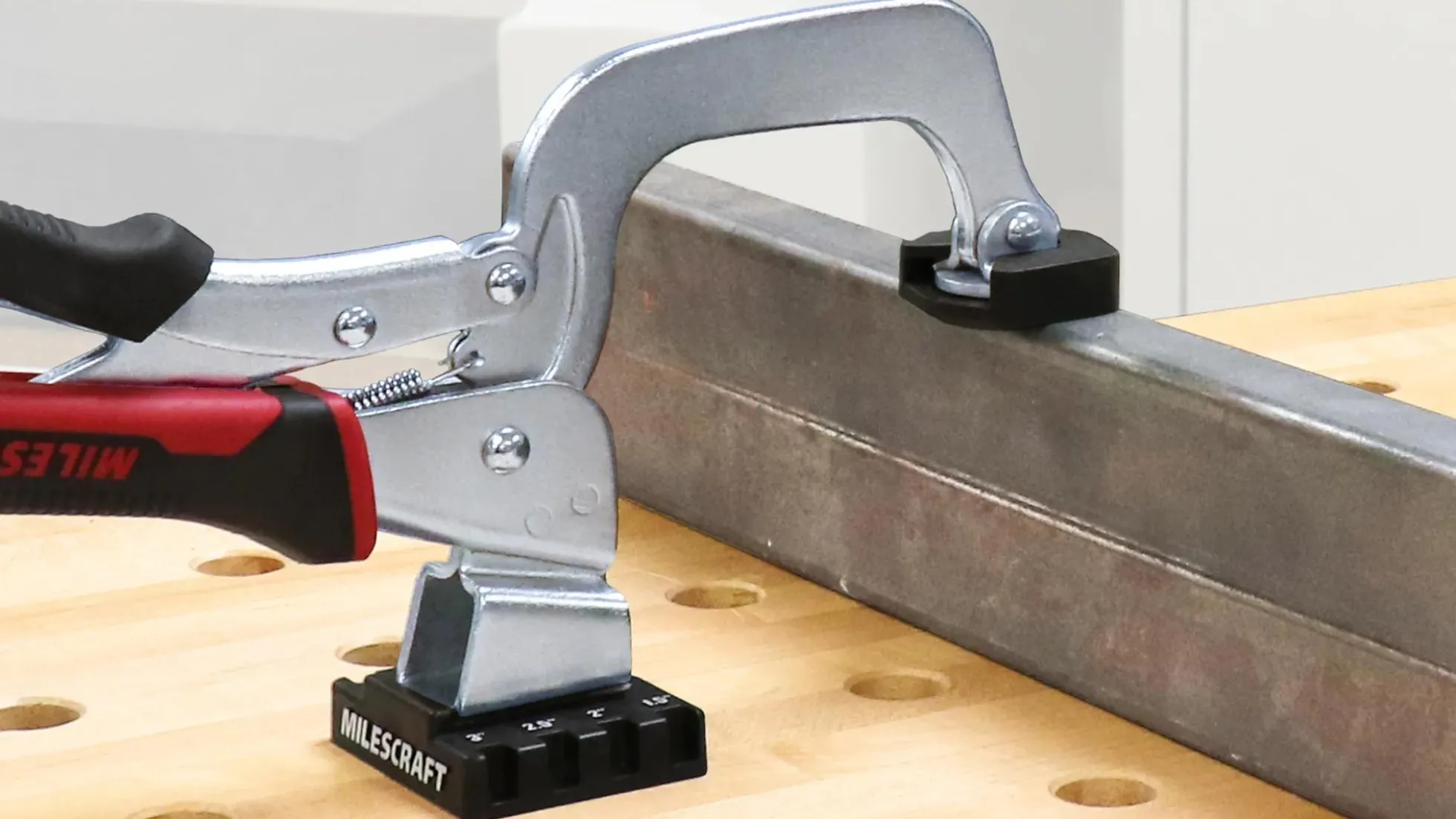

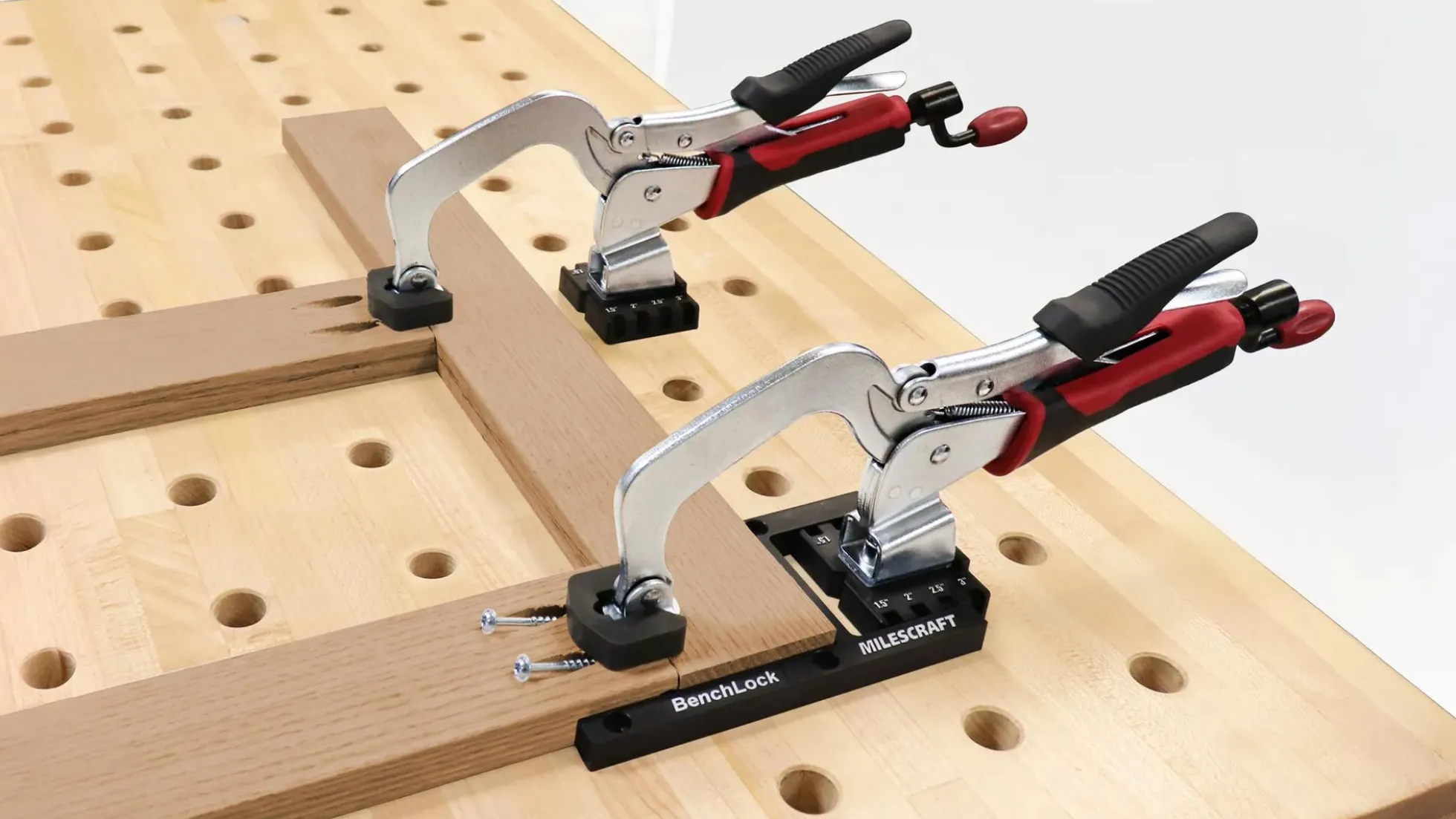

„BenchLock“ macht es einfach, die Spannkraft dort zu haben, wo Sie sie am meisten benötigen. Erstellen Sie mit werkzeugloser Installation eine vielseitige Spannstation auf Ihrer Werkbank. Befestigen Sie Ihre BenchClamp einfach an der Klemmbasis, führen Sie die Stange durch das gewünschte Loch und ziehen Sie den Verriegelungsknopf fest und schon können Sie loslegen.

Zusammenbau des „BenchLock“:

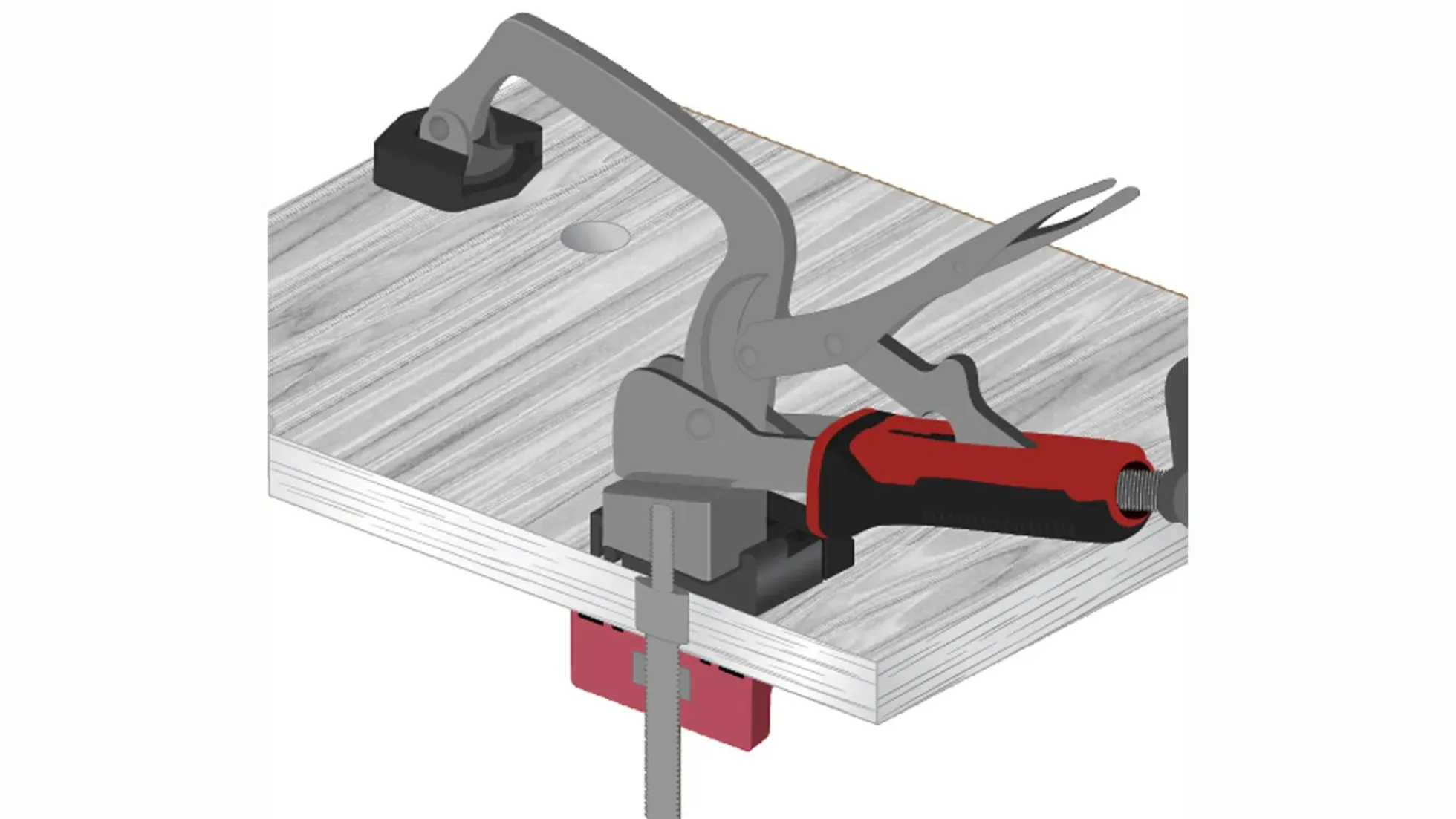

• Entfernen Sie zuerst die Schraube, die in Ihrer Werkbank-Zwinge eingedreht ist. Führen Sie das kürzere Ende der Gewindestange von unten durch die Öffnung der Grundplatte und drehen Sie das kürzere Gewinde in die Werkbank-Zwinge ein. Grundplatte und Gewindestange sind jetzt fest miteinander verbunden.

• Setzen Sie jetzt die Gewindestange in das Loch und schrauben Sie den Drehgriff mit der Hand von unten fest auf das herausragende Gewinde.

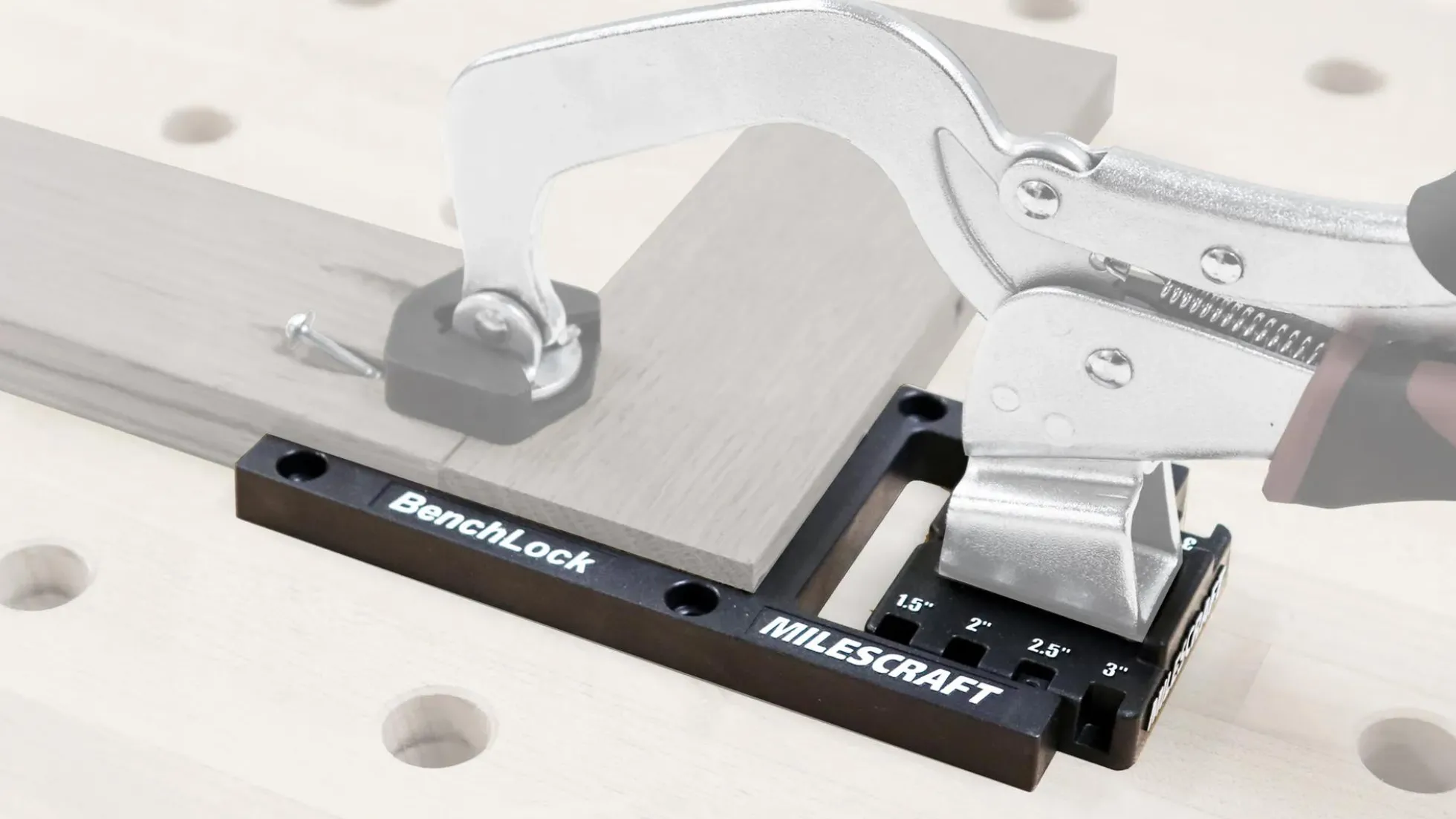

Hinweis: Zum Entfernen des „BenchLock“ verfahren Sie in umgekehrter Reihenfolge. Die V-Nut in der Grundplatte muss zum verspannenden Werkstück zeigen. Die Grundplatte mitsamt der Zwinge lässt sich um 360° drehen.

Technische Daten

• Für Spannweiten
  38 mm, 50 mm, 63 mm und 76 mm
• Für Lochdurchmesser
  19,05 mm, 19 mm oder 20 mm
• Kompatibel mit der Milescraft FaceClamp 76 mm
• Max. Werkbankstärke
  50 mm
