Multifrässchablone

Multifunktionsschablone für Oberfräsen

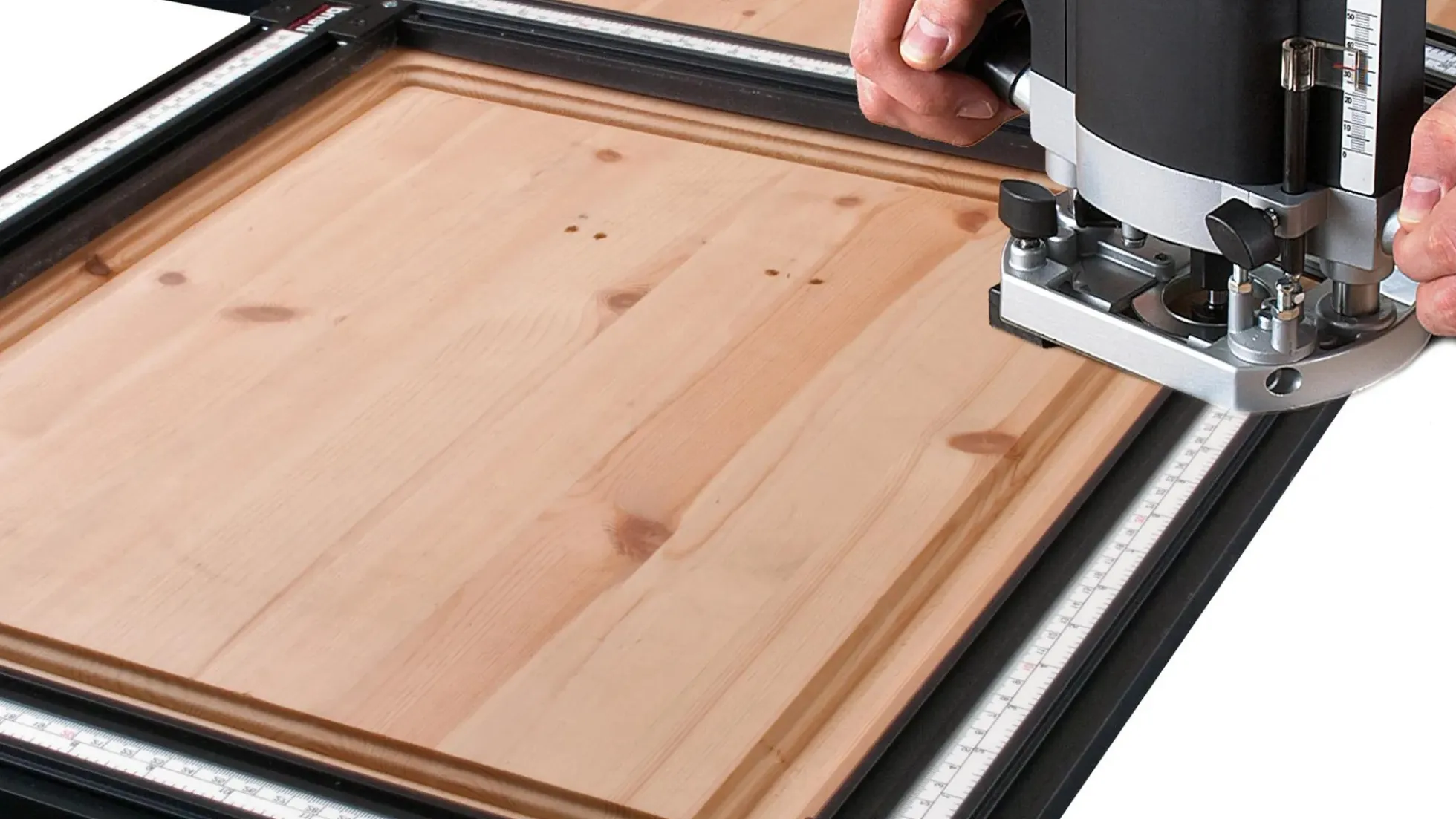

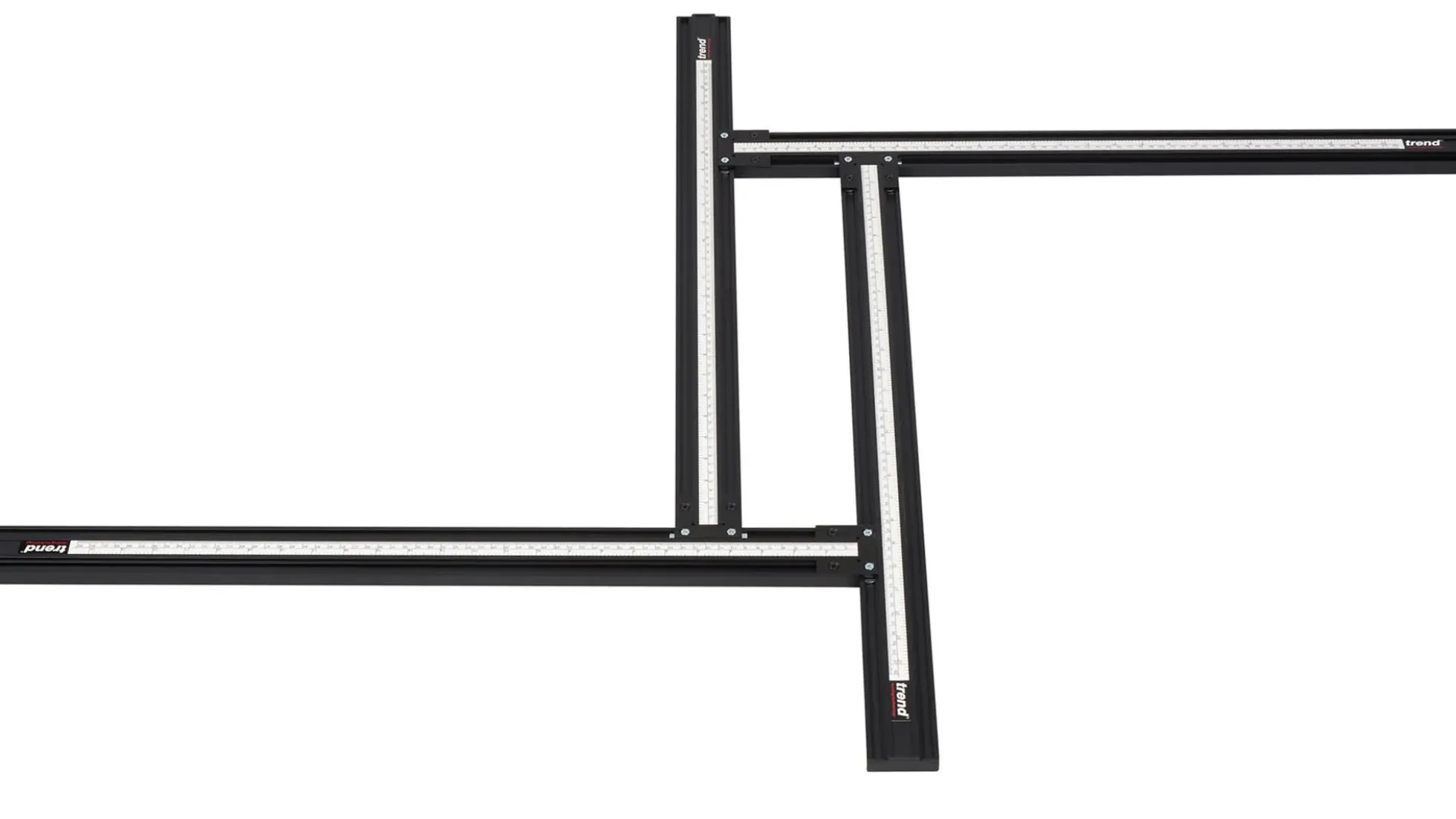

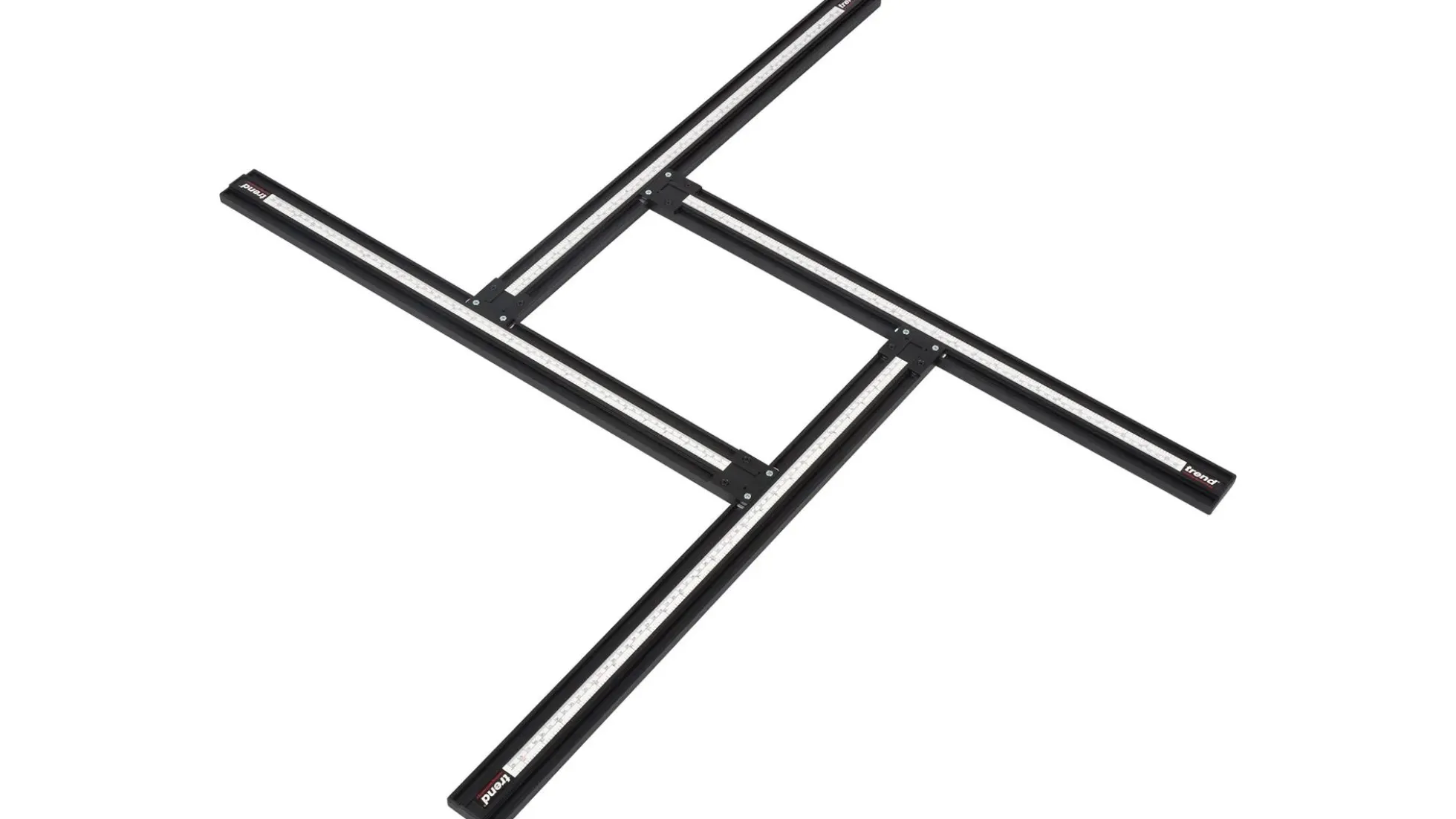

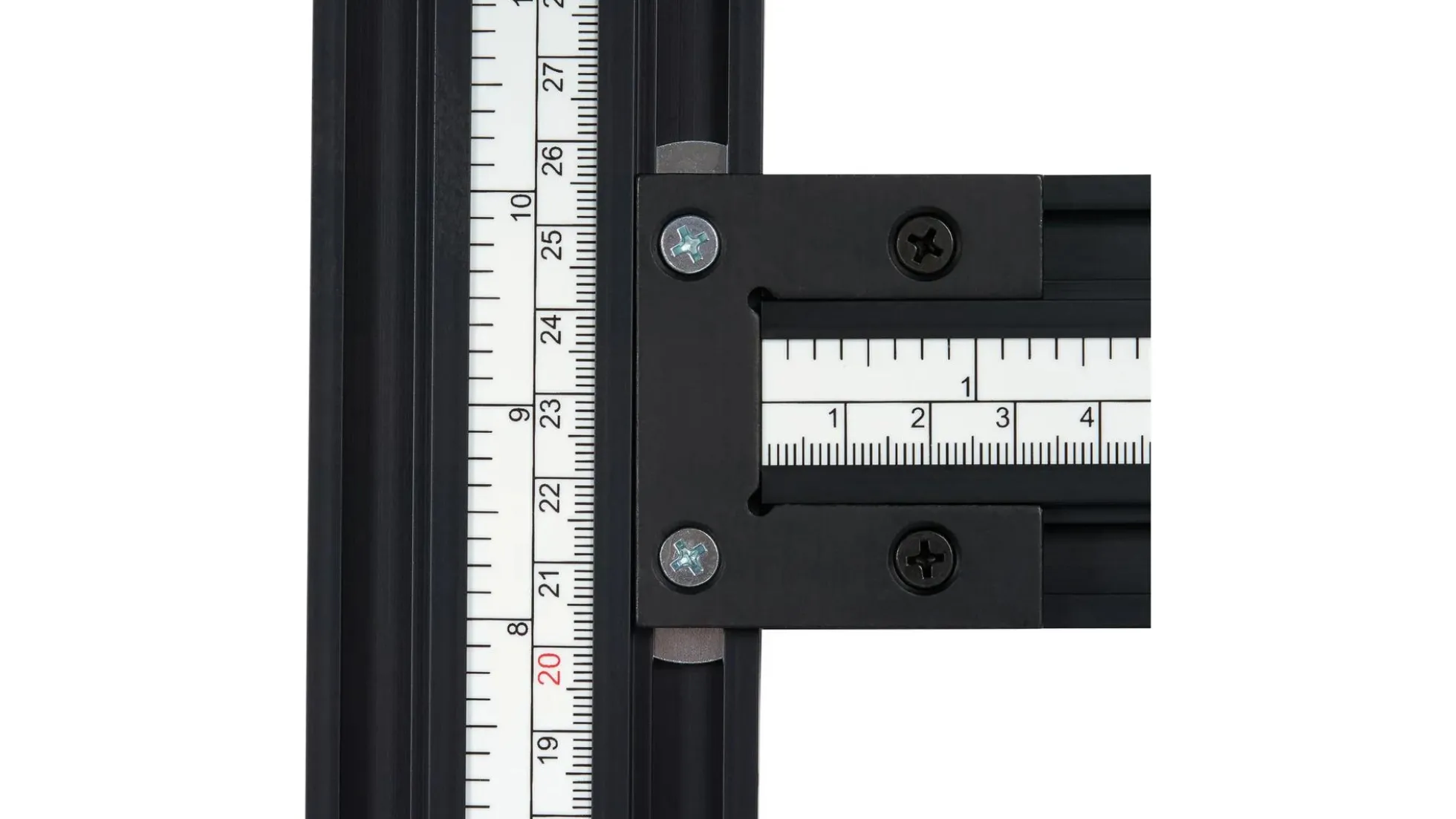

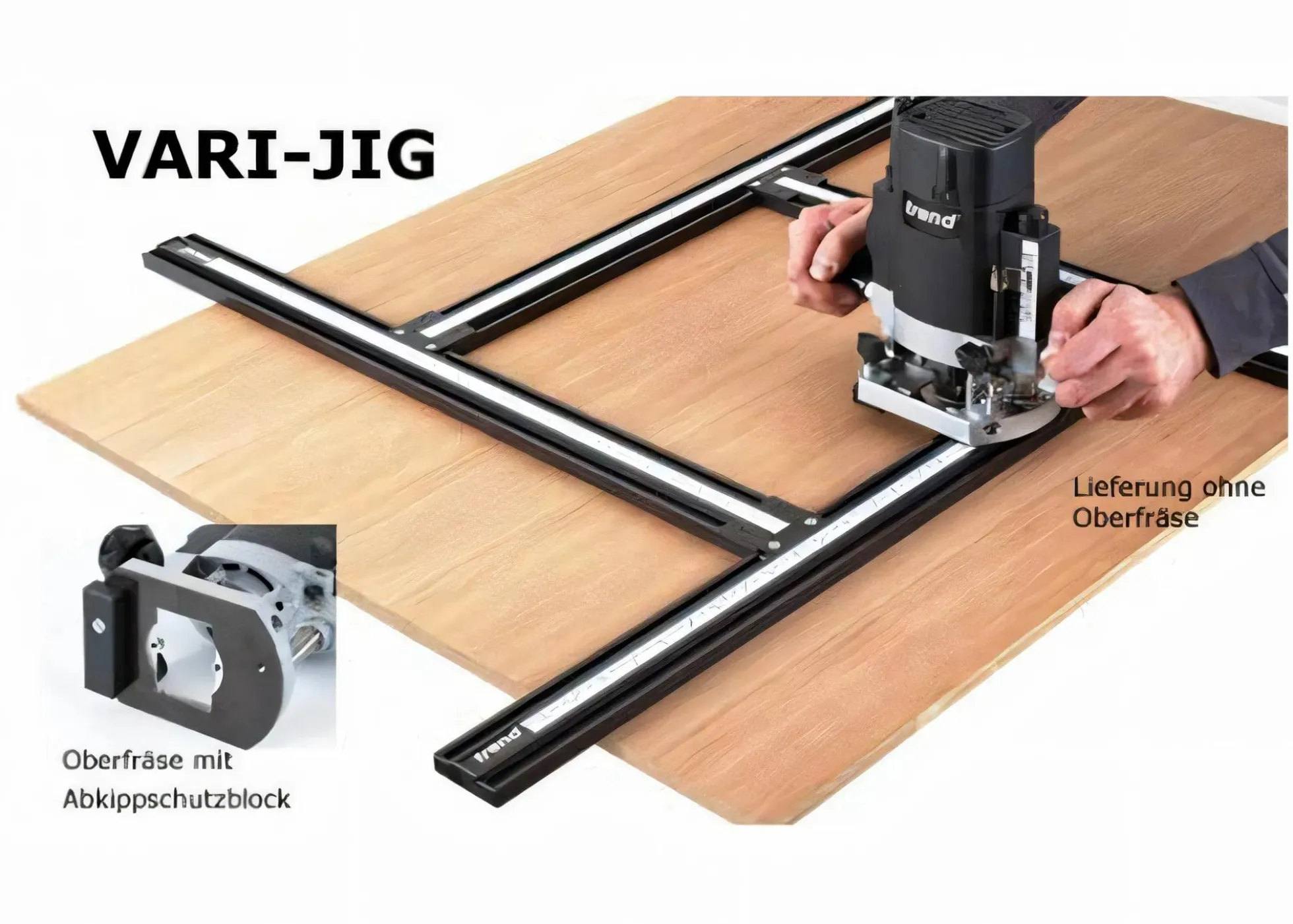

Die gegeneinander beliebig verschiebbaren Profile ergeben einen Fräsrahmen, den man wie eine Frässchablone einsetzt. Die Profile können frei gegeneinander verschoben werden, so dass Schablonen in beliebiger Größe quadratisch oder rechteckig entstehen. Minimale Größe ca. 20 x 20 mm, max 600 x 600 mm. Jedes daziwschen liegende Mass ist einstellbar. Die Profile sind kunststoffummantelte Stahlprofile, die durch Verbindungselemente fest miteinander verbunden werden. Die Verbindungselemente lassen sich einfach mit 2 Innensechskantschrauben feststellen und wieder lösen.

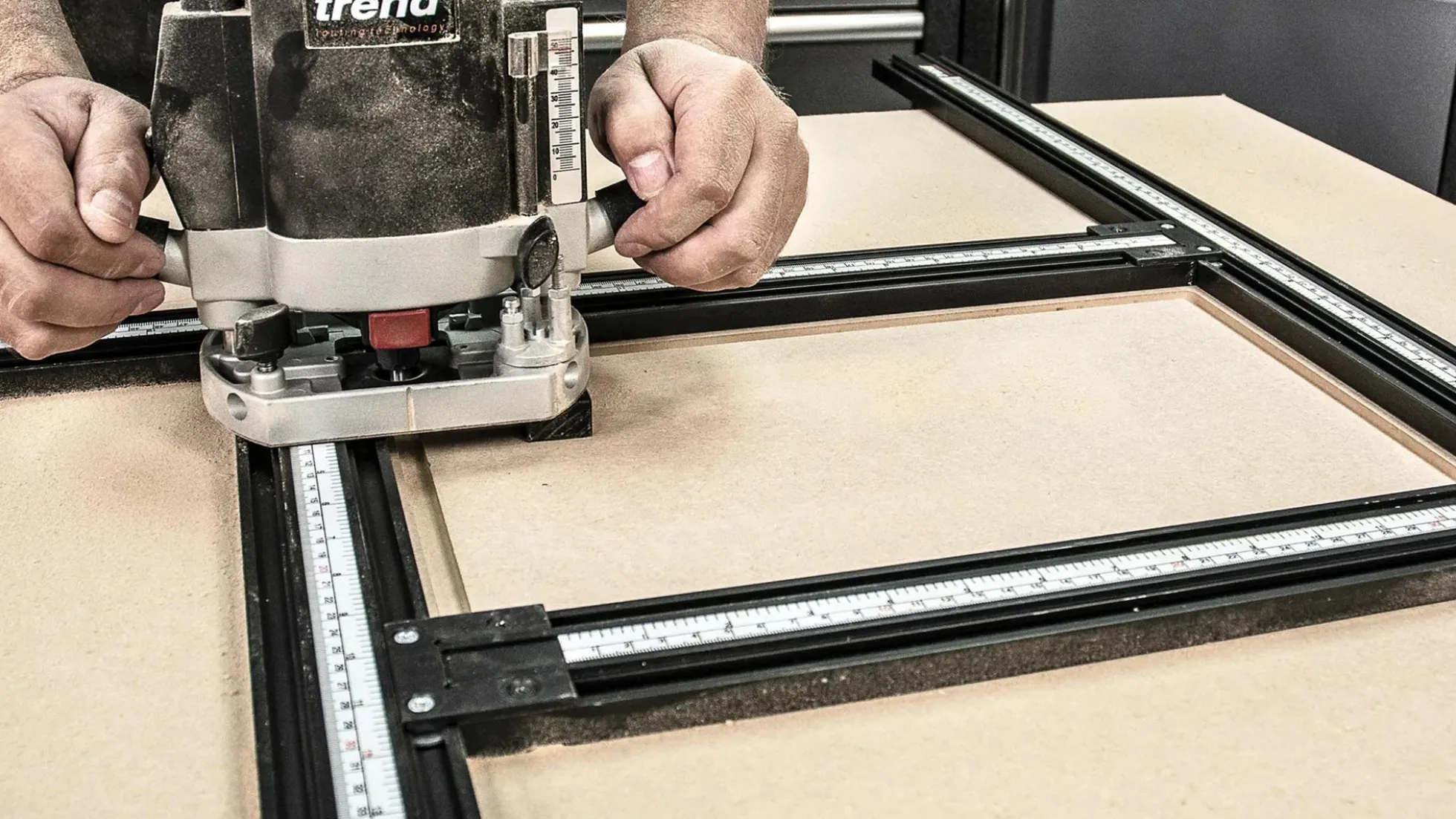

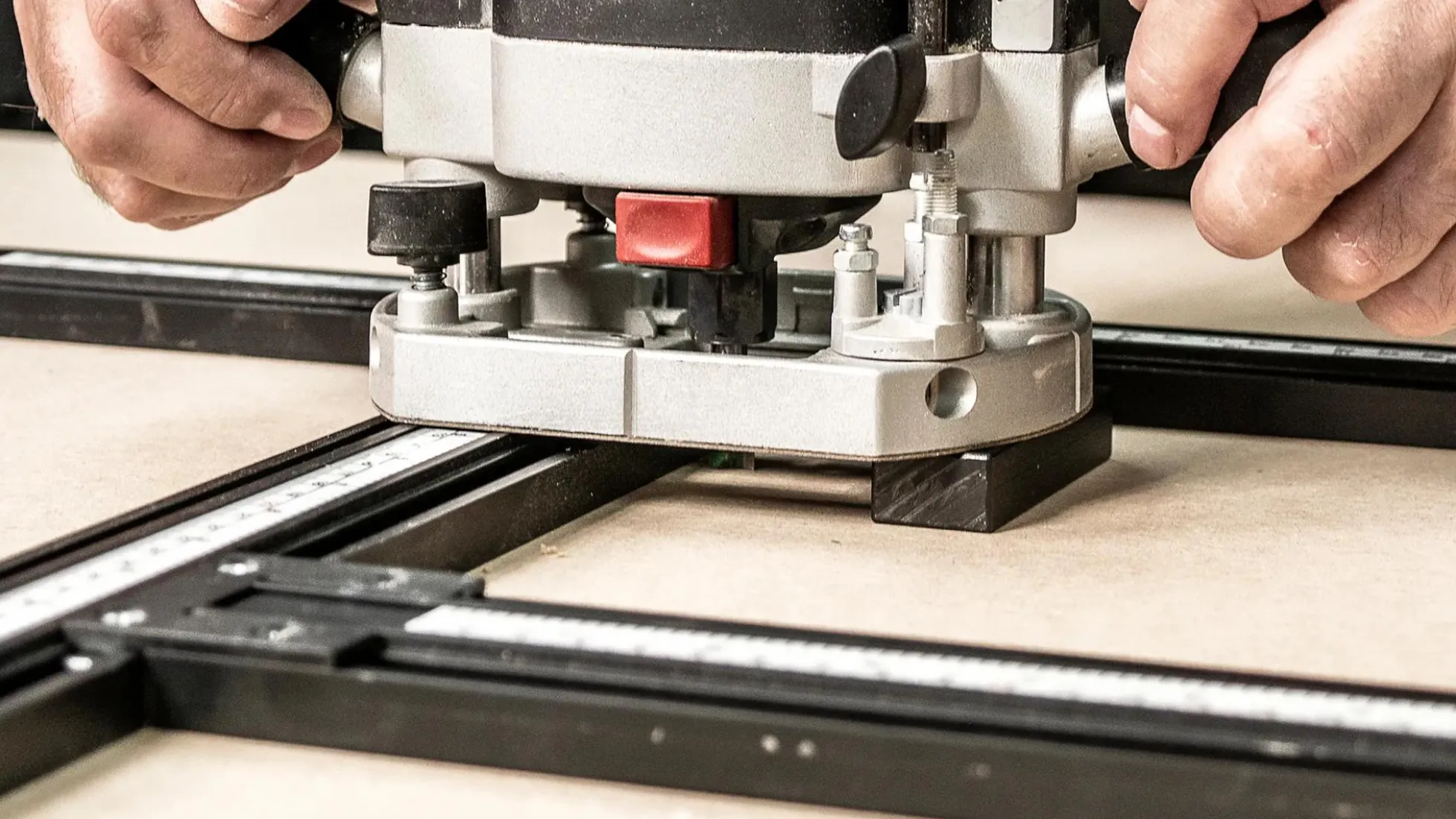

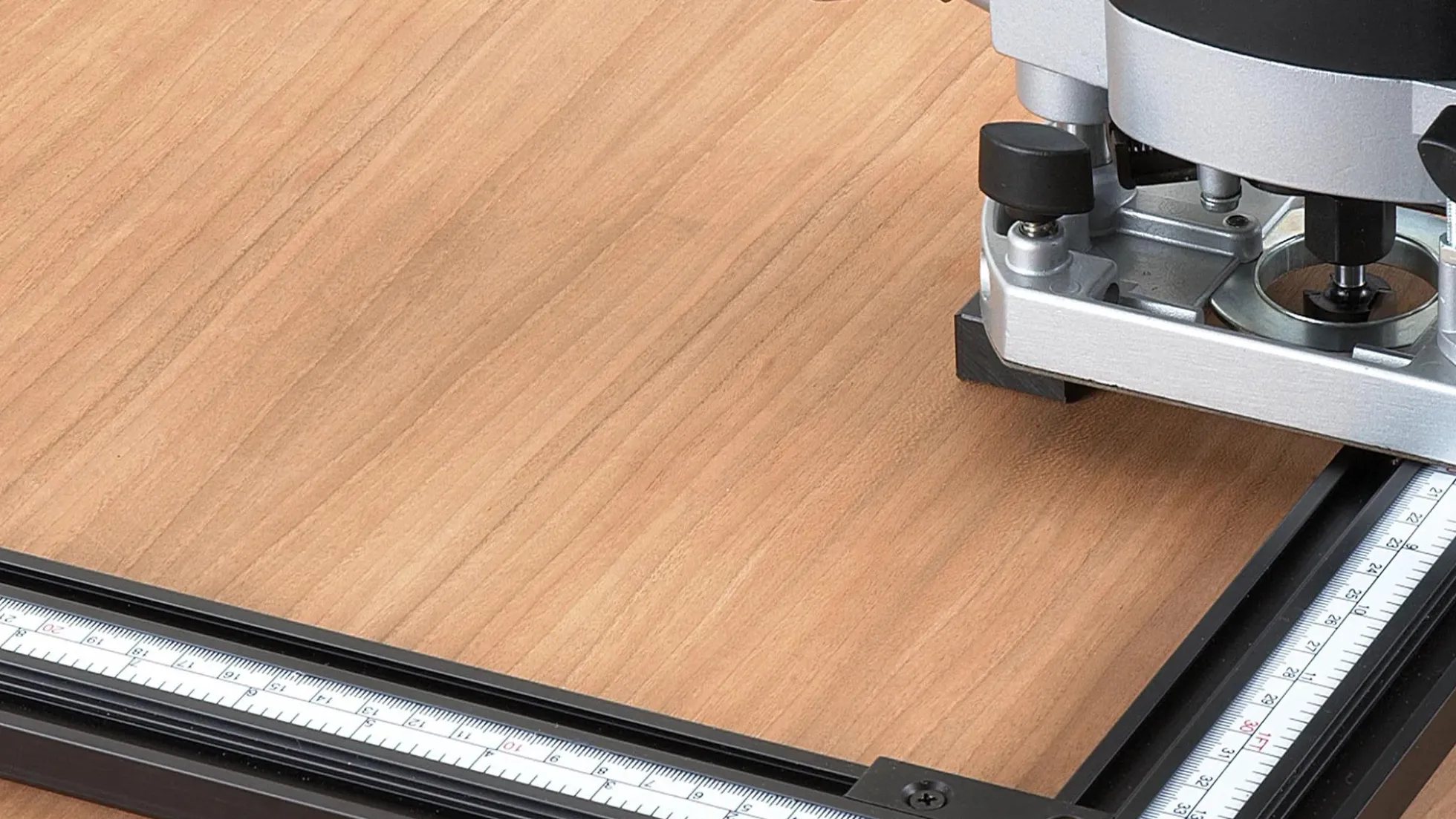

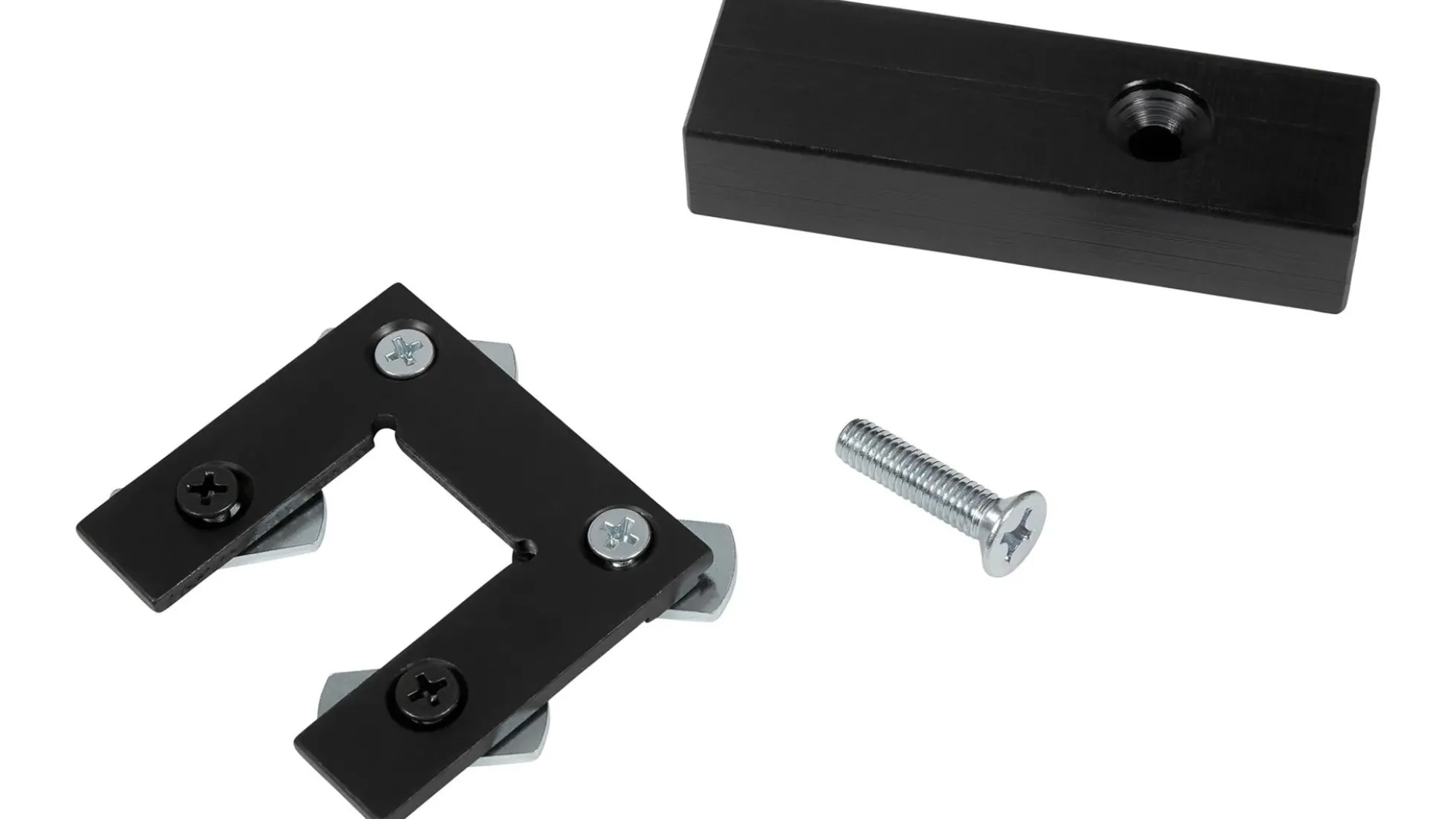

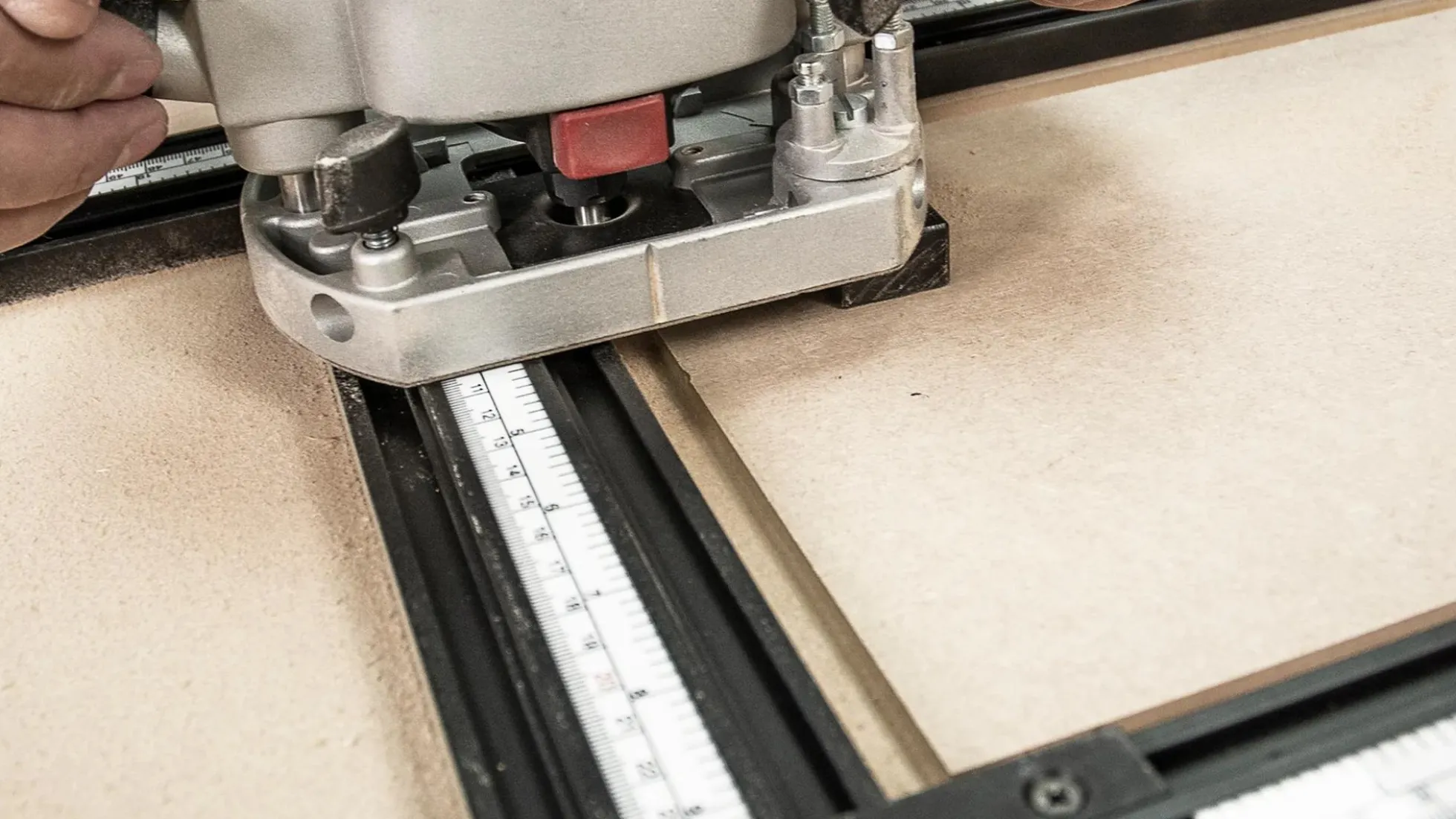

Um ein Abkippen der Oberfräse zu vermeiden wird ein Unterstützungsblock unter die Oberfräse geschraubt, der den Niveauausgelich zwischen Fräsrahmen und der Werkstückoberfläche darstellt. Die Oberfräse wird mit einer Kopierhülse bestückt, die als Anschlag am Fräsrahmen dient.Bei Bedarf kann das Fräsrahmensystem VARIJIG auch mit mit 125 cm langen Schienen verlängert werden. Bestellen Sie hierzu 2 x die Führungsschienen Typ VJS-G-100 (1 Paar).Sehr vielseitiges Schablonensystem.

Lieferung erfolgt ohne Oberfräse und ohne Spannklemmen.
