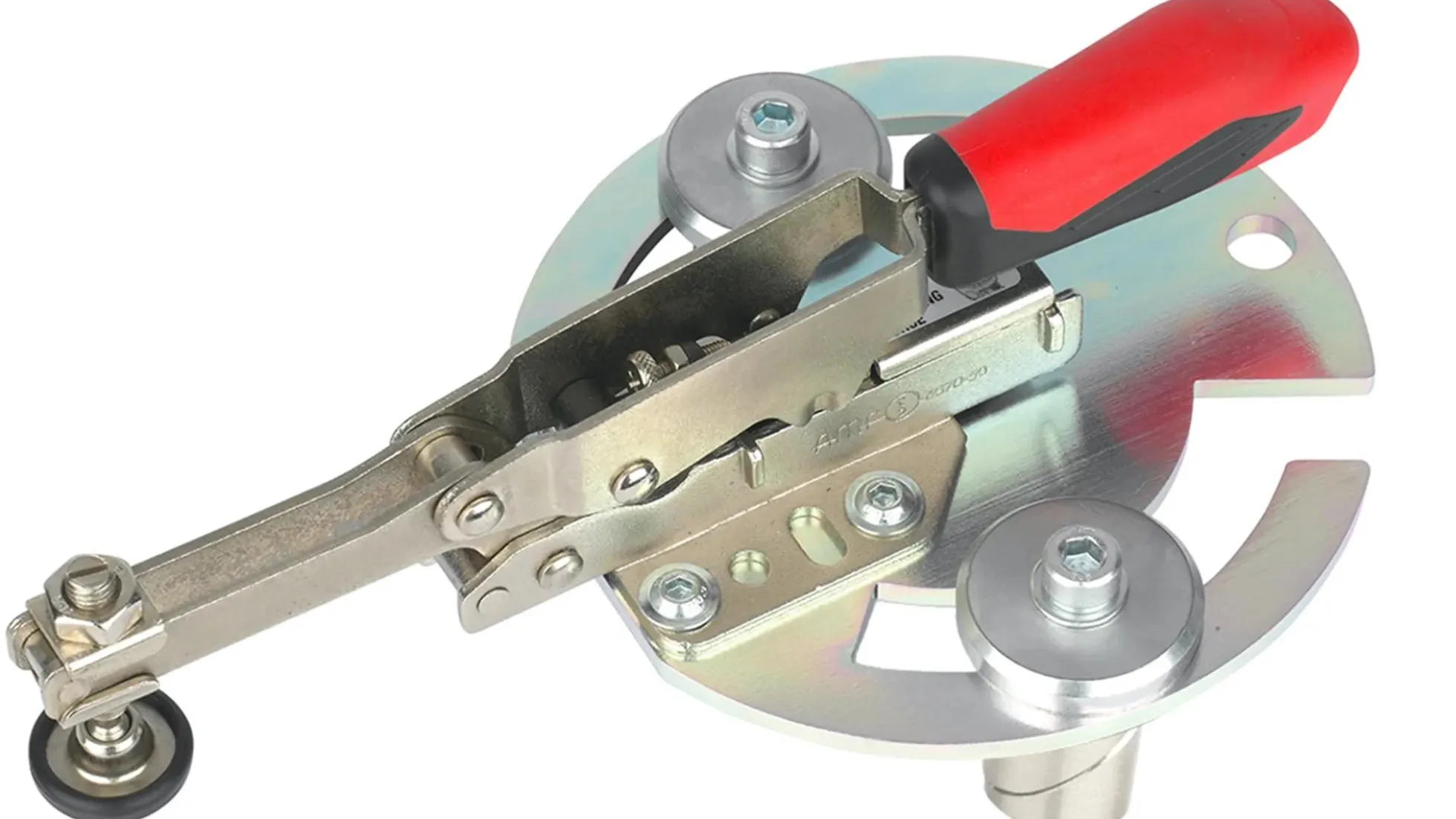

Set Senkrechtspanner für Lochrasterplatte Ø 20 mm

Set Senkrechtspanner für Lochrasterplatte Ø 20 mm

Schnellspannsystem zum senkrechten Spannen von Werkstücken

Der Senkrechtspanner wird mit den beiden Klemmbolzen in den 20 mm Löchern von Multifunktions- und Lochrastertischen mit einer Holzdicke von min. 16 mm (Metall 4 mm) bequem von oben mit einem Innensechskant Schlüssel SW 6 verspannt. Durch die Nuten der runden Adapterplatte lässt sich der Schnellspanner nun äußerst flexibel positionieren. Die Andrückschraube mit Gelenkteller lässt sich über das Gewinde verstellen. Materialdicken von 35 mm gleicht der Waagrechtspanner jedoch automatisch aus.

Technische Daten

• Länge
  244 mm
• Max. Höhenausgleich
  40 mm
• Durchmesser runde Adapterplatte
  140 mm
• Automatischer Hubausgleich
  35 mm
• Spannsystem
  Lochraster Ø 20 mm
