Frässchablone zum Selbstbau eines Zinkenfräsgeräts

Die Template-Master Zinkenfrässchablone für Schwalbenschwanz- und Fingerzinken

Einfaches, aber cleveres System für alle Heim- und Handwerker, die auf hohe Präzision Wert legen, sich aber kein Zinkenfräsgerät kaufen möchten. Seit vielen Jahren längst bewährt.

Und hier eine kurze Anleitung zum weiteren Verständnis:

Schritt 1: Schablone herstellen

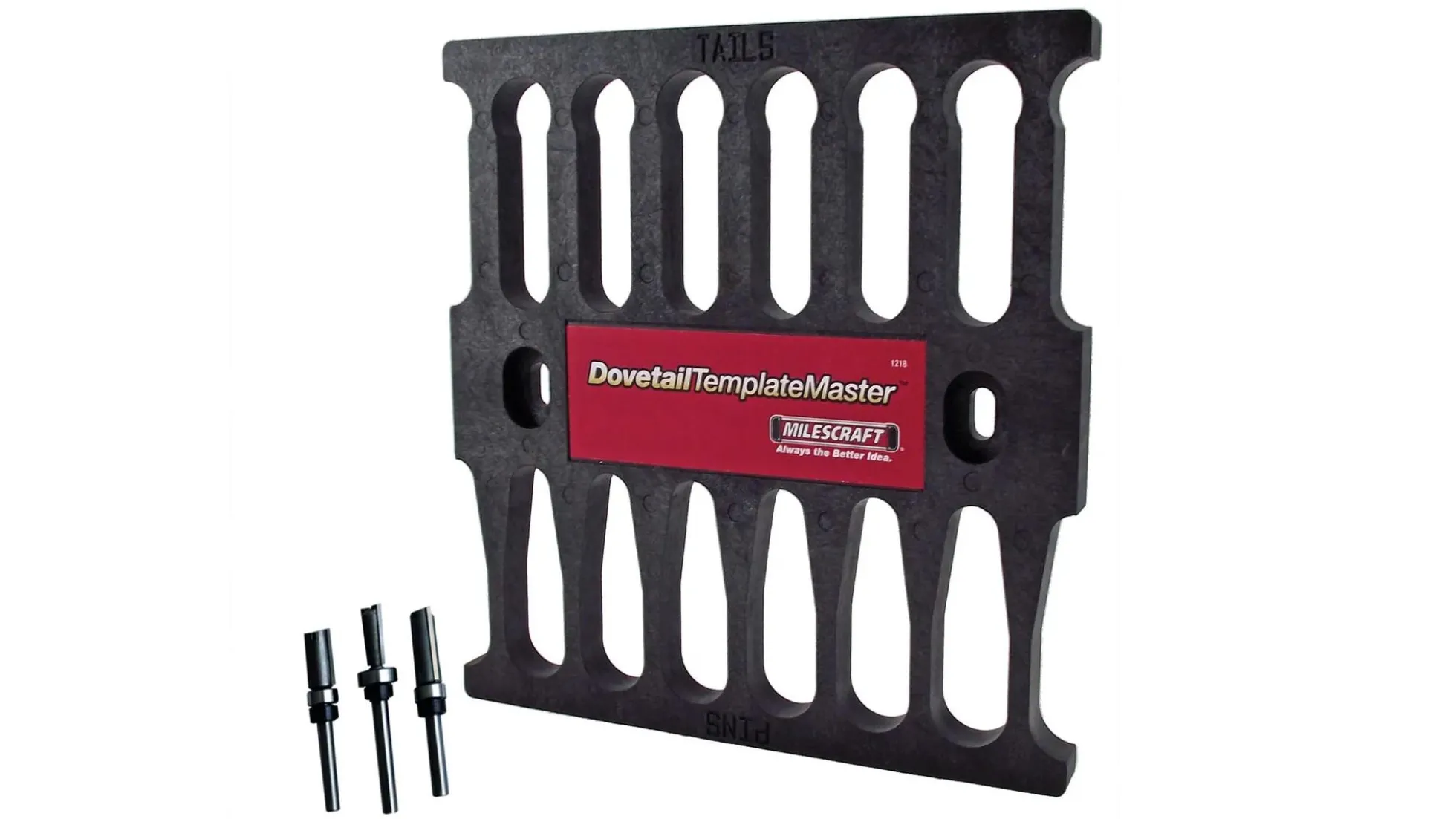

- Führungsfinger (z.B. in Multiplexplatte) mit Hilfe der im Set enthaltenen Schablone fräsen
- Die geraden Aussparungen sind für Schwalbenschwanz, die schrägen Aussparungen für Fingerzinken
- 6 Aussparungen pro Arbeitsgang möglich undbeliebig erweiterbar

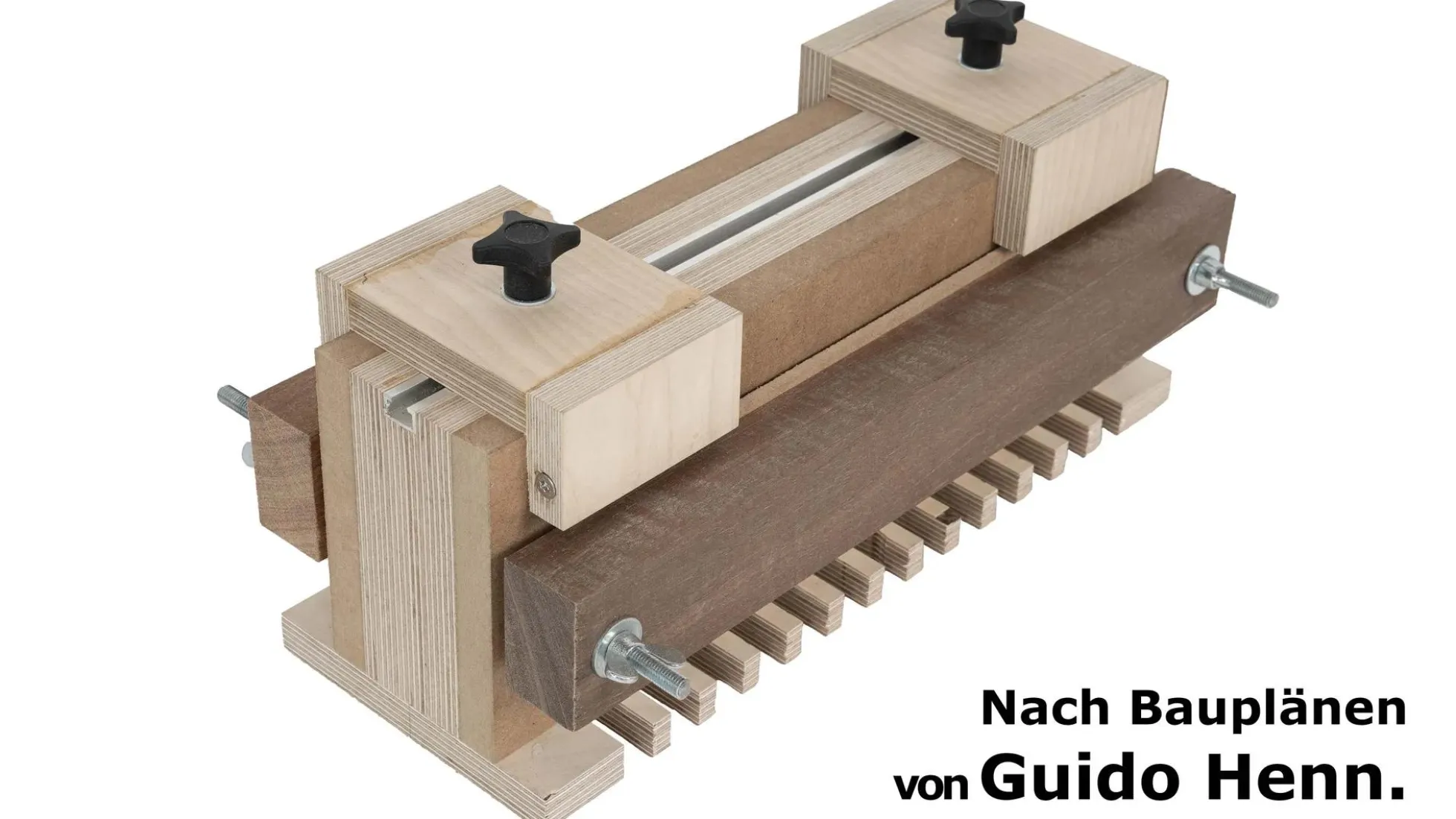

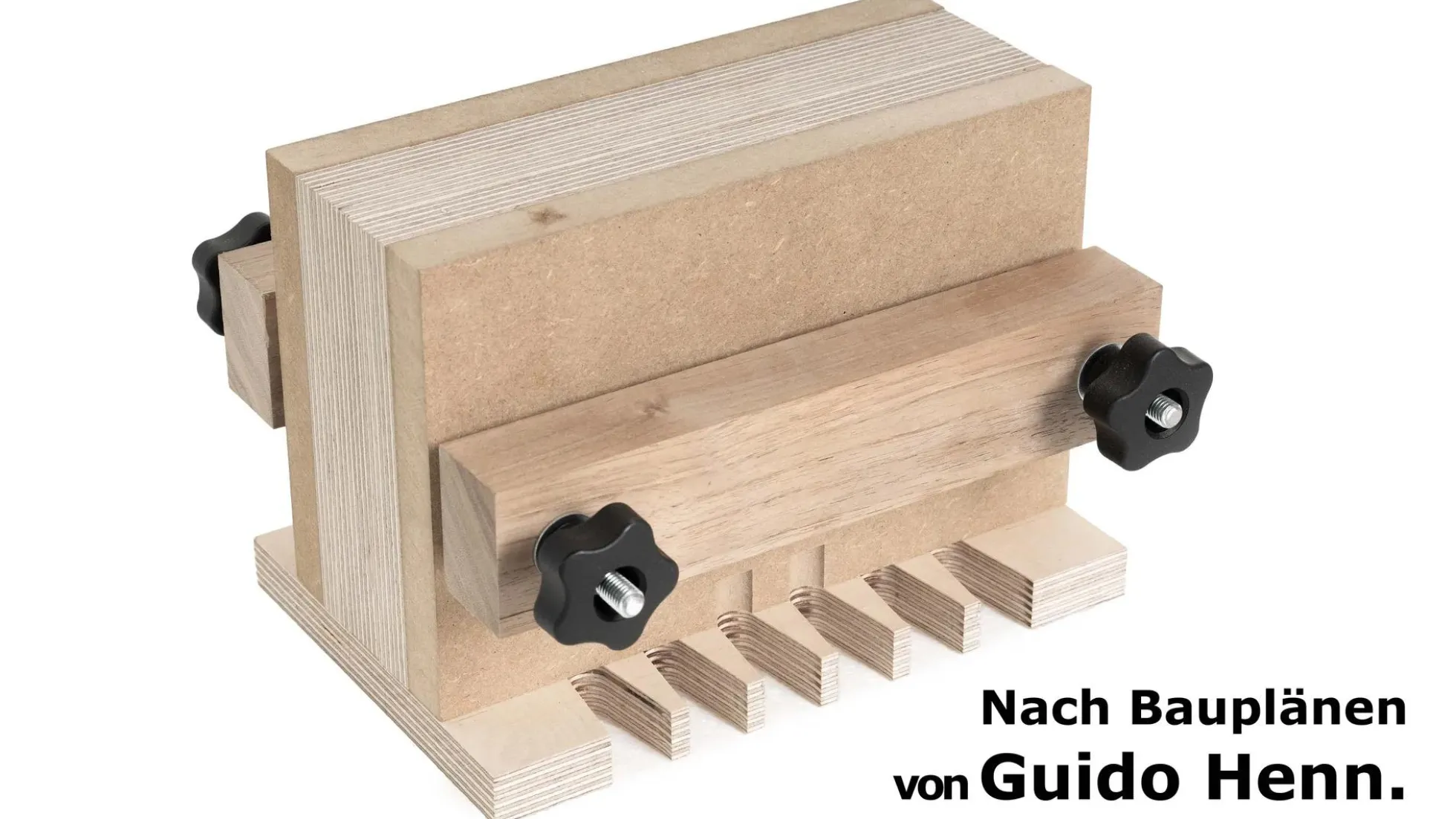

Schritt 2: Werkstückhalterung / Spannblock
- Besteht aus einem 60 mm dickem Spannblock,davor befindet sich je eine 16 mm dicke Ausreißplatte
- Gesamtstärke damit 92 mm
- Spannhölzer aufstecken und fixieren

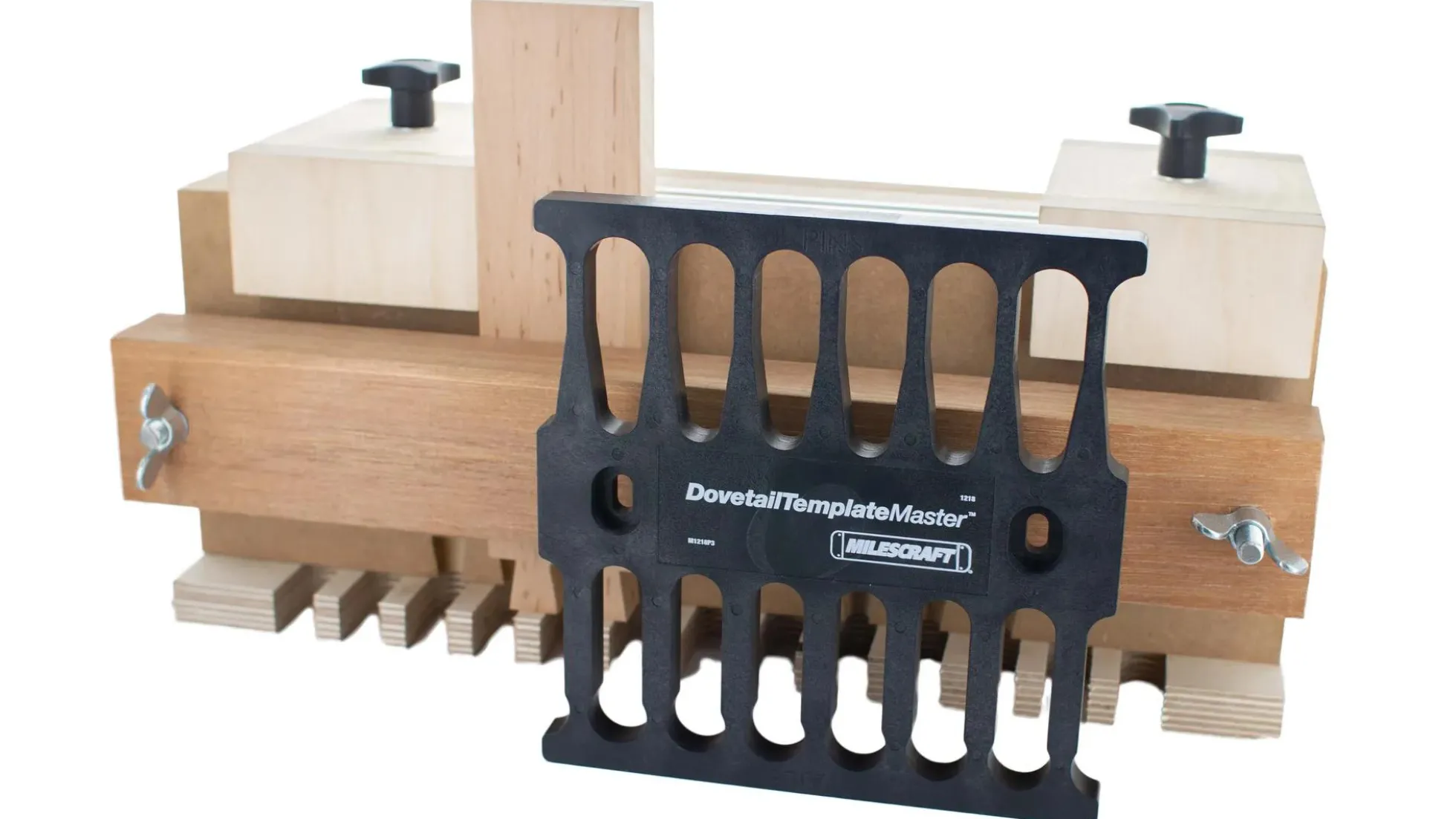

- Zum Schluss die Zinkenschablone mittig auf den Spannblock befestigen

Hinweis für den Einsatz am Frästisch: Sollte die Länge des Fräsers nicht ausreichen, empfehlen wir den Einsatz einer Fräserverlängerung. Diese finden Sie

Eine ausführliche Anleitung und praktische Tipps zum Template Master finden Sie in unserem

Eigenschaften & Vorteile

Sehr präzises und professionelles Ergebnis
Schnell und einfach gebaut – Selbstbausystem zum Herstellen der eigenen Zinkenfräsvorrichtung
Fräsen von offenen Schwalbenschwanz- und Fingerzinken, sowie schrägen Zinken
Günstiger Anschaffungspreis
Für Materialstärken bis 19 mm

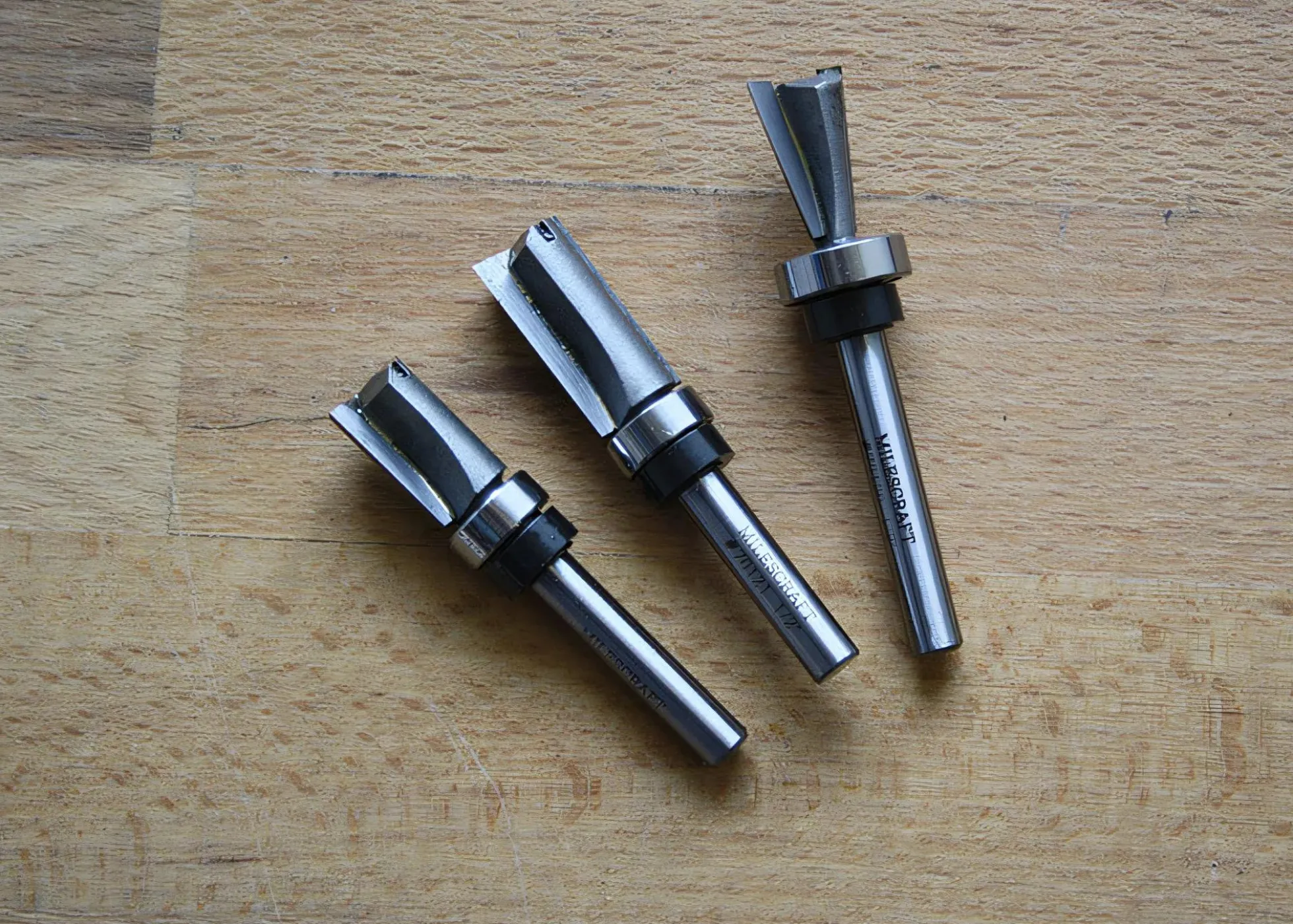

Alle drei benötigten Fräser im Lieferumfang bereits enthalten – Schaftgröße 1/4 Zoll (6,35 mm)
- --> Wichtig: Aufgrund des ungewöhnlichen Schaftmaßes empfehlen wir noch den Kauf folgender Reduzierhülse Art. E-21191 zur Verwendung in klassischen Schaft 8 mm Werkzeugaufnahmen.

- --> Weiterer Hinweis: Zur Verwendung der Schablone bei besonders dünnen Materialien empfehlen wir die kürzere Variante des Fingerfräsers 12,7 x 19,1 mm plus größerem 15,9 mm Kugellager.
  - Entweder entsprechenden Fingerfräser aus bereits im Lieferumfang enthaltenen Teilen zusammen-/umbauenbauen,
  - oder extra vierten Fräser separat bestellen --> Art. SET-C020X1-4TC.
